10.1.1 Beschreibung für einen Subring
Das Subring-Konzept ermöglicht Ihnen die Kopplung neuer Netzsegmente
an geeignete Geräte in einem bestehenden Ring (Hauptring). Die Geräte, die
einen Subring an den Hauptring ankoppeln, heißen „Subring-Manager"
(SRM).
RM
1.1
1.2
1.1
1.2

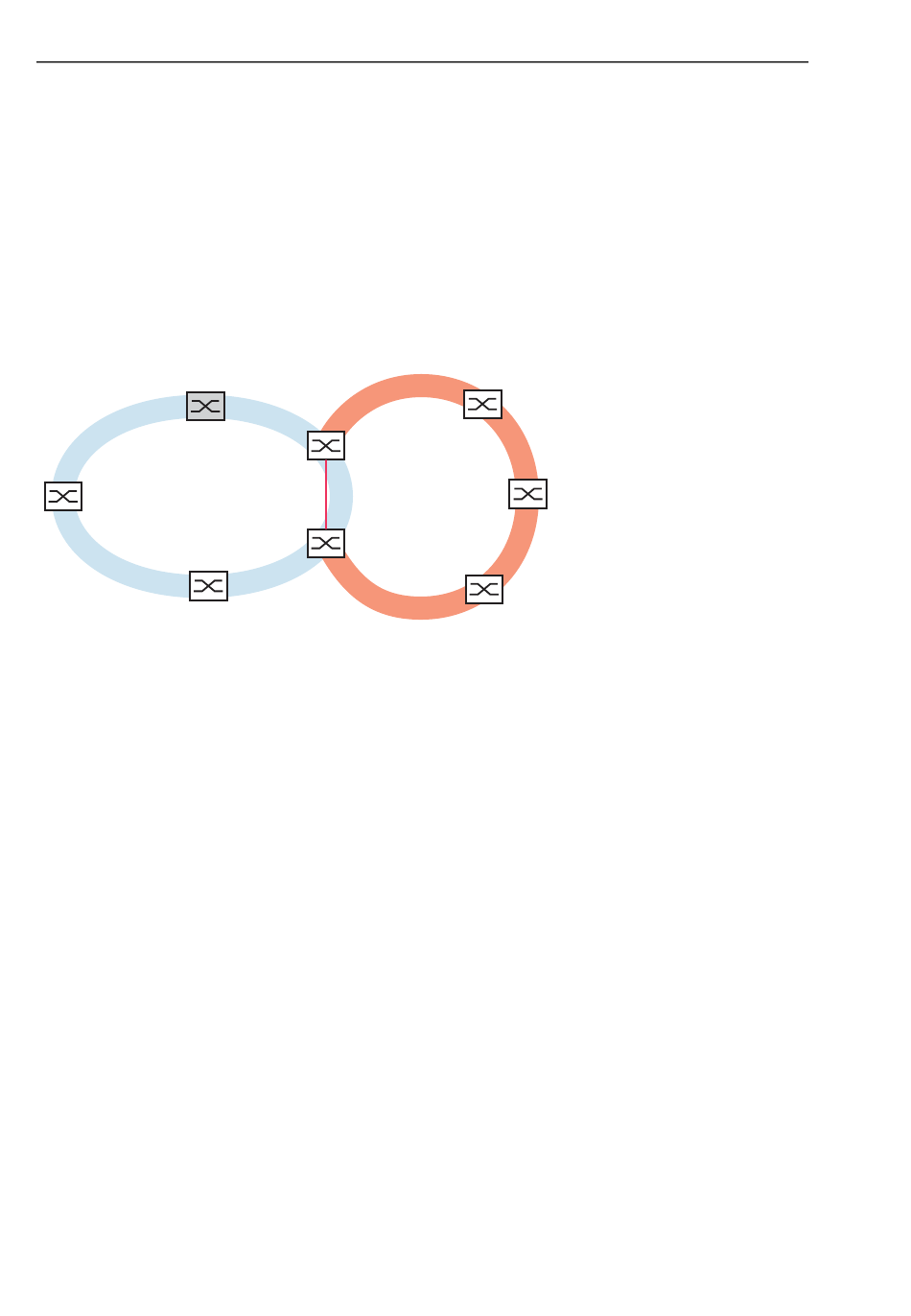

Abb. 54: Beispiel für eine Subring-Struktur
blauer Ring = Hauptring
oranger Ring = Subring
rote Linie = redundante Verbindung
SRM = Subring-Manager
RM = Ring-Manager
Die Subring-Manager-fähigen Geräte unterstützen bis zu 8 Instanzen und
verwalten daher bis zu 8 Subringe gleichzeitig.
Die „Sub-Ring"-Funktion bietet Ihnen die Möglichkeit, MRP-fähige Geräte als
Ring-Teilnehmer zu integrieren. Die Geräte, die den Subring an den
Hauptring ankoppeln, benötigen die Subring-Manager-Funktion.
Jeder Subring kann aus bis zu 200 Teilnehmern bestehen, zuzüglich den
Subring-Managern und den Geräten zwischen den Subring-Managern im
Hauptring.
