AUFBAU DES LIEGEERGOMETERS
Schraube (I)
Federring-
scheibe (C)
Hauptrahmen
SCHRITT 4
Sitzrahmen
SCHRAUBENTÜTE FÜR SCHRITT 4 BEINHALTET :
SCHRAUBE (I)
M8X18 mm
Anzahl: 6
A Öffnen Sie die SCHRAUBENTÜTE FÜR SCHRITT 4.

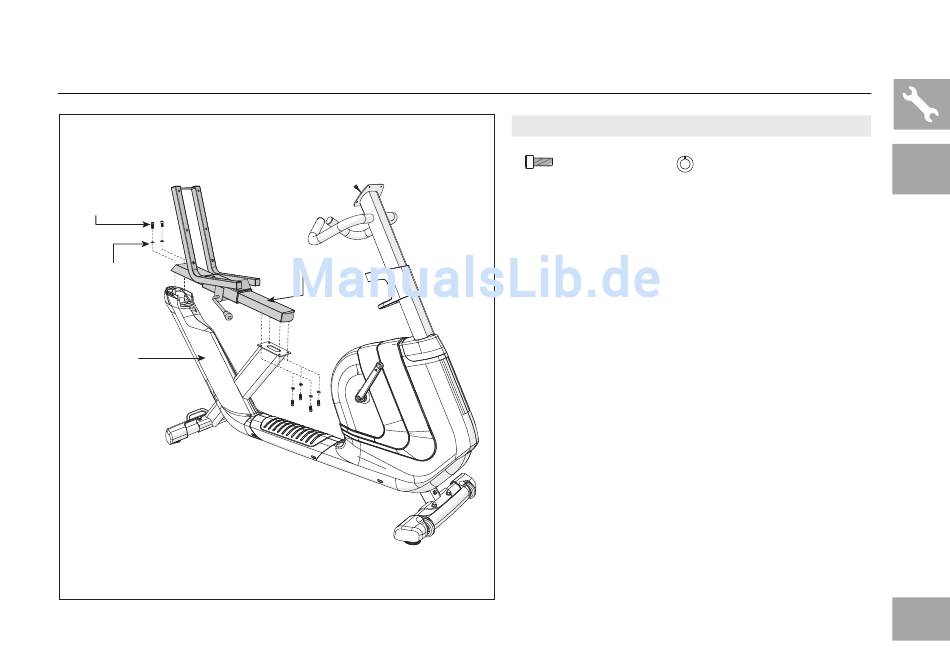

B Befestigen Sie wie in der Abbildung gezeigt
den SITzRAHMEN am HAUPTRAHMEN mit
6 INNENSECHSKANTSCHRAUBEN (I) und 6
FEDERRINGSCHEIBEN (C).
FEDERRINGSCHEIBE (C)
M8x2.0T mm
Anzahl: 6
