5 Zubehör (optional)
5.1 Montage Sanitär- Anschluss-Set
SAS 03
Lieferumfang SAS 03 (Abb. 11):
1 Karton mit
•
1 Sicherheitsgruppe (Sicherheitsarmatur mit A
winkel und Ablaufschlauch 1,5 m)
•
1 Messing-Anschlusswinkel
•
1 Edelstahlwellschlauch
•
2 Anschlussnippel mit Langgewinde
•
5 Flachdichtungen
HINWEIS!
Die Montage vom Sanitär-Anschluss-Set lässt
sich vereinfachen, wenn sich der CentroStar
mit Abstand von der Wand befindet.
•
Ablaufwinkel mit Sicherheitsarmatur verschrauben.
(Abb. 12).

5.1.1 Montage Eintritt Kaltwasser

•
Messing-Anschlusswinkel an Speicheranschluss
Eintritt-Kaltwasser handfest montieren (Abb. 12).
•
Sicherheitsarmatur handfest montieren.
•
Am Anschlussnippel mit Überwurfmutter Län-
genmaß nehmen. Anschlussnippel entsprechend
auf Maß kürzen. Die Kürzung erfolgt am Langge-
winde.
•
Anschlussnippel wandseitig eindichten.

5.1.2 Montage Austritt Warmwasser

•
Edelstahlwellrohr handfest an Speicheranschluss
Austritt-Warmwasser handfest montieren (Abb. 13).
•
Längenmaß nehmen. Anschlussnippel entspre-
chend auf Maß kürzen. Die Kürzung erfolgt am Ge-
winde.
•
Anschlussnippel wandseitig eindichten.

5.1.3 Hydraulische Verbindung zur Wand

•
Anschlüsse Eintritt-Kaltwasser und Austritt-
Kaltwasser mit wandseitigen Anschlussnippeln ver-
binden.
•
Alle Verbindungen dicht verschrauben.
•
Ablaufschlauch montieren.
•
Ablaufschlauch zum Siphon legen.
8
blauf-

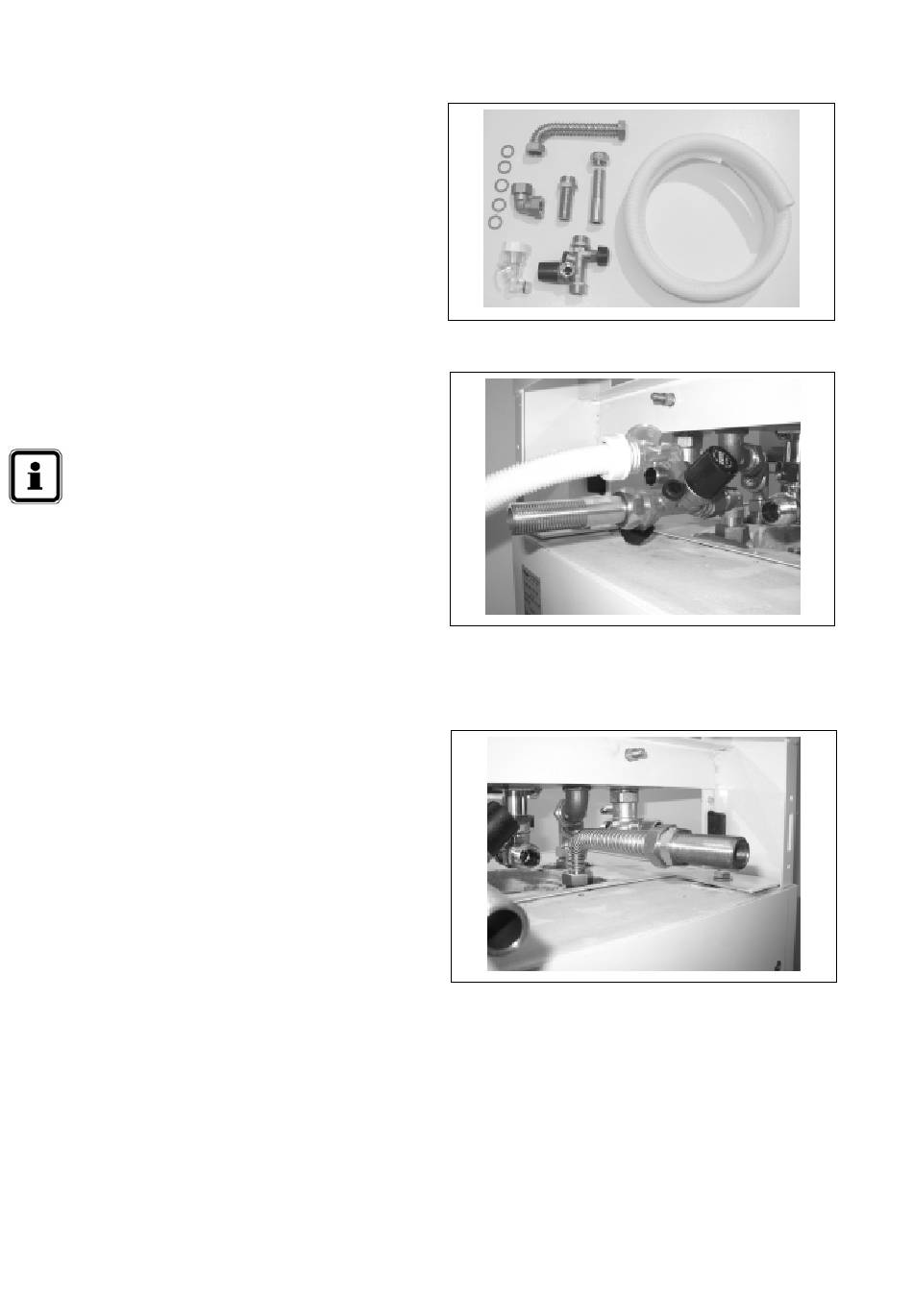

Abb. 11 Lieferumfang SAS 03 (ohne MAG)
Abb. 12 Montage Eintritt Kaltwasser
(Sicherheitsarmatur 45° geneigt. Öffnung am
Ablaufwinkel oben)
Abb. 13 Montage Austritt Warmwasser
