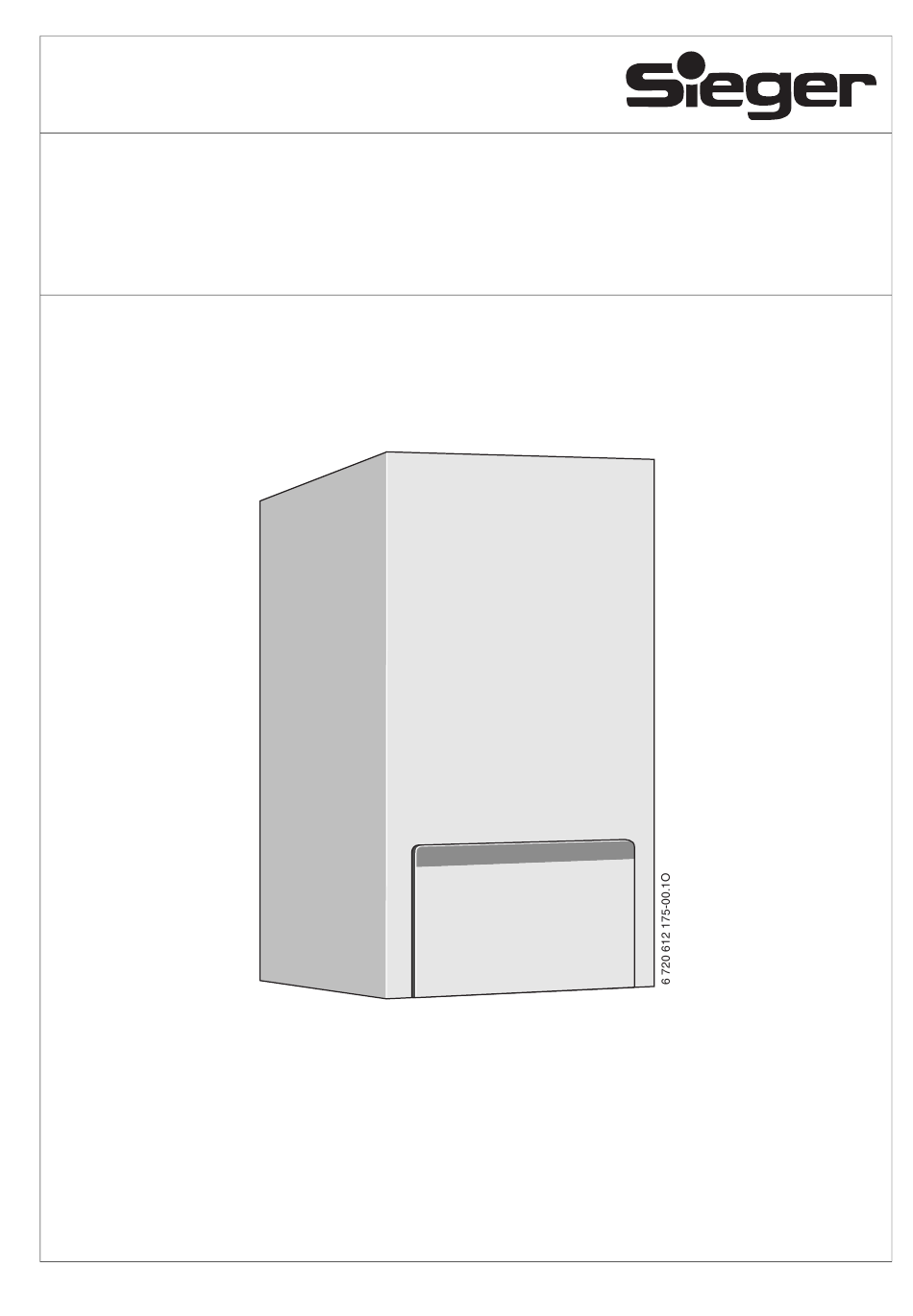

- Seite 1 6 720 612 177- 04/2007 DE/AT Sieger Heizsysteme GmbH D-57072 Siegen Telefon (0271) 2343-0 e-mail: info@sieger.net Bedienungsanleitung Gas-Wandkessel HG 15 - 19/24 Bitte aufbewahren.
-
Seite 2: Inhaltsverzeichnis
Liebe Kundin, lieber Kunde, Liebe Kundin, lieber Kunde, Inhaltsverzeichnis der Sieger Gas-Wandkessel HG 15 W ist nach den neu- Sicherheitshinweise und Symbolerklärung 3 esten technologischen Erkenntnissen und sicherheits- Sicherheitshinweise technischen Regeln konstruiert und gefertigt. Dabei Symbolerklärung wurde auf die Bedienungsfreundlichkeit besonders Wert gelegt. -
Seite 3: Sicherheitshinweise Und Symbolerklärung
Sicherheitshinweise und Symbolerklärung Sicherheitshinweise und Symbolerklärung Sicherheitshinweise Symbolerklärung Sicherheitshinweise im Text werden mit Gefahr bei Gasgeruch einem Warndreieck gekennzeichnet. V Gashahn schließen ( Seite 5). V Fenster öffnen. V Keine elektrischen Schalter betätigen. Signalwörter kennzeichnen die Schwere der Gefahr die V Offene Flammen löschen. -
Seite 4: Bedienungsübersicht
Bedienungsübersicht Bedienungsübersicht Reset 6 720 612 177-04.1O Bild 1 8.1 Manometer Sicherheitsventil (Heizkreis) Automatischer Entlüfter Entstörtaste (Reset) 135 Ein-/Aus-Taster 136 Temperaturregler für Heizungsvorlauf 170 Wartungshähne im Vor- und Rücklauf 171 Warmwasseranschluss 172 Gashahn (geschlossen) 173 Absperrventil Kaltwasser (HG 15 WK(G)) 295 Gerätetyp-Aufkleber 310 Temperaturregler für Warmwasser 317 Display... -
Seite 5: Inbetriebnahme
Inbetriebnahme Inbetriebnahme Vor der Inbetriebnahme Gashahn (172) öffnen V Griff drücken und nach links bis zum Anschlag drehen (Griff in Fließrichtung = offen). Wartungshähne (170) V Vierkant mit Schlüssel so weit drehen, bis Kerbe in Flussrichtung zeigt (s. kleines Bild). Kerbe quer zur Flussrichtung = geschlossen. -
Seite 6: Gerät Ein-/Ausschalten
Inbetriebnahme Gerät ein-/ausschalten Einschalten V Gerät am Ein-/Aus-Taster einschalten. Reset Das Display zeigt nach kurzer Zeit die Vorlauf- temperatur. Ausschalten V Gerät am Ein-/Aus-Taster ausschalten. V Wenn das Gerät länger außer Betrieb genommen wird: Frostschutz beachten ( Kapitel 3.8). 6 720 612 232-32.1O Bild 4 Heizung einschalten V Temperaturregler... -
Seite 7: Geräte Mit Warmwasserspeicher: Warmwassertemperatur Einstellen
Inbetriebnahme Geräte mit Warmwasserspeicher: Warmwassertemperatur einstellen Warnung: Verbrühungsgefahr! V Temperatur im normalen Betrieb nicht hö- her als 60°C einstellen. V Temperaturen bis 70°C nur zur thermi- schen Desinfektion einstellen Seite 11). Während die thermische Desinfektion aktiv ist zeigt das Display im Wechsel mit der Vorlauftemperatur. -
Seite 8: Hg 15 Wk(G): Warmwassertemperatur Einstellen
Inbetriebnahme HG 15 WK(G): Warmwassertemperatur einstellen 3.6.1 Warmwassertemperatur Bei diesen Geräten kann die Warmwassertemperatur am Temperaturregler zwischen ca. 40 °C und 60 °C ein- gestellt werden. Die eingestellte Temperatur wird im Display nicht ange- Reset zeigt. Reglerstellung Warmwassertemperatur (Linksanschlag) ca. 40°C 40 bis 60 Skalenwert entspricht der gewünschten Auslauftemperatur... -
Seite 9: Warmwassermenge/-Temperatur
Inbetriebnahme 3.6.2 Warmwassermenge/-temperatur T[°C] HG 15 WK - 24 HG 15 WK - 19 Die Warmwassertemperatur kann von 40 °C bis 60 °C eingestellt werden. Bei großer Warmwassermenge sinkt die Warmwassertemperatur entsprechend Abb. 9. 12 13 Q[l/min] 6 720 612 176-02.1O Bild 9 Diagramm für eine Kaltwassereinlauftemperatur von +15 °C... -
Seite 10: Frostschutz
Inbetriebnahme Frostschutz Frostschutz für die Heizung: V Heizung eingeschaltet lassen, Temperaturregler mindestens auf Stellung horizontal links. Reset V Bei ausgeschalteter Heizung Frostschutzmittel ins Hei- zungswasser mischen, siehe Installationsanleitung und Warmwasserkreis entleeren. Weitere Hinweise finden Sie in der Bedienungsanleitung des Heizungsreglers. Frostschutz für einen Speicher: 6 720 612 232-48.1O V Temperaturregler... -
Seite 11: Thermische Desinfektion (Hg 15 W(G))
Inbetriebnahme 3.11 Thermische Desinfektion (HG 15 W(G)) Das Gerät ist serienmäßig mit einer Funktion zur thermi- schen Desinfektion des Speichers ausgestattet. Hierbei wird einmal wöchentlich der Speicher für ca. 35 Minuten auf 70°C erwärmt. Die automatische thermische Desinfektion ist ab Werk inaktiv. -
Seite 12: Energiesparhinweise
Der Temperaturregler des Gerätes ist auf die maximale Auslegungstemperatur der Heizungsanlage einzustellen. In jedem Raum (ausgenommen Leitraum) kann die Tem- Nun wissen Sie, wie mit dem Sieger Gerät sparsam peratur individuell über die thermostatischen Heizkörper- geheizt werden kann. Sollten Sie noch weitere Fragen ventile eingestellt werden. -
Seite 13: Allgemeines
Allgemeines Allgemeines Mantelschale reinigen Mit feuchtem Tuch Mantelschale abreiben. Keine schar- fen oder ätzenden Reinigungsmittel verwenden. Gerätedaten Wenn Sie den Kundendienst anfordern, ist es von Vorteil, genauere Angaben über Ihr Gerät zu machen. Diese Angaben erhalten Sie vom Typenschild oder vom Gerätetyp-Aufkleber ( Seite 4, Pos. - Seite 14 Notizen...
