Sieger WL 130/3 Montage- Und Wartungsanleitung

Sieger WL 130/3 Montage- Und Wartungsanleitung

Speicher-wassererwärmer

Werbung

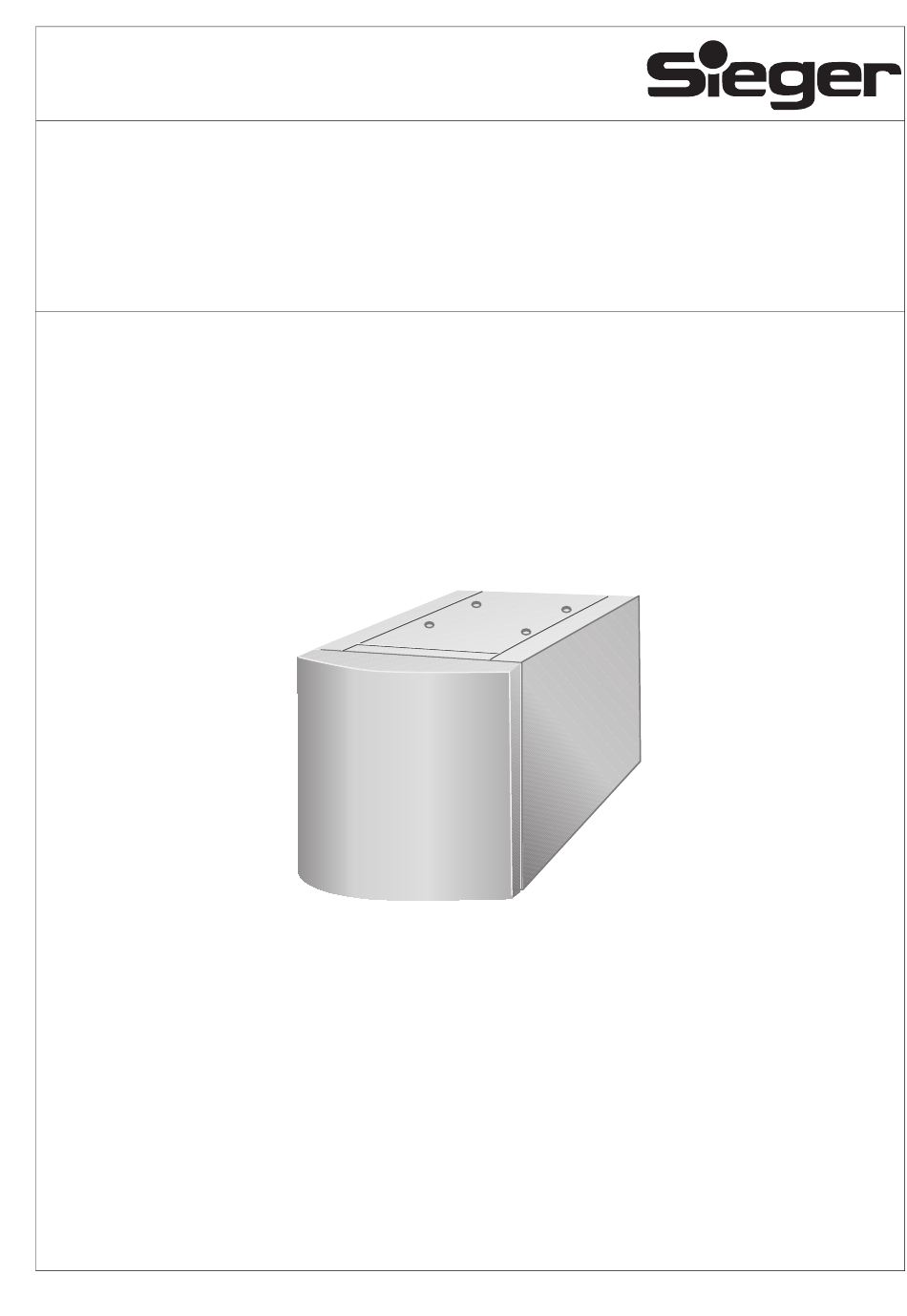

7 747 001 880 – 09/2006 DE/CH/AT
Sieger Heizsysteme GmbH
D-57072 Siegen
Telefon +49 (0) 271 2343 - 0
E-Mail: info@sieger.net
Montage- und Wartungsanleitung
Speicher-Wassererwärmer
WL 130/3 – WL 200/3
Bitte aufbewahren

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Sieger WL 130/3

  • Seite 1 7 747 001 880 – 09/2006 DE/CH/AT Sieger Heizsysteme GmbH D-57072 Siegen Telefon +49 (0) 271 2343 - 0 E-Mail: info@sieger.net Montage- und Wartungsanleitung Speicher-Wassererwärmer WL 130/3 – WL 200/3 Bitte aufbewahren...
  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Allgemeines ....3 Zu dieser Anleitung ....3 Normen und Richtlinien ... . 3 Werkzeuge, Materialien und Hilfsmittel .
  • Seite 3: Allgemeines

    Fachhandwerker, der – aufgrund seiner fachlichen Aus- bildung und Erfahrung – Kenntnisse im Umgang mit Hei- zungsanlagen sowie Trinkwasserinstallationen hat. Der Speicher-Wassererwärmer WL 130/3 – WL 200/3 wird in dieser Unterlage als Warmwasserspeicher be- zeichnet. Informieren Sie den Betreiber über die Benutzung des Warmwasserspeichers und weisen Sie ihn auf sicherheitstechnische Punkte besonders hin.
  • Seite 4: Werkzeuge, Materialien Und Hilfsmittel

    Deutschland Installation und Ausrüstung von Heizungs- Elektrischer Anschluss Produktnormen und Trinkwassererwärmungsanlagen DIN 1988: Technische Regeln für Trinkwas- DIN VDE 0100: Errichten von Starkstrom- DIN 4753: Wassererwärmer und ser-Installationen (TRWI) anlagen mit Nennspannungen bis 1000 V Wassererwärmungsanlagen für Trink- und Betriebswasser DIN 4708: Zentrale Wassererwärmungsanla- VDE 0190: Hauptpotentialausgleich von elektrischen Anlagen...
  • Seite 5: Sicherheit

    Sicherheit Beachten Sie diese Hinweise Die Warmwasserspeicher WL 130/3 – WL 200/3 sind nach den neuesten technologischen Erkenntnissen und sicherheitstechnischen Regeln konstruiert und gefertigt. GESUNDHEITSGEFAHR Zur sicheren, wirtschaftlichen und umweltfreundlichen Nutzung des Warmwasserspeichers empfehlen wir Ih- Durch unsauber durchgeführte Montage-...
  • Seite 6: Produktbeschreibung

    Produktbeschreibung Die Warmwasserspeicher WL 130/3 – WL 200/3 sind werkseitig komplett anschlussfertig zusammengebaut. Die Hauptbestandteile des Warmwasserspeichers sind: – Speicherbehälter mit Korrosionsschutz Der Korrosionsschutz besteht aus der hygienischen Thermoglasur und einem zusätzlichen kathodischen Schutz durch die Magnesium-Anode (Abb. 1, Pos. 5), die über den Handlochdeckel (Abb. 1, Pos.
  • Seite 7: Technische Daten

    Eintritt Zirkulation Vorlauf Warmwasserspeicher Eintritt Kaltwasser Rücklauf Warmwasserspeicher Entleerung Speicherinhalt VS/RS EK/EL Länge L Gewicht WL 130/3 R 1¼ R ¾ WL 160/3 WL 200/3 1135 Tab. 2 Abmessungen und Anschlüsse Ohne Inhalt, inkl. Verpackung. Tragfähigkeit aller Speichergrößen max. 500 kg.
  • Seite 8: Warmwasserspeicher Transportieren

    Transportieren Sie den Warmwasser- speicher möglichst komplett verpackt zum Aufstellraum. Dadurch ist er für den Transport geschützt. Um einen unverpackten Warmwasser- speicher zum Aufstellungsort zu trans- portieren, benutzen sie ein Transportnetz. ANWENDERHINWEIS Sie können Kesselkuli und Transportnetz bei Sieger bestellen.
  • Seite 9 Warmwasserspeicher auf der Palette transportieren Verpackungsfolie auf der Seite gegenüber des Auf- klebers „Speicheroberseite“ ausschneiden (Abb. 3). Nur den Ausschnitt entfernen. Die 4 Fußschrauben (Abb. 3, Pos. 2) aus dem Lieferumfang des Heizkessels bis auf 15 – 25 mm eindrehen. Die beiden Holz-Eckleisten (Abb.
  • Seite 10: Warmwasserspeicher Montieren

    Warmwasserspeicher montieren Warmwasserspeicher aufstellen Der Warmwasserspeicher ist liegend ausgeführt und kann als Unterbau für passende Sieger Heizkessel ver- wendet werden. Bei der Aufstellung des Warmwasserspeichers sind die Mindestabstände für Montage und Wartung zu berück- sichtigen (Abb. 5). Beachten Sie auch die Mindestmon- tageabstände des Heizkessels.
  • Seite 11: Trinkwasserleitungen Installieren

    Trinkwasserleitungen installieren Beachten Sie bitte folgende Hinweise für das Anschlie- ßen des Warmwasserspeichers an das Rohrnetz. Diese Hinweise sind wichtig für einen störungsfreien Betrieb. SPEICHERSCHADEN durch mögliche Korrosion an den An- schlüssen des Warmwasserspeichers. VORSICHT! In den Anschlüssen AW, EZ und EK befin- den sich Schutzhülsen.
  • Seite 12: Sicherheitsventil (Bauseitig)

    Trinkwasserleitungen gemäß den landesspezifi- schen Normen und Richtlinien installieren und aus- rüsten. In Deutschland müssen Sie den Warmwas- serspeicher nach DIN 1988 und DIN 4753 installieren. Keine Bogenstücke in die Entleerungsleitung einbau- en, um das Entschlammen zu gewährleisten. 6.2.1 Sicherheitsventil (bauseitig) Hinweisschild mit folgender Beschriftung am Sicher- Max.
  • Seite 13: Anschluss Der Magnesium-Anode Prüfen

    Die elektrische Installation des Temperaturfühlers ent- nehmen Sie bitte den Unterlagen, die dem Regelgerät bzw. Heizkessel beigefügt sind. Temperaturfühler (Abb. 9, Pos. 1) von der Speicher- rückseite in die Bohrung des Kabelkanals (Abb. 9, Pos. 2) einführen. Fühlerleitung durch die Aussparung im Wärme- schutz (Abb.
  • Seite 14: Inbetriebnahme Und Außerbetriebnahme

    Inbetriebnahme und Außerbetriebnahme Warmwasserspeicher in Betrieb nehmen Sie müssen vor der Inbetriebnahme den Warmwasser- speicher auf Dichtheit prüfen, damit keine undichten Stellen während des Betriebes auftreten. ANWENDERHINWEIS Führen Sie die Dichtheitsprüfung des Warmwasserspeichers ausschließlich mit Trinkwasser durch. Der Baustellen- prüfdruck darf warmwasserseitig maxi- mal 10 bar Überdruck betragen.
  • Seite 15: Hinweise Für Den Betrieb

    Hinweise für den Betrieb Hinweise zur Außerbetriebnahme SPEICHERSCHADEN SPEICHERSCHADEN Wenn das Sicherheitsventil verschlossen Wenn der Warmwasserspeicher einmal wird, kann der Warmwasserspeicher mehrere Tage entleert bleiben muss, kön- VORSICHT! VORSICHT! durch unzulässig hohen Druck zerstört nen durch Restfeuchtigkeit Korrosions- werden. stellen auftreten. Lassen Sie die Ausblaseleitung des Trocknen Sie den Innenraum gut aus Sicherheitsventils (Abb.
  • Seite 16: Wartung

    Wartung Allgemein wird in Abständen von höchstens zwei Jahren eine Prüfung und Reinigung des Warmwasserspeichers durch einen Fachmann empfohlen. Weisen Sie den An- lagenbetreiber darauf hin. Bei ungünstigen Wasserverhältnissen (hartes bis sehr hartes Wasser) in Verbindung mit hohen Temperaturbe- lastungen sind kürzere Intervalle zu wählen. SPEICHERSCHADEN durch mangelhafte Reinigung und War- tung.
  • Seite 17: Warmwasserspeicher Reinigen

    Warmwasserspeicher reinigen Innenraum des Warmwasserspeichers auf Härte- schalen (Kalkablagerungen) untersuchen. ANLAGENSCHADEN durch beschädigte Oberflächenvergütung. VORSICHT! Verwenden Sie zum Reinigen der In- nenwand des Warmwasserspeichers keine harten, scharfkantigen Gegen- stände. Wenn Härteschalen im Warmwasserspeicher entstan- den sind, dann gehen Sie wie folgt vor: Innenraum des Warmwasserspeichers mit einem „scharfen“...
  • Seite 18: Magnesium-Anode Prüfen

    Magnesium-Anode prüfen Die Magnesium-Anode ist eine Opferanode, die sich durch den Betrieb des Warmwasserspeichers ver- braucht. Nach DIN 4753 ist in Abständen von höchstens zwei Jahren die Magnesium-Anode einer visuellen Prüfung zu unterziehen. Wir empfehlen, zusätzlich eine jährliche Schutzstrom- messung mit dem Anodenprüfer vorzunehmen. Bei einem Messwert >...
  • Seite 19: Warmwasserspeicher Nach Reinigung Wieder In Betrieb Nehmen

    Warmwasserspeicher nach Reinigung wieder in Betrieb nehmen ANLAGENSCHADEN durch defekte Dichtung. VORSICHT! Wir empfehlen, nach der Reinigung eine neue Handlochdeckel-Dichtung (Abb. 16, Pos. 2) zu verwenden, um undichte Stellen am Warmwasser- speicher zu vermeiden. Handlochdeckel (Abb. 16, Pos. 3) mit Dichtung (Abb.
  • Seite 20 Änderungen vorbehalten!
