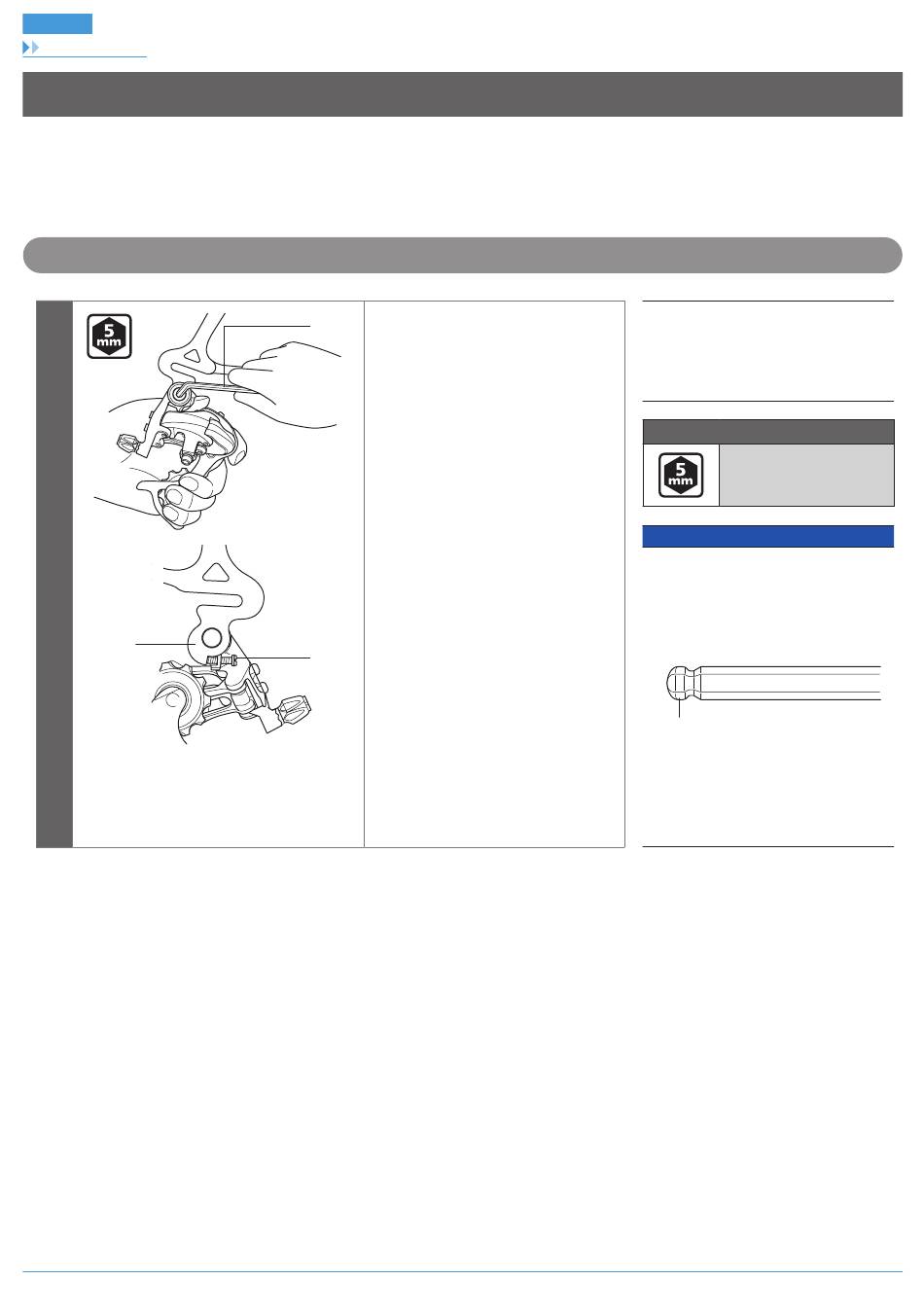

MONTAGE
Schaltwerk-Montage
MONTAGE
„ Schaltwerk-Montage
Achten Sie bei der Montage darauf, dass keine Deformation auftritt, weil die Schraube zum Einstellen der B-Zugfeder mit der Nase des Ausfallendes in
Kontakt gerät.
Standardtyp
(B)
Montieren Sie das Schaltwerk.
(A)
(C)
9
(A)
5-mm-Innensechskantschlüssel
(B)
Nase des Ausfallendes
(C)
Schraube zum Einstellen der
B-Zugfeder
Anzugsdrehmomente
8 - 10 N·m
HINWEIS
•
Achten Sie darauf, den Innensechskantschlüssel
beim Festziehen vollständig in die
Werkzeugaufnahme der Befestigungsschraube
einzuführen.
•
Verwenden Sie keinen Innensechskantschlüssel
mit Kugelkopf.
Innensechskantschlüssel mit Kugelkopf
Falls das Festziehen nicht korrekt ausgeführt
wird, könnten folgende Probleme auftreten:
•
Verformung der Werkzeugaufnahme, die
eine Montage oder Entfernung verhindert.
•
Beeinträchtigung der Schaltperformance.
