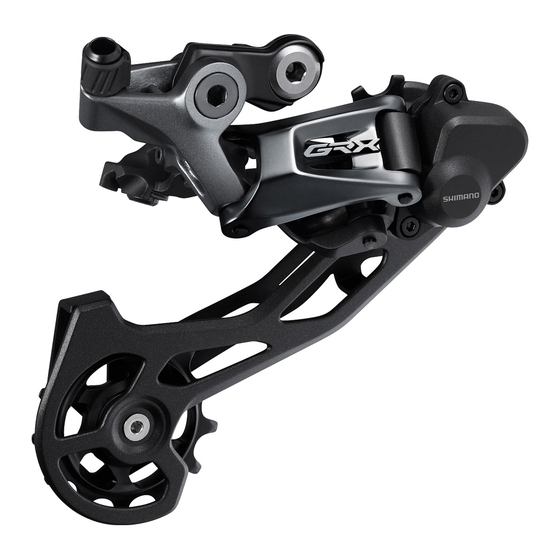

- Seite 1 DM-GARD001-02 (German) Händlerbetriebsanleitung RENNRAD Trekking City-Touring-Bike/ CITY SPORT E-BIKE Comfort-Bike Kettenschaltung RD-RX810 RD-RX812 RD-RX400...
-
Seite 2: Inhaltsverzeichnis
Inhalt Inhalt ..................2 WICHTIGER HINWEIS ..............3 SICHERHEITSHINWEISE .............4 Liste zu verwendender Werkzeuge ........6 Montage/Demontage ...............7 Montage der Kettenschaltung ..............7 • Standardtyp ..........................7 • Für Direktmontage ........................9 Einstellung ................11 Einstellen des Pedaltritts am äußeren Anschlag ........11 Montage der Kette ................11 Überprüfen der Kettenlänge ...............12 Zugmontage ..................14 •... -
Seite 3: Wichtiger Hinweis
• Alle Serviceanleitungen und technischen Dokumente sind online unter https://si.shimano.com verfügbar. • Endkunden ohne einfachen Internetzugang nehmen bitte mit einer SHIMANO- Vertretung oder einem der SHIMANO-Büros Kontakt auf, um eine Kopie der Gebrauchsanweisung zu erhalten. • Beachten Sie die geltenden Vorschriften und Bestimmungen des Landes, des Staates oder der Region, wo Sie als Händler tätig sind. -
Seite 4: Sicherheitshinweise
• Befolgen Sie bei der Montage des Produkts unbedingt die Anweisungen in den Serviceanleitungen. Verwenden Sie nur original SHIMANO-Teile. Falls eine Komponente oder ein Ersatzteil nicht korrekt zusammengebaut oder eingestellt wird, kann dies dazu führen, dass eine Komponente versagt und der Fahrer die Kontrolle verliert und stürzt. -
Seite 5: Zur Montage Am Fahrrad Und Zur Wartung
SICHERHEITSHINWEISE • Gewöhnlicher Verschleiß und der Alterungsprozess eines Produkts durch normale Verwendung werden nicht durch die Garantie abgedeckt. Zur Montage am Fahrrad und zur Wartung: • Abhängig von der Rahmenform kann das Schaltwerk die Kettenstrebe berühren. Verwenden Sie die Endeinstellschraube, um das Schaltwerk so einzustellen, dass sie nicht die Kettenstrebe berührt. -
Seite 6: Liste Zu Verwendender Werkzeuge
Liste zu verwendender Werkzeuge Liste zu verwendender Werkzeuge Folgende Werkzeuge sind zur Montage/Demontage, Einstellung und Wartung des Produkts erforderlich. Werkzeug 2-mm-Innensechskantschlüssel 3-mm-Innensechskantschlüssel 4-mm-Innensechskantschlüssel 5-mm-Innensechskantschlüssel 5,5-mm-Schraubenschlüssel Kreuzschraubendreher [Nr. 2] TL-CT12... -
Seite 7: Montage/Demontage
Montage/Demontage Montage der Kettenschaltung Montage/Demontage Montage der Kettenschaltung TECHNIK-TIPPS • Der Gangwechsel der Kettenschaltung kann nicht ordnungsgemäß erfolgen, wenn das Schaltauge nicht gerade ist. Verwenden Sie TL-RD11, um zu prüfen, ob das Schaltauge gerade ist. Standardtyp Stellen Sie den Kippschalter in die AUS-Position. Kippschalter... - Seite 8 Montage/Demontage Montage der Kettenschaltung Ziehen Sie die Befestigungsschraube der Kettenschaltung fest. Stellen Sie sicher, dass die Befestigungsschraube der Kettenschaltung nicht schräg in das Schaltauge eingesetzt wird. Vergewissern Sie sich außerdem, dass Sie die Kettenschaltung so montieren, dass die Anschlagplatte Kontakt zum Anschlag der B-Spannungseinstellschraube hat und kein Spalt zwischen ihnen besteht.
-
Seite 9: Für Direktmontage
Montage/Demontage Montage der Kettenschaltung Für Direktmontage Stellen Sie den Kippschalter in die AUS-Position. Kippschalter Entfernen Sie die Lagerachsenplatte. RD-RX810/RD-RX812 RD-RX400 Montieren Sie die Kettenschaltung. (1) Setzen Sie bei der Direktmontage der Kettenschaltung das Schaltauge ins Montageteil ein. - Seite 10 Montage/Demontage Montage der Kettenschaltung (2) Montieren Sie die Kettenschaltung mit B-Achse2. Schaltauge 8 - 10 Nm B-Achse2...
-
Seite 11: Einstellung
Einstellung Einstellen des Pedaltritts am äußeren Anschlag Einstellung Einstellen des Pedaltritts am äußeren Anschlag Stellen Sie diesen durch Drehen der äußeren Anschlagschraube ein. Stellen Sie diese so ein, dass die Mitte der Leitrolle von hinten gesehen auf die Außenfläche des kleinsten Ritzels ausgerichtet ist. Äußere Anschlagschraube Kleinstes Ritzel Leitrolle... -
Seite 12: Überprüfen Der Kettenlänge
Einstellung Überprüfen der Kettenlänge Überprüfen der Kettenlänge Setzen Sie die Kette auf das größte Ritzel und das größte Kettenblatt auf. Größtes Ritzel Kette Größtes Kettenblatt Überprüfen Sie die Kettenlänge. Fügen Sie 4 - 6 Kettenglieder hinzu, um die Kettenlänge korrekt einzustellen, wie in der Abbildung dargestellt. - Seite 13 Einstellung Überprüfen der Kettenlänge HINWEIS • Die Kettenschaltungsplattenmontage ist mit einem Stift oder einer Platte ausgestattet, der/die ein Abgleiten der Kette verhindert. Wenn Sie die Kette durch die Kettenschaltung führen, sollten Sie sie wie in der Abbildung gezeigt von der Seite der Platte aus durch den Hauptkörper der Kettenschaltung führen, um ein Abgleiten der Kette zu vermeiden.
-
Seite 14: Zugmontage
Einstellung Zugmontage Zugmontage Länge der Außenhülle Lösen Sie die Endeinstellschraube, bis sie sich in der abgebildeten Position befindet. Vergewissern Sie sich, dass die Anschlagplatte das Halterungsgehäuse berührt, ohne einen Spalt zu hinterlassen. Anschlagplatte Halterungsgehäuse Endeinstellschraube Bestimmen Sie die Länge der Außenhülle. Montieren Sie eine gedichtete Außenhüllentülle an das Ende der Außenhülle. - Seite 15 Einstellung Zugmontage Schneiden Sie eventuell überstehende Teile der Außenhülle mit dem Bowdenzugschneider ab. Kürzen Sie das Ende der Außenhülle, das auf der anderen Seite der Markierung liegt. Außenhüllenkappe mit Zunge Entfernen Sie die Außenhüllenkappe mit Zunge von der abgelängten Außenhülle. Verbreitern Sie die Spitze der Innenauskleidung mit einem dünnen Werkzeug wie einer TL-CT12-Nadel.
-
Seite 16: Zugmontage
Einstellung Zugmontage Montieren Sie die Endkappe mit langer Zunge an der Ende. Das Ende der Außenhülle mit der gedichteten Außenhüllenkappe (Aluminium-Typ) muss auf der Seite der Gangschaltung sein. Führen Sie den Innenzug durch die Außenhülle. Gedichtete Außenhüllenkappe (Aluminiumausführung) OT-RS900 Endkappe mit langer Zunge Zugmontage Stellen Sie den Schalthebel in seine Ausgangsposition. -
Seite 17: Schneiden Sie Den Innenzug So Zurecht, Dass Er Um Etwa 30 Mm
Einstellung Zugmontage Entfernen Sie das anfängliche Spiel des Innenzugs. Halten Sie die Kettenschaltung, so dass sie sich nicht unter der Last vom Schaltzug bewegt. Betätigen Sie den Schalthebel mehrfach, um den Schaltzugverbund anzuspannen und alle Schaltzugkomponenten vollständig zu setzen. Befestigen Sie den Innenzug wieder an der Kettenschaltung. Achten Sie beim Ziehen am Innenzug darauf, dass er korrekt in der Zugfixierungsnut liegt. -
Seite 18: Einstellen Des Pedaltritts An Der Unteren Einstellung
Einstellung Einstellen des Pedaltritts an der unteren Einstellung HINWEIS • Stellen Sie sicher, dass der Innenzug nicht die Speichen des Laufrads berührt. • Bei diesem Schritt darf sich das Laufrad nicht drehen. Einstellen des Pedaltritts an der unteren Einstellung Stellen Sie diesen durch Drehen der inneren Anschlagschraube ein. Führen Sie die Einstellung so durch, dass die Mitte der Leitrolle mit der Mitte des größten Ritzels ausgerichtet ist. -
Seite 19: Einstellung Der Endeinstellschraube
Einstellung Einstellung der Endeinstellschraube Einstellung der Endeinstellschraube Stellen Sie die Kette auf das kleinste Kettenblatt und das größte Ritzel. Drehen Sie den Kurbelarm rückwärts. Kleinstes Kettenblatt Größtes Ritzel Stellen Sie die Endeinstellschraube ein. Führen Sie die Leitrolle so nah an das größte Ritzel heran wie möglich, ohne dass es zu Turbulenzen zwischen Rolle und Ritzel kommt. -
Seite 20: Sis-Einstellung
Einstellung SIS-Einstellung Stellen Sie sicher, dass die Kette über Laufspiel verfügt, wenn Sie sich auf dem kleinsten hinteren Ritzel befindet. Wenn sich Kettenstrebe und Kettenschaltung berühren, drehen Sie die Endeinstellschraube so ein, dass sie sich nicht länger berühren. Wenn die Kette nicht straff genug ist, stellen Sie die Endeinstellschraube so ein, dass die Kette gestrafft wird. - Seite 21 Einstellung SIS-Einstellung Drehen Sie den Zugeinstellzylinder für weniger Zugspannung im Uhrzeigersinn, bis Sie keine Geräusche von der am Ritzel reibenden Kette hören. Zugeinstellzylinder Bewegen Sie den Schalthebel in seine Originalposition zurück (die Position des 2. Ritzels, gezählt vom kleinsten Ritzel, mit Ihrem Finger den Schalthebel nicht berührend) und drehen Sie dann die Kurbel.
-
Seite 22: Wartung
Wartung Austauschen der Rollen Wartung Austauschen der Rollen Tauschen Sie die Leitrolle und die Spannrolle aus. Prüfen Sie die Pfeilrichtung der Rolle, wenn Sie diese montieren. Bei RD-RX400 kann die Rolle in jeder Richtung montiert werden. RD-RX810/RD-RX812 RD-RX400 Leitrolle Leitrolle 2,5 - 5 Nm 2,5 - 5 Nm RD-RX810/RD-RX812... -
Seite 23: Auftragen Von Fett Auf Den Kettenstabilisator
Wartung Auftragen von Fett auf den Kettenstabilisator Auftragen von Fett auf den Kettenstabilisator Wenn im Kettenstabilisator eine Änderung der Reibung erkennbar ist oder wenn er anfängt, Geräusche zu machen, dann müssen Sie dem Kettenstabilisator möglicherweise Fett hinzufügen. * Verfahren Sie bei der Montage in umgekehrter Reihenfolge. Stellen Sie den Kippschalter in die AUS-Position. -
Seite 24: Einstellen Der Reibung
Wartung Einstellen der Reibung Entfernen Sie den Kettenstabilisator und die Nockeneinheit gemeinsam. Kettenstabilisator Tragen Sie auf dem Außendurchmesser der Rollen-Kupplung das vorgesehene Fett auf. SHADOW RD+ Nummer des Fetts: Y04121000 (50 g) Nummer des NEXUS-Fetts: Y04120800 (100 g) Rollen-Kupplung HINWEIS •... - Seite 25 Wartung Einstellen der Reibung Stellen Sie den Kippschalter in die AUS-Position. Kippschalter Entfernen Sie die Platteneinheitabdeckung mit einem 2-mm- Innensechskantschlüssel. Platteneinheitabdeckung...
- Seite 26 Wartung Einstellen der Reibung Drehen Sie die Einstellschraube für die Reibung, um die Reibung anzupassen. RD-RX810 Verringern Erhöhen Einstellschraube für die Reibung RD-RX812/RD-RX400 Verringern Erhöhen Einstellschraube für die Reibung...
- Seite 27 Wartung Einstellen der Reibung Prüfen Sie das Reibmoment. Halten Sie mit Ihrem Finger die Nockeneinheit fest, stellen Sie den Kippschalter dann auf die EIN-Position. Setzen Sie einen 4-mm-Innensechskantschlüssel an dem Kettenstabilisator an und überprüfen Sie das Reibmoment. Kippschalter Nockeneinheit Kettenstabilisator 3 - 4,9 Nm (RD-RX810/RD-RX400) 2,6 - 4,2 Nm...
- Seite 28 Wartung Einstellen der Reibung HINWEIS • Montieren Sie die Platteneinheitabdeckung nicht, wenn die Platteneinheit nicht vollständig an der Schalterbasis sitzt. Dies kann zu unzureichender Abdichtung führen, was Korrosion und eine Fehlfunktion des montierten Kettenstabilisators zur Folge haben kann. Montieren Sie die Platteneinheitabdeckung. Platteneinheitabdeckung 1 - 1,5 Nm...
-
Seite 29: Austauschen Von Platte Und Zugfeder Der Platte
Wartung Austauschen von Platte und Zugfeder der Platte Austauschen von Platte und Zugfeder der Platte Demontage Stellen Sie den Kippschalter in die AUS-Position. Kippschalter HINWEIS • Falls Sie den Kippschalter bei entfernter Platteneinheitabdeckung betätigen, müssen Sie die Nockeneinheit mit dem Finger so herunterdrücken, dass diese nicht herausgleitet. - Seite 30 Wartung Austauschen von Platte und Zugfeder der Platte HINWEIS • Halten Sie die Platte und die Kettenschaltung bei dieser Arbeit gut fest, da die Platte unter Federspannung steht. Drehen Sie die Platte, um die Zugfeder der Platte zu lösen. Drücken Sie Außenhüllenhalter und Kabelbefestigungsabschnitt wie in der Abbildung gezeigt zusammen, um das Gelenk zu bewegen und die Platte zu drehen.
- Seite 31 Wartung Austauschen von Platte und Zugfeder der Platte Entfernen Sie die Platteneinheitabdeckung. Platteneinheitabdeckung Entfernen Sie Kettenstabilisator und Nockeneinheit. Nockeneinheit Kettenstabilisator Entfernen Sie die Plattenachse. Plattenachse...
-
Seite 32: Montage
Wartung Austauschen von Platte und Zugfeder der Platte Montage Führen Sie die Montage in umgekehrter Reihenfolge zu den für die Entfernung erforderlichen Schritten durch. Tragen Sie das vorgesehene Fett auf die Plattenachse auf. Plattenachse Applikationsbereich für Fett Fettnummer: Hochwertiges Fett (Y04110000) HINWEIS •... - Seite 33 Wartung Austauschen von Platte und Zugfeder der Platte RD-RX812 Zugfeder der Platte Plattenachse Platte 8 - 10 Nm RD-RX400 Zugfeder der Platte Plattenachse Platte 8 - 10 Nm Prüfen Sie, ob sich der Hebelschalter in der AUS-Position befindet. Wenn sich der Hebelschalter in der EIN-Position befindet, müssen Sie ihn in die AUS- Position stellen.
- Seite 34 Wartung Austauschen von Platte und Zugfeder der Platte Setzen Sie den Kettenstabilisator wie in der Abbildung dargestellt in die Nockeneinheit ein. Vergewissern Sie sich, dass sich der Nockenflügel der Nockeneinheit in der Position befindet, die in der Abbildung gezeigt wird. Nockeneinheit Kettenstabilisator Nockenflügel...
- Seite 35 Wartung Austauschen von Platte und Zugfeder der Platte Montieren Sie die Nockeneinheit und den Kettenstabilisator. Achten Sie auf die Positionierung des Nockenflügels der Nockeneinheit.
- Seite 36 Wartung Austauschen von Platte und Zugfeder der Platte TECHNIK-TIPPS • Es vereinfacht die Montage, wenn Sie die Platte Platte vor und zurück bewegen, während Sie die Nockeneinheit und den Kettenstabilisator herunterdrücken. • Falls Sie einen Widerstand spüren, wenn Sie den Kippschalter in die EIN-Position bewegen, sind die Komponenten korrekt installiert.
- Seite 37 Wartung Austauschen von Platte und Zugfeder der Platte Montieren Sie die Schrauben der Platteneinheitabdeckung. 1 - 1,5 Nm Platteneinheitabdeckungsschraube Drehen Sie die Platte, montieren Sie den Plattenanschlagstift. Platte 1 Nm Plattenanschlagstift HINWEIS • Halten Sie die Platte und die Kettenschaltung bei dieser Arbeit gut fest, da die Platte unter Federspannung steht.
- Seite 38 Bitte beachten: Änderungen im Interesse der technischen Weiterentwicklung bleiben jederzeit vorbehalten. (German)
