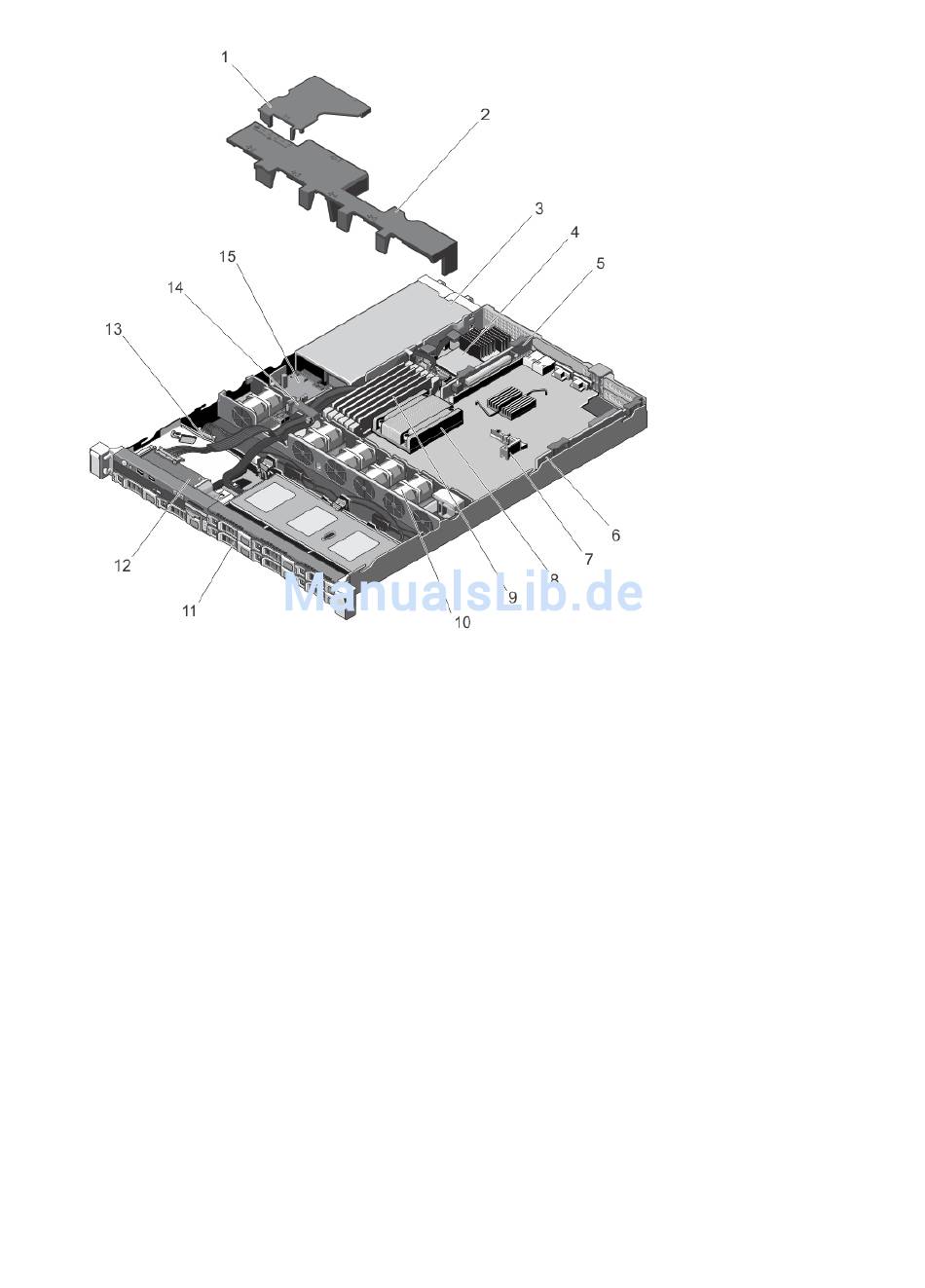

Abbildung 12. Innenansicht des Systems – mit redundanten Netzteilen
1.
Abdeckung für die Stromverteilungsplatine
2.
Kühlgehäuse
3.
Netzteile (2)
4.
Integrierte Speichercontrollerkarte
5.
Erweiterungskarten-Riser 2
6.
Erweiterungskarten-Riser 1
7.
Erweiterungskartenhalter
8.
Prozessorkühlkörper
44
9.
DIMM-Module (6)
10.
Lüfter (5)
11.
Festplattenlaufwerke (8)
12.
Bedienfeldplatine
13.
Festplattenrückwandplatine
14.
Kabelführungsklemme
15.
Stromverteilungsplatine
