Element
Anzeige, Taste oder
Anschluss
4
Bildschirmanschluss
5
Diagnoseanzeigen
6
USB-Anschlüsse (2)
7
Informationsbereich
8
Optisches Laufwerk
(optional)
9
Festplattenlaufwerke
Merkmale des LCD-Displays
ANMERKUNG: In einem System mit verkabelten Festplatten steht die Funktion des LCD-Displays nicht zur
Verfügung.
Das LCD-Display des Systems informiert mit Systeminformationen sowie Status- und Fehlermeldungen, ob das System
ordnungsgemäß funktioniert oder überprüft werden muss. Informationen zu bestimmten Fehlercodes finden Sie unter
„Systemfehlermeldungen".
•
Die LCD-Hintergrundbeleuchtung erscheint im normalen Betriebszustand blau und im Fehlerfall gelb.
•
Die LCD-Hintergrundbeleuchtung ist ausgeschaltet, wenn sich das System im Standby-Modus befindet. Sie kann
durch Drücken der Taste Select (Auswählen), Left (Links) oder Right (Rechts) auf dem LCD-Display eingeschaltet
werden.
•
Die LCD-Hintergrundbeleuchtung bleibt aus, wenn die LCD-Meldungen über das iDRAC-Dienstprogramm, das LCD-
Display oder andere Tools deaktiviert wurden.

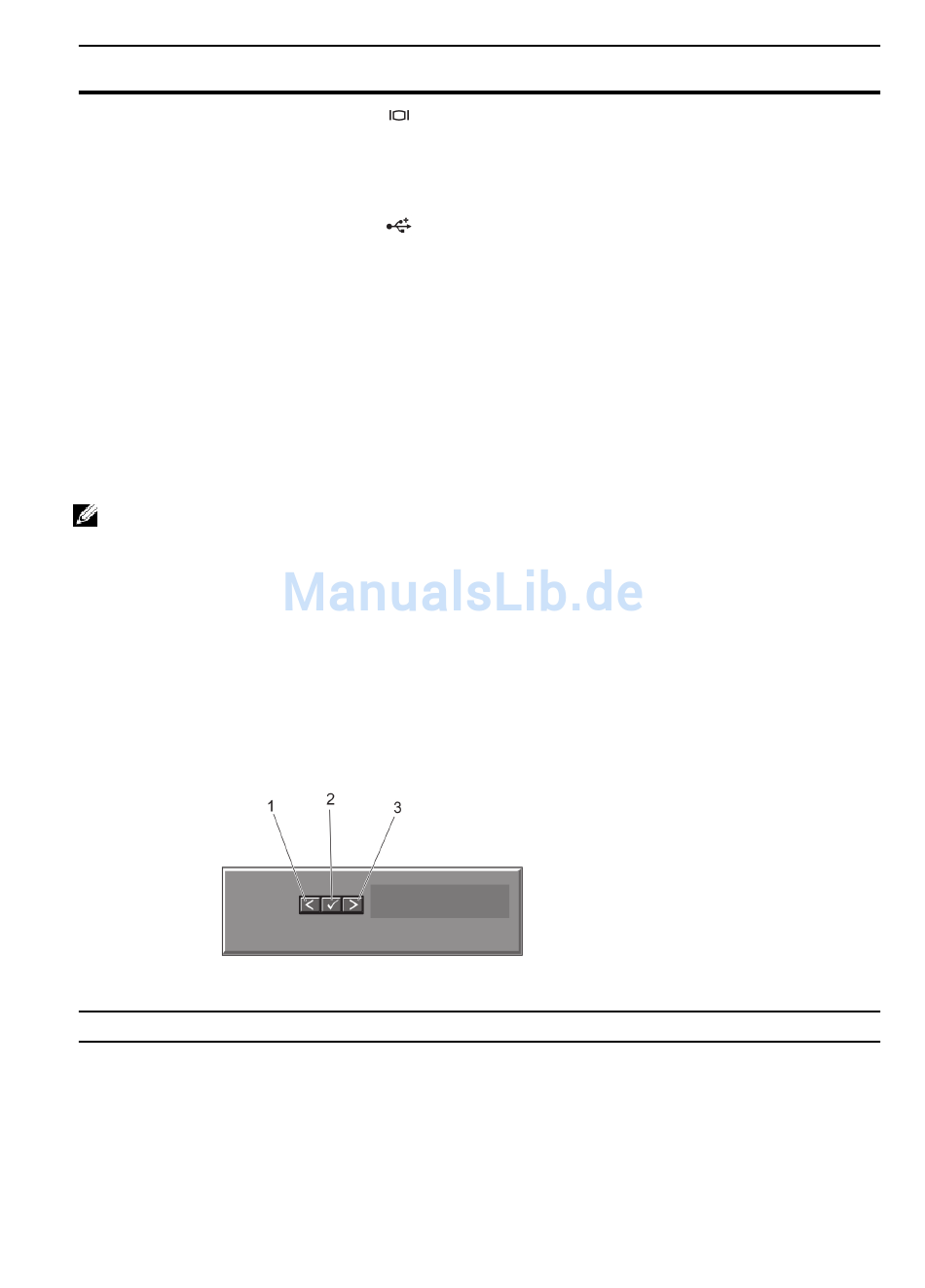

Abbildung 4. Merkmale des LCD-Displays
Element
1
2
Symbol
Beschreibung
Ermöglicht das Anschließen eines VGA-Bildschirms an
das System.
Die Diagnoseanzeigen leuchten auf, um einen
Fehlerstatus anzuzeigen.
Ermöglicht das Anschließen von USB-Geräten an das
System. Die Schnittstellen sind USB-2.0-konform.
Ein ausziehbares Etikettenfeld, auf dem Sie nach Bedarf
Systeminformationen wie die Service-Tag-Nummer, NIC,
MAC-Adresse usw. verzeichnen können.
Ein optionales SATA-DVD-ROM-Laufwerk oder DVD+/-
RW-Laufwerk in Flachbauweise
Bis zu vier verkabelte 3,5-Zoll-Festplatten
Taste
Left (Links)
Select (Auswählen)
Beschreibung
Bewegt den Cursor schrittweise
zurück.
Wählt den vom Cursor markierten
Menüeintrag aus.
