Installieren Der Idrac-Port-Karte - Dell R320-Systeme Benutzerhandbuch

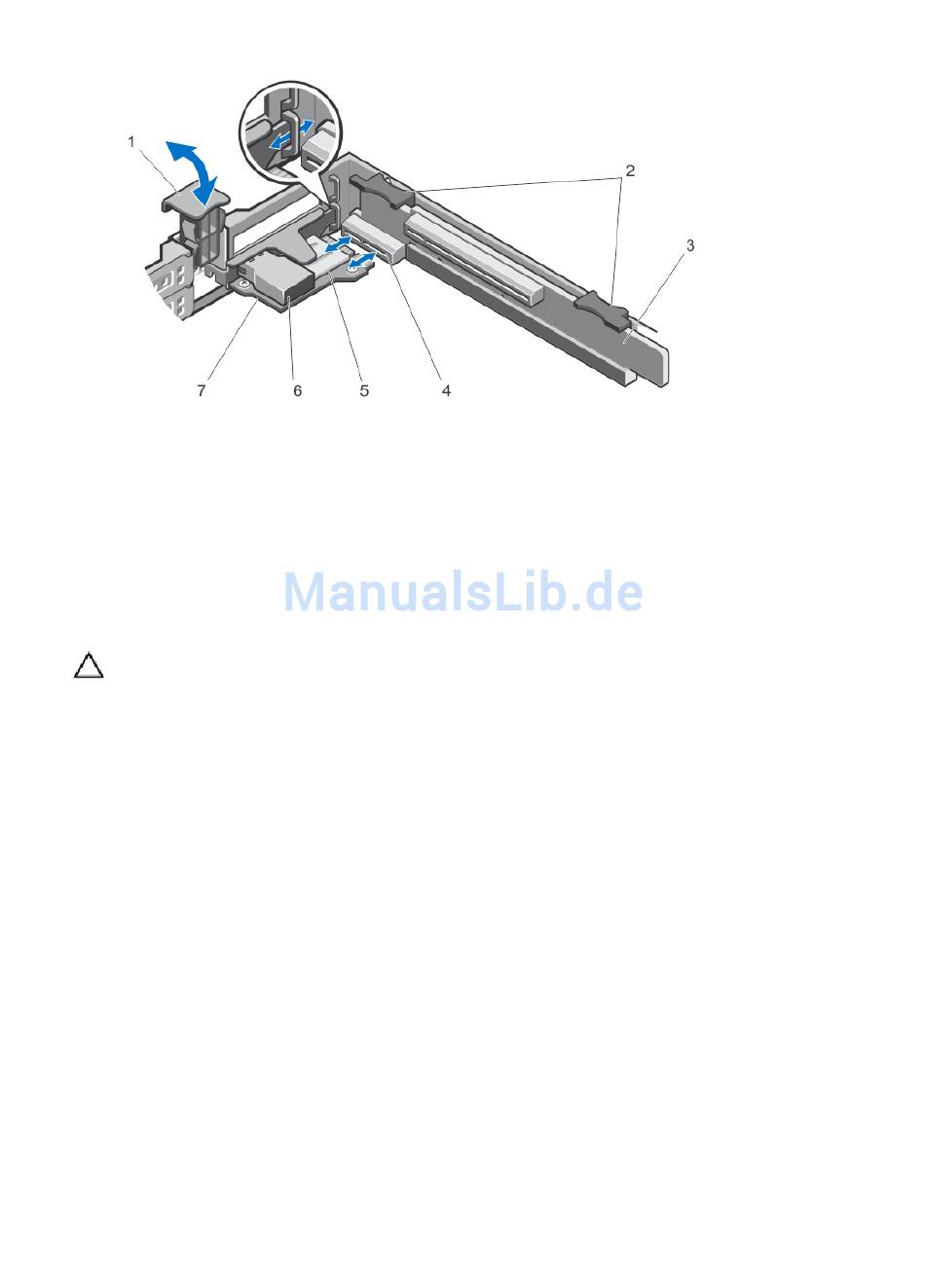

Abbildung 35. iDRAC-Port-Karte entfernen und installieren
1. Erweiterungskartenverriegelung
2. Griffstellen am Erweiterungskarten-Riser (2)
3. Erweiterungskarten-Riser 1
4. Anschluss für die iDRAC-Port-Karte

Installieren der iDRAC-Port-Karte

VORSICHT: Viele Reparaturen am Computer dürfen nur von einem zertifizierten Servicetechniker ausgeführt
werden. Sie sollten nur die Behebung von Störungen sowie einfache Reparaturen unter Berücksichtigung der
jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder
telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell
genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die
Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
1. Packen Sie die iDRAC-Port-Karte aus und bereiten Sie sie für den Einbau vor.
Entsprechende Anweisungen finden Sie in der Dokumentation, die mit der Karte geliefert wurde.
2. Schalten Sie das System und alle angeschlossenen Peripheriegeräte aus. Trennen Sie das System vom Stromnetz
und den Peripheriegeräten.
3. Öffnen Sie das System.
4. Suchen Sie den Anschluss für die iDRAC-Port-Karte an Erweiterungskarten-Riser 1.
5. Öffnen Sie die Erweiterungskartenverriegelung und nehmen Sie das Abdeckblech ab.
6. Fassen Sie die Karte an den Rändern an und positionieren Sie sie so, dass der Platinenstecker an dem Anschluss
für die iDRAC-Port-Karte ausgerichtet ist.
7. Richten Sie die Halterung der iDRAC-Port-Karte an den Haken am Gehäuse aus.
8. Drücken Sie den Platinenstecker fest in den Anschluss für die iDRAC-Port-Karte, bis die Karte vollständig
eingesetzt ist.
9. Schieben Sie die Erweiterungskartenverriegelung in Position.
10. Verbinden Sie gegebenenfalls die Kabel mit der iDRAC-Port-Karte.
11. Schließen Sie das System.
5. SD-Kartensteckplatz
6. RJ-45-Ethernet-Anschluss
7. iDRAC-Port-Karte
