Technische Daten

Ermittelt in Anlehnung an EN 14511 bzw. Truma
Prüfbedingungen.
Spannungsversorgung
230 V – 240 V , 50 Hz
Stromaufnahme
Kühlen: 2,8 A
Anlaufstrom
20 A (150 ms)
Kühlleistung
1,7 kW (T35 / T35)
Luftvolumenstrom
max. 370 m³/h
Einsatzgrenzen
+16 °C bis 40 °C
Maximale Schräglage im Betrieb
8 %
Gewicht
27,5 kg zuzüglich Montagematerial
Abmessungen (B x H x T)
Außen: 560 x 265 x 785 mm
Innen: 523 x 46 x 670 mm (Luftverteiler)
Innen: 496 x 46 x 556 mm (Luftverteiler small)
Kältemittel
R 407C / 0,36 kg
Enthält vom Kyoto-Protokoll erfasste fluorierte Treibhausgase.
Hermetisch geschlossen.
Treibhauspotential (GWP)
1774
CO2- Äquivalent
638,6 kg
Technische Änderungen vorbehalten!

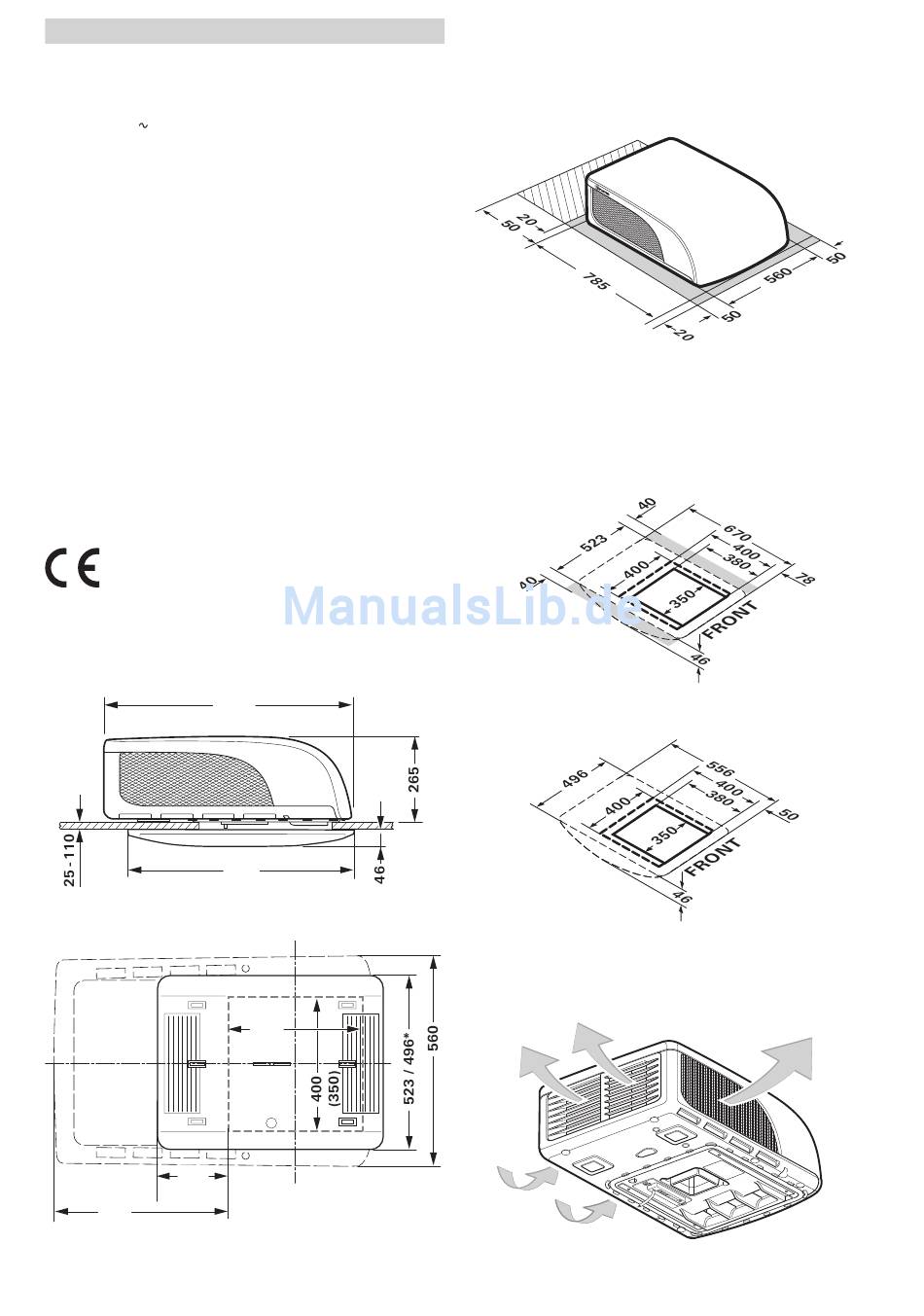

Maße für den Einbau
Bild 8
192
(212)
310
Bild 9
*
Luftverteiler small
8
DE
(Maße in mm)
785
670
556*
400
(380)
Freiräume um das Klimasystem
Die Freiräume um die Außeneinheit müssen vorne 20 mm, seit-
lich 50 mm betragen. Nach hinten ist ein Freiraum von mindes-
tens 20 mm einzuhalten. Truma empfiehlt einen Freiraum von
50 mm, damit die Abluft frei ausgeblasen werden kann.
Bild 10
Der Freiraum um den Luftverteiler muss ein ungehin-
dertes Ausblasen gewährleisten. Der seitliche Abstand
muss mindestens 40 mm betragen (nicht bei Luftverteiler
small). Der Schwenkbereich von Klappen und Türen ist zu
berücksichtigen.
Bild 11 - Luftverteiler
Bild 11 a - Luftverteiler small
Lufteinlässe / Luftauslässe
Bild 12
