Vorbereitung Netzkabelanschluss und
Bedienteilkabel

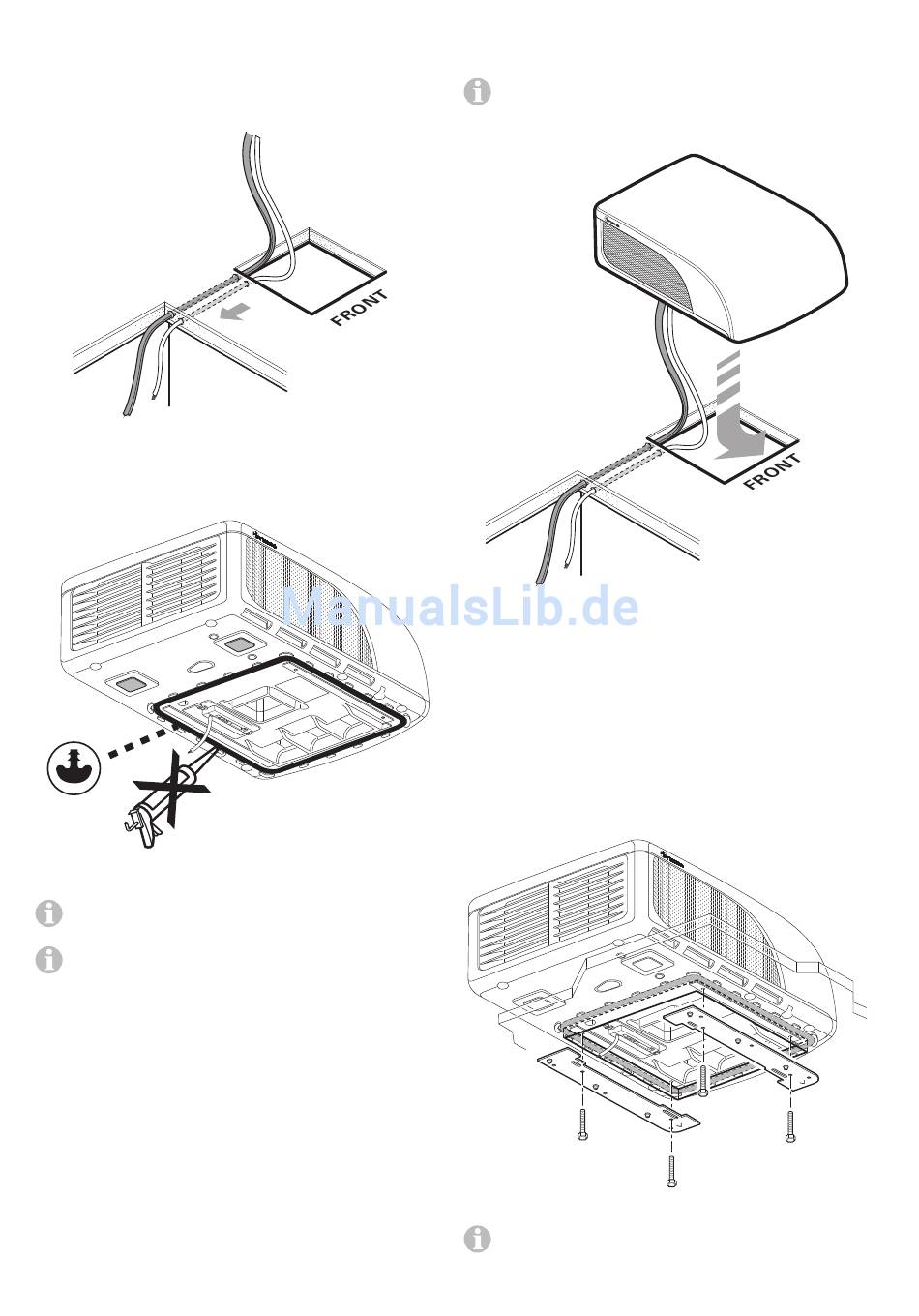

Durchführung für Netz- und Bedienteilkabel zum Anschluss-
punkt z. B. in der Zwischendecke vorsehen.
Bild 21
Gerät in waagerechter Position auf das Dach transportieren
und in den Ausschnitt einsetzen. Pfeil zeigt in Fahrtrichtung.
Bild 22
Keine zusätzlichen Dichtmittel zwischen Klimasystem
und Dach aufbringen.
Wurde das Gerät umgedreht bzw. aus der waagerechten
Einbaulage gebracht, muss vor dem Einschalten des Ge-
rätes 2 Stunden gewartet werden.
Gerät im Ausschnitt bis Anschlag nach vorne schieben.
Schutzfolie vom Gerät abziehen.
12 DE
Netz- und Bedienteilkabel zum Anschlusspunkt verlegen
(gegebenenfalls Netzkabel mit beiliegenden Wago-Klemmen
verlängern).
Soll die Beleuchtung des Luftverteilers auch optional mit
12 V betrieben werden, muss der als Zubehör erhältliche
Adapter 12 V jetzt angeschlossen werden. Die Einbauanwei-
sung liegt dem Adapter 12 V bei.
Bild 23
Befestigen des Gerätes
Die beiden Haltewinkel (gekennzeichnet mit einem Pfeil in
Fahrtrichtung) am Gerät mit den 4 beiliegenden Schrauben
M6 x 70 (mit Schraubensicherung) anschrauben.
Drehmoment 1,8 Nm
Bei Dachstärken über 50 mm müssen Schrauben M6
(Länge = Dachstärke + 30 mm) mit einer Zugfestigkeit 8.8
verwendet werden. Die Schrauben müssen mit Schraubensi-
cherung niedriger Festigkeit (z. B. Loctite) gesichert werden.
Bild 24
Bei wiederholtem Verwenden der Schrauben (z. B. nach
einer Demontage) die Schrauben erneut mit Schrauben-
sicherung niedriger Festigkeit (z. B. Loctite) versehen oder die
als Ersatzteil erhältlichen Schrauben verwenden.
1,8 Nm
