Batteriesymbol,
D
erscheint im Display bei schwacher
Batterie
Bedienungsanleitung
Dieses Symbol zeigt die Ausrichtung
der Batterien zum polrichtigen Einlegen
DUSPOL ® digital plus
an
Bevor Sie den Spannungsprüfer DUSPOL digital
®
Symbol für
plus benutzen: Lesen Sie bitte die Bedienungs-
(im Display)
anleitung und beachten Sie unbedingt die Sicher-
heitshinweise!
Spannungswert als Digitalanzeige, bis
ca. 80 V mit Dezimalstelle (1/10 V)
Inhaltsverzeichnis:
1. Sicherheitshinweise
Symbol für die
2. Funktionsbeschreibung des Spannungsprüfers
des oberen
2.1 Messstellenbeleuchtung
Kleinspannungen
2.2 Hold-Funktion
Wechselspannung (im Display)
3. Funktionsprüfung des Spannungsprüfers
4. So prüfen Sie Wechselspannungen Symbol für die
4.1 So prüfen Sie die Phase bei Wechselspannung des oberen
5. So prüfen Sie Gleichspannungen Kleinspannungen
5.1 So prüfen Sie die Polarität bei Gleichspannung Gleichspannung (im Display)
6. So prüfen Sie die Drehfeldrichtung eines Dreh-
stromnetzes Pluspolarität (im Display)
7. Batteriewechsel, Anzeige der Batteriespan-
nung
Minuspolarität (im Display)
8. Technische Daten
9. Allgemeine Wartung
10. Umweltschutz 2. Funktionsbeschreibung
Der DUSPOL ® digital plus ist ein zweipoliger Span-
1. Sicherheitshinweise: nungsprüfer nach IEC 61243-3 mit Digital-Anzeige. Als
- Gerät beim Prüfen nur an den isolierten Handha- Ergänzungseinrichtung beinhaltet der Spannungsprü-
ben/ Griffen und anfassen und die Kontakte- fer eine Messstellen- und Display-Beleuchtung sowie
lektroden (Prüfspitzen)  nicht berühren! eine Phasen- und Drehfeldrichtungs-Anzeige. Für alle
- Unmittelbar vor dem Benutzen: Spannungsprü- diese Funktionen benötigt der Spannungsprüfer eine
fer auf Funktion prüfen! (siehe Abschnitt 3). Der eingebaute Batterie (2x Micro LR03/ AAA). Die Ermitt-
Spannungsprüfer darf nicht benutzt werden, wenn lung der Phase von Außenleitern und die Drehfeldrich-
die Funktion einer oder mehrerer Anzeigen aus- tung eines Drehstromnetzes ist nur möglich, wenn der
fällt oder keine Funktionsbereitschaft zu erkennen Sternpunkt geerdet ist.
ist (IEC 61243-3)! Das Gerät ist für Gleich- und Wechselspannungsprü-
- Der Spannungsprüfer darf nur im Nennspan- fungen im Spannungsbereich von 5 V bis AC 690 V/
nungsbereich von 5 V bis AC 690 V/ 1,5 bis DC 1,5 bis DC 750 V ausgelegt. Es lassen sich mit die-
750 V benutzt werden! sem Gerät bei Gleichspannung Polaritätsprüfungen
- Gerät nicht mit geöffnetem Batterieschacht betrei- vornehmen.

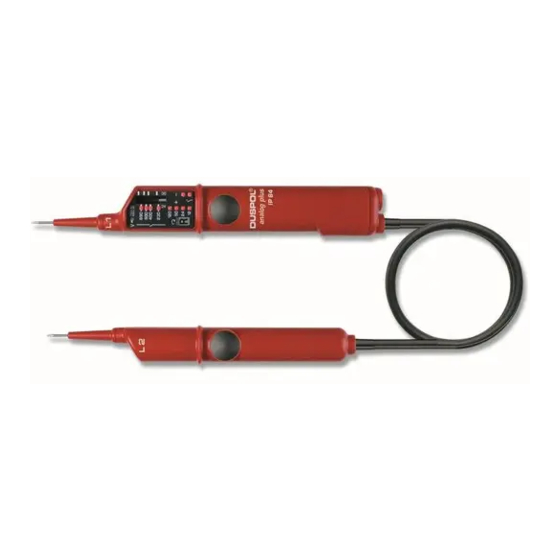

ben Der Spannungsprüfer besteht aus den Prüftastern
- Der Spannungsprüfer entspricht der Schutz- L1 und L2 und einem Verbindungskabel .
art IP 64 und kann deshalb auch unter feuchten Der Prüftaster L1 besitzt als Anzeigefeld ein LCD-
Bedingungen verwendet werden (Bauform für den Display . Beide Prüftaster sind mit Drucktastern
Außenraum).  versehen. Ab einer Spannung von 6 V schaltet
- Beim Prüfen den Spannungsprüfer an den Hand- sich das Gerät selbsttätig ein. Bei Spannungsprüfun-
haben/ Griffen und vollflächig umfassen. gen unter 6 V ist der Spannungsprüfer durch kurzes
- Spannungsprüfer nie länger als 30 Sekunden an Betätigen des Drucktaster  im Prüftaster L2
Spannung anlegen (maximal zulässige Einschalt- zuschalten. Die Funktion des Spannungsprüfers ist
dauer ED = 30 s)! nur bei eingelegter und intakter Batterie (im Prüftaster
- Der Spannungsprüfer arbeitet nur einwand- L1 ) gegeben. Es werden Spannungen im Nenn-
frei im Temperaturbereich von -10 °C bis spannungsbereich von 5 V bis AC 690 V/ 1,5 bis DC
+55 °C bei einer Luftfeuchte von 20 % bis 96 %. 750 V im Display  angezeigt. Das Überschreiten
- Der Spannungsprüfer darf nicht zerlegt werden! des Grenzwertes für Kleinspannungen (ELV, AC 50 V,
- Der Spannungsprüfer ist vor Verunreinigungen DC 120 V) wird im Display zusätzlich angezeigt.
und Beschädigungen der Gehäuseoberfläche zu Bei Betätigung beider Drucktaster wird auf einen gerin-
schützen. geren Innenwiderstand geschaltet (Unterdrückung von
- Der Spannungsprüfer ist trocken zu lagern. induktiven und kapazitiven Spannungen). Hierbei wird
- Als Schutz vor Verletzungen sind nach Gebrauch nun auch ein Vibrationsmotor (Motor mit Unwucht) an
des Spannungsprüfers die Kontaktelektroden Spannung gelegt. Ab ca. 200 V wird dieser in Drehbe-
(Prüfspitzen) mit der beiliegenden Abdeckung zu wegung gesetzt. Mit steigender Spannung erhöht sich
versehen! auch dessen Drehzahl und Vibration, so dass über die
Achtung: Handhabe des Prüftasters L2
Nach höchster Belastung, (d.h. nach einer Messung Einschätzung der Spannungshöhe gemacht werden
von 30 Sekunden an AC 690 V/ DC 750 V) muss eine kann (z.B. 230/ 400 V). Die Dauer der Prüfung mit
Pause von 240 Sekunden eingehalten werden! geringerem Geräteinnenwiderstand (Lastprüfung) ist
Auf dem Gerät sind internationale elektrische Symbole abhängig von der Höhe der zu messenden Spannung.
und Symbole zur Anzeige und Bedienung mit folgen- Damit das Gerät sich nicht unzulässig erwärmt, ist ein
der Bedeutung abgebildet: thermischer Schutz (Rückregelung) vorgesehen. Bei
dieser Rückregelung fällt auch die Drehzahl des Vib-
Symbol Bedeutung
rationsmotors.
Das Anzeigefeld
Gerät oder Ausrüstung zum Arbeiten
Das Anzeigefeld  besteht aus einem LCD-Display.
unter Spannung
In diesem Display werden die Überschreitung des
Drucktaster
oberen Grenzwertes für Kleinspannungen (ELV) ,
die Phase, die Drehfeldrichtung  und , der genaue
Spannungswert , die Polarität bei Gleichstrom 
Wechselstrom
und  sowie ein Symbol für zu schwache Batterien 
angezeigt. Der Messbereich für die stufenlose Span-
Gleichstrom
nungsmessung wird automatisch eingestellt. Bis 80 V
wird der Wert mit einer Dezimalstelle angezeigt, bei
Gleich- und Wechselstrom
größeren Werten entfällt die Dezimalstelle.
Rechtsdrehsinn, Drehfeldrichtungsan-
2.1 Messstellenbeleuchtung
zeige (im Display)
Die Messstellenbeleuchtung wird durch Betätigung
des Drucktasters  im Prüftaster L1
Linksdrehsinn, Drehfeldrichtungsan-
schaltetem Gerät aktiviert. Es erfolgt je nach Helligkeit
zeige (im Display)
eine automatische Zuschaltung der LCD-Hintergrund-
Drehfeldrichtungsanzeige; die Dreh-
beleuchtung.
feldrichtung kann nur bei 50 bzw. 60 Hz
Hinweis:
und in einem geerdeten Netz angezeigt
Für die Messstellenbeleuchtung muss die Anzeige
werden
0,0 V sein, sonst erkennt der Spannungsprüfer die
Hold-Funktion.
dieses Symbol
Prüftaster L2
2.2 Hold-Funktion Wenn oben im Display der LCD-Anzeige  das Sym-
Wird während einer Spannungsprüfung der Druck- bol „ " erscheint, liegt an diesem Anlagenteil die Phase
taster  im Prüftaster L1 einer Wechselspannung.
betätigt und gehalten,
so wird der letzte Messwert blinkend angezeigt. Der Hinweis:
Spannungsprüfer kann vom Anlagenteil getrennt und Die Anzeige auf dem LCD-Display  kann durch
ungünstige Lichtverhältnisse, Schutzkleidung und
abgelesen werden (DATA HOLD). Löschung erfolgt
durch Loslassen des Drucktasters. isolierende Standortgegebenheiten beeinträchtigt wer-
Phasenanzeige
den.
3. Funktionsprüfung
- Der Spannungsprüfer darf nur im Nennspan- 5. So prüfen Sie Gleichspannungen
nungsbereich von 5 V bis AC 690 V/ 1,5 bis DC - Der Spannungsprüfer darf nur im Nennspannungs-
750 V benutzt werden! bereich von 1,5 V bis DC 750 V benutzt werden!
- Spannungsprüfer nie länger als 30 Sekunden an - Spannungsprüfer nie länger als 30 Sekunden an
Überschreitung
Spannung anlegen (maximal zulässige Einschalt- Spannung anlegen (maximal zulässige Einschalt-
Grenzwertes für
dauer ED = 30 s)! dauer ED = 30 s)!
(ELV) bei
- Unmittelbar vor dem Benutzen den Spannungs- - Umfassen Sie vollflächig die isolierten Handha-
prüfer auf Funktion prüfen! ben/ Griffe
Überschreitung - Aktivierung der Prüfeinrichtung (Selbsttest) - Legen Sie die Kontaktelektroden  der Prüftaster
Grenzwertes für • Spannungsprüfer über den Drucktas- L1
(ELV) bei ter  im Prüftaster L2 einschalten und - Bei einer anliegenden Spannung von mindestens
gedrückt halten 6 V schaltet sich der Spannungsprüfer selbsttätig
• alle Segmente müssen Funktion zeigen (Prü- ein und zeigt im Display den Spannungswert an.
fung der LCD-Anzeige). - Bei Spannungsprüfungen unter 6 V ist der Span-
• nach ca. 2 Sekunden wird ein Spannungswert nungsprüfer durch kurzes Betätigen des Drucktas-
>1 V angezeigt (Prüfung des Messsystems) ter  im Prüftaster L2
• hiernach die Kontaktelektroden  der beiden - Im LCD-Display  wird mittels der 3-stelligen Zif-
Prüftaster untereinander kurzschließen, Span- fernanzeige  der Spannungswert angezeigt.
nungswert muss 0,0 V anzeigen (Prüfung der - Bei Betätigung beider Drucktaster  wird im Prüf-
Kabelverbindung) taster L2
• nach ca. 1 Sekunde schaltet sich die Mess- ca. 200 V, der Vibrationsmotor in Drehbewegung
stellen- und LCD-Hintergrund-Beleuchtung ein gesetzt. Mit steigender Spannung erhöht sich
(Prüfung der Kabelverbindung und Beleuch- seine Drehzahl.
tung) Achten Sie unbedingt darauf, dass Sie den Span-
- Testen Sie alle Funktionen an bekannten Span- nungsprüfer nur an den isolierten Handhaben der
nungsquellen. Prüftaster L1
• Verwenden Sie für die Gleichspannungsprü- stelle nicht verdecken und die Kontaktelektroden nicht
fung z.B. eine Autobatterie. berühren!
• Verwenden Sie für die Wechselspannungs-
prüfung z.B. eine 230 V-Steckdose. 5.1 So prüfen Sie die Polarität bei Gleichspan-
• Wenn nötig, wechseln Sie die Batterien nung
Verwenden Sie den Spannungsprüfer nicht, wenn nicht - Der Spannungsprüfer darf nur im Nennspannungs-
alle Funktionen einwandfrei funktionieren! bereich von 1,5 V bis DC 750 V benutzt werden!
- Spannungsprüfer nie länger als 30 Sekunden an
4. So prüfen Sie Wechselspannungen Spannung anlegen (zulässige Einschaltdauer ED
- Spannungsprüfer nur im Nennspannungsbereich = 30 s)!
von 5 V bis AC 690 V benutzen! - Umfassen Sie vollflächig die isolierten Handha-
- Spannungsprüfer nie länger als 30 Sekunden an ben/ Griffe
Spannung anlegen (maximal zulässige Einschalt- - Legen Sie die Kontaktelektroden  der Prüftaster
dauer ED = 30 s)! L1
- Umfassen Sie vollflächig die isolierten Handha- - Bei einer anliegenden Spannung von mindestens
ein- ben/ Griffe und der Prüftaster L1 und L2. 6 V schaltet sich der Spannungsprüfer selbsttätig
- Legen Sie die Kontaktelektroden  der Prüftaster ein und zeigt im Display den Spannungswert an.
L1 und L2 an die zu prüfenden Anlagenteile. - Bei Spannungsprüfungen unter 6 V ist der Span-
- Der Spannungsprüfer schaltet sich bei vorhande- nungsprüfer durch kurzes Betätigen des Drucktas-
ner Messspannung (5 V) selbsttätig ein und zeigt ter  im Prüftaster L2
im Display den Spannungswert an. - Durch ein „+"  bzw. ein „–" Symbol  wird die
- Im LCD-Display  wird mittels der 3-stelligen Zif- Polarität der anliegenden Gleichspannung ange-
fernanzeige  der Spannungswert blinkend ange- zeigt. Dabei entspricht der angezeigte Pol dem,
zeigt. der am Anzeigegriff
-
Bei Betätigung beider Drucktaster  wird im Prüf- Achten Sie unbedingt darauf, dass Sie den Span-
taster L2 , ab einer anliegenden Spannung von nungsprüfer nur an den isolierten Handhaben der
ca. 200 V, der Vibrationsmotor in Drehbewegung Prüftaster L1
gesetzt. Mit steigender Spannung erhöht sich stelle nicht verdecken und die Kontaktelektroden nicht
seine Drehzahl. berühren!
Achten Sie unbedingt darauf, dass Sie den Span-
zusätzlich eine grobe nungsprüfer nur an den isolierten Handhaben der 6. So prüfen Sie die Drehfeldrichtung eines Dreh-
Prüftaster L1 und L2 anfassen, die Anzeige- stromnetzes
stelle nicht verdecken und die Kontaktelektroden nicht - Spannungsprüfer nur im Nennspannungsbereich
berühren! 5 V bis AC 690 V benutzen!
Bei Wechselspannung ab 5 V wird im Display das - Die Prüfung der Drehfeldrichtung ist ab 230 V
Plus- und Minus-Symbol  und  eingeblendet . Dar- Wechselspannung (Phase gegen Phase) im geer-
über hinaus zeigt die 3-stellige Ziffernanzeige  den deten Drehstromnetz möglich.
Messwert an (bis ca. 80 V mit Dezimalstelle!). - Umfassen Sie vollflächig beide Handhaben/ Griffe
Hinweis:
Die Anzeige auf dem LCD-Display kann durch ungüns- für Prüfung der Drehfeldrichtung über Handhabe
tige Lichtverhältnisse beeinträchtigt werden. L2!).
- Legen Sie die Kontaktelektroden  der Prüftaster
4.1 So prüfen Sie die Phase bei Wechselspannung
L1
- Spannungsprüfer nur im Nennspannungsbereich - Bei einer anliegenden Spannung von mindestens
5 V bis AC 690 V benutzen! 6 V schaltet sich der Spannungsprüfer selbsttätig
- Die Phasenprüfung ist im geerdeten Netz ab ein und zeigt im Display den Spannungswert an.
230 V möglich! - Die 3-stellige Ziffernanzeige muss die Außenleiter-
- Umfassen Sie vollflächig beide Handhaben/Griffe spannung anzeigen.
und der Prüftaster L1 und L2 (Ableitstrom für - Spannungsprüfer nie länger als 30 Sekunden an
Phasenprüfung über Handhabe L2!). Spannung anlegen (maximal zulässige Einschalt-
- Schalten Sie den Spannungsprüfer durch kurzes dauer ED = 30 s)!
Betätigen des Drucktasters  im Prüftaster L2 Bei Kontaktierung der beiden Prüfelektroden  an
zwei in Rechtsdrehfolge angeschlossenen Phasen
ein (bleibt ca. 10 Sekunden eingeschaltet!). Bei
bei einge- eingeschaltetem Gerät zeigt die Anzeige „0,0"! eines Drehstromnetzes wird im LCD-Display  das
- Legen Sie die Kontaktelektrode  des Prüftasters Symbol „
L1 an den zu prüfenden Anlagenteil. zwei Phasen die Rechtsdrehfolge nicht gegeben, so
- Spannungsprüfer nie länger als 30 Sekunden an wird das Symbol „
Spannung anlegen (maximal zulässige Einschalt- Die Prüfung der Drehfeldrichtung erfordert stets eine
dauer ED = 30 s)! Gegenkontrolle! Bei der Gegenkontrolle ist die Mes-
Achten Sie unbedingt darauf, dass bei der einpoligen sung mit vertauschten Prüfelektroden  nochmals
Prüfung (Phasenprüfung) die Kontaktelektrode vom durchzuführen. Bei der Gegenkontrolle muss im LCD-
nicht berührt wird! Display ein gegenteiliger Drehsinn angezeigt werden.
Zeigt das Gerät in beiden fällen Rechtsdrehsinn an,
liegt eine zu schwache Erdung vor.
Hinweis:
Die Anzeige auf dem LCD-Display  kann durch
ungünstige Lichtverhältnisse, Schutzkleidung und
isolierende Standortgegebenheiten beeinträchtigt wer-
den.
7. Batteriewechsel
Gerät bei offenem Batteriefach nicht an Spannung
legen!
Die Energieversorgung des DUSPOL
erfolgt über zwei im Gerät eingebaute Batterien
Typ Micro (LR03/ AAA). Der Batteriewechsel ist
erforderlich, wenn im Display das Batteriesymbol
„ " (schwache Batterie)  erscheint. Dieses
und der Prüftaster L1 und L2. erfolgt, wenn die Batteriespannung unter 2,75 V
liegt. Fällt die Batteriespannung unter einen Wert von
und L2 an die zu prüfenden Anlagenteile. ca. 2,5 V, blinkt das Batteriesymbol.
Anzeige der Batteriespannung
Spannungsprüfer durch kurzes Betätigen des Druck-
taster  im Prüftaster L2 einschalten, nach ca.
10 Sekunden wird der Wert der Batteriespannung für
1 Sekunde angezeigt (Beispiel: ).
einzuschalten. So wechseln Sie die Batterien:
Entriegeln Sie mit Hilfe eines Schraubendrehers das
Batteriefach (neben dem Kabelaustritt) durch eine
¼-Umdrehung in Pfeilrichtung (gegen den Uhrzeiger-
, ab einer anliegenden Spannung von sinn). Schlitz steht nun senkrecht und das Batteriefach
kann mit den Batterien herausgezogen werden.
Entfernen Sie die entladenen Batterien aus dem Batte-
riefach. Legen Sie die neuen Batterien polrichtig (siehe
Aufschrift) in das Batteriefach. Schieben Sie das Bat-
teriefach mit den Batterien wieder in den Schacht und
und L2 anfassen, die Anzeige- verriegeln dieses durch eine ¼-Drehung im Uhrzei-
gersinn (Schlitz waagerecht und Markierungspunkte
stehen gegenüber!). Achten Sie darauf, dass der O-
Ring nicht beschädigt ist, gegebenenfalls ist dieser zu
ersetzen.
Batterie-Entsorgung
Batterien gehören nicht in den Hausmüll. Als Verbrau-
cher sind Sie gesetzlich verpflichtet, gebrauchte Bat-
terien zurückzugeben. Sie können Ihre alten Batterien
bei den öffentlichen Sammelstellen in Ihrer Gemeinde
oder überall dort abgeben, wo Batterien der betreffen-
den Art verkauft werden. Vermeiden Sie die Verwen-
und der Prüftaster L1 und L2. dung schadstoffhaltiger Batterien!
und L2 an die zu prüfenden Anlagenteile. 8. Technische Daten
- Vorschrift, zweipoliger Spannungsprüfer:
IEC 61243-3
- Schutzart: IP 64 (DIN VDE 0470-1 IEC/ EN 60529)
6 - erste Kennziffer: Schutz gegen Zugang zu
gefährlichen Teilen und Schutz gegen feste Fremd-
einzuschalten. körper, staubdicht
4 - zweite Kennziffer: Geschützt gegen Spritz-
wasser. Auch bei Niederschlägen verwendbar.
- Nennspannungsbereich: 5 V bis AC 690 V/ 1,5 bis
anliegt. DC 750 V
- Innenwiderstand, Messkreis: 730 kΩ, parallel
3,9 nF (1,95 nF)
und L2 anfassen, die Anzeige- - Innenwiderstand, Lastkkreis - beide Drucktaster
betätigt!: ca. 3,7 k ... (150 k)
- Stromaufnahme, Messkreis: max. I
(690 V) AC/ 1,7 mA (750 V) DC
- Stromaufnahme, Lastkreis - beide Drucktaster
betätigt!: I 0,2 A (750 V)
s
- Polaritätsanzeige: LCD Symbol +; –
(Anzeigegriff = Pluspolarität)
- Spannungsanzeige, stufenlos 1,5 bzw. 5 - 750 V,
Anzeigenhöhe 7 mm
- Spannungsbereich I: bis ca. 80 V (88,8)
- Spannungsbereich II: ab ca. 80 V (888)
und der Prüftaster L1 und L2 (Ableitstrom - max. Anzeigefehler:
ab 5 - 750 V ± 2 % vom Endwert Spannungsbe-
reich (I-II)
bei Frequenz 20 - 150 Hz Sinus oder DC
und L2 an die zu prüfenden Anlageteile. ELV U – 15 %
n
- Nennfrequenzbereich f: 0 bis 150 Hz
Phasen- und Drehfeldrichtungsanzeige 50/ 60 Hz
- Phasen- und Drehfeldrichtungsanzeige:
≥ U 230 V
n
- Vibrationsmotor, Anlauf: ≥ U 230 V
n
- max. zulässige Einschaltdauer: ED = 30 s (max.
30 Sekunden), 240 s Pause
- Geräteeinschaltung (automatisch) bei Messspan-
nung: ≥ 6 V
- Geräteeinschaltung per Hand: durch Drucktaster
L2 (Messspannung ≤ 6 V)
" (Rechtsdrehsinn)  angezeigt. Ist bei - Dauer der Geräteeinschaltung: bis 10 Sekunden,
wenn keine Messspannung vorhanden
" (Linksdrehsinn)  angezeigt. - Messstellenbeleuchtung (in 30 cm): 10 Lux
- Stromverbrauch, Spannungsprüfung: 3,1 mA
- Stromverbrauch, Messstellenbeleuchtung: 12 mA
- Stromverbrauch, Displaybeleuchtung: 10 mA
- Eingebaute Prüfeinrichtung: Aktivierung durch
Drucktaster L2 und Kurzschließen der Kontakt-
elektroden
- HOLD-Funktion, Aktivierung Tastendruck ≥ 1,5 s
- Batterie: 2 x Micro, LR03/ AAA (3 V)
- Gewicht: ca. 200 g
- Verbindungsleitungslänge: ca. 900 mm
- Betriebs- und Lagertemperaturbereich:
-10 °C bis +55 °C (Klimakategorie N)
- Relative Luftfeuchte: 20 % bis 96 % (Klimakategorie N)
- Rückregelzeiten (thermischer Schutz):
Spannung Zeit
® digital plus
230 V 30 s
400 V 9 s
750 V 2 s
Achtung!
Spannungsprüfer ist bei leerer Batterie nicht funktions-
fähig! Entfernen Sie bei längerer Lagerung die Batte-
rien aus dem Gerät!
9. Allgemeine Wartung
Reinigen Sie das Gehäuse äußerlich mit einem saube-
ren trockenen Tuch (Ausnahme spezielle Reinigungs-
tücher). Verwenden Sie keine Lösungs- und/ oder
Scheuermittel, um den Spannungsprüfer zu reinigen.
Achten Sie unbedingt darauf, dass das Batteriefach
und die Batteriekontakte nicht durch auslaufendes
Batterie-Elektrolyt verunreinigt werden.
Falls Elektrolytverunreinigungen oder weiße Ablage-
rungen im Bereich der Batterie oder des Batteriege-
häuses vorhanden sind, reinigen Sie auch diese mit
einem trockenen Tuch.
Bei Verschleiß oder Beschädigung des O-Ringes vom
Batteriefach wird die angegebene Schutzart (Staub
und Wasserschutz) nicht mehr erfüllt. Der O-Ring ist
dann zu ersetzen.
Unter der BENNING Teile-Nummer 772894 kann der
O-Ring bezogen werden. Neuen O-Ring mit Glyzerin
oder Talkum benetzen, damit das Batteriefach leicht-
gängig ver- und entriegelt werden kann.
10. Umweltschutz
Bitte führen Sie das Gerät am Ende seiner
Lebensdauer den zur Verfügung stehenden
Rückgabe- und Sammelsystemen zu.
3,5 mA
n
