5: Anschließen der
Antennen

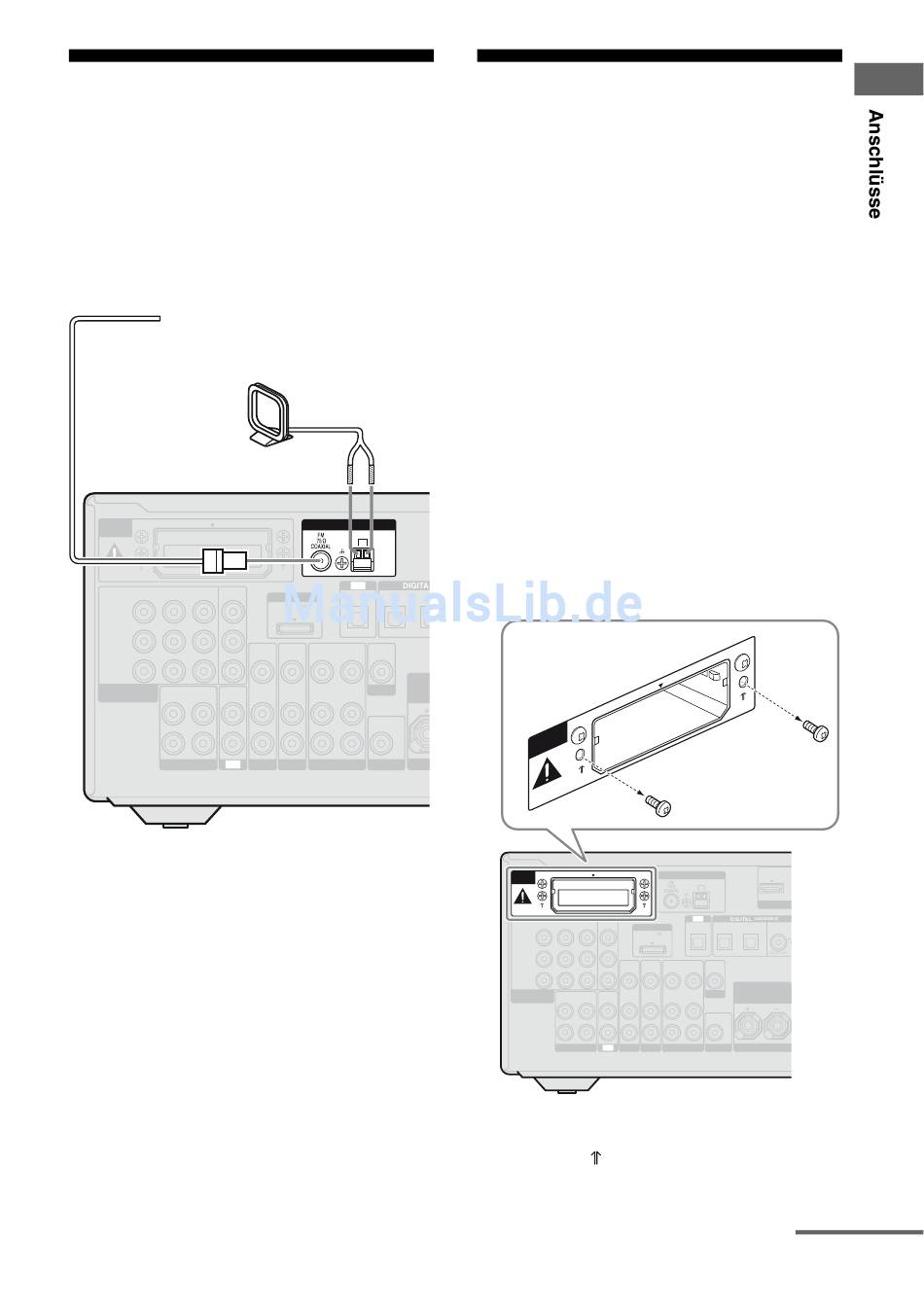

Sie können die mitgelieferte MW-
Rahmenantenne und die UKW-Wurfantenne
anschließen.
Ziehen Sie das Netzkabel vor dem
Anschließen der Antennenkabel ab.
UKW-Wurfantenne (mitgeliefert)
EZW-T100
MONITOR
IN 3 IN 2 IN 1
OUT
Y
P /C
B B
P /C
R R
COMPONENT VIDEO
AUDIO AUDIO AUDIO
ASSIGNABLE (INPUT ONLY)
OUT IN IN
L
R
SA-CD/CD/CD-R TV
Hinweise
• Zur Vermeidung von Interferenzen positionieren
Sie die MW-Rahmenantenne nicht in der Nähe des
Receivers und anderer Komponenten.
• Ziehen Sie die UKW-Wurfantenne vollständig aus.
• Richten Sie die UKW-Wurfantenne nach dem
Anschließen so horizontal wie möglich aus.
MW-Rahmenantenne
(mitgeliefert)
ANTENNA
AM
TV
DMPORT
DC5V
SAT/
0.7A MAX
CATV
IN
IN
OPTICAL OPTICAL
VIDEO VIDEO VIDEO VIDEO VIDEO
IN IN OUT IN OUT
SURR
FR
MONITOR
AUDIO AUDIO AUDIO AUDIO
BI-A
IN IN OUT IN
AUDIO
OUT
BD VIDEO 1
SAT/CATV SUBWOOFER
6: Einsetzen des
Übertragungsmoduls/
Sende-Empfangsmoduls
Um die S-AIR-Funktion verwenden zu
können, setzen Sie das Übertragungsmodul
(nicht mitgeliefert) in die S-AIR-Haupteinheit
(am Receiver) und das Sende-Empfangsmodul
(nicht mitgeliefert) in die S-AIR-Nebeneinheit
ein.
Hinweise
• Ziehen Sie das Netzkabel vor dem Einsetzen des
Übertragungsmoduls/Sende-Empfangsmoduls ab.
• Berühren Sie nicht die Kontakte des
Übertragungsmoduls/Sende-Empfangsmoduls.
Einsetzen des
Übertragungsmoduls in die
S-AIR-Haupteinheit
1
Drehen Sie die Schrauben heraus.
0 0
- T 1
E Z W
EZW-T100
MONITOR
IN 3 IN 2 IN 1
OUT DMPORT
DC5V
Y
0.7A MAX
P /C
B B
VIDEO VIDEO
IN IN
P /C
R R
COMPONENT VIDEO
AUDIO AUDIO AUDIO AUDIO AUDIO
ASSIGNABLE (INPUT ONLY)
OUT IN IN IN IN
L
R
SA-CD/CD/CD-R TV BD
SAT/CATV
Hinweis
Drehen Sie nur die Schrauben heraus, auf die die
Markierung zeigt. Keine anderen Schrauben
herausdrehen!
ANTENNA
IN 4
AM
TV
SAT/
BD
CATV
IN
IN
IN
OPTICAL OPTICAL
VIDEO VIDEO VIDEO
OUT IN OUT
SURROUND BACK/
FRONT HIGH/
MONITOR
AUDIO AUDIO
BI-AMP/ FRONT B
OUT IN
R
AUDIO
OUT
VIDEO 1
SUBWOOFER
