5: Anschließen der Antennen

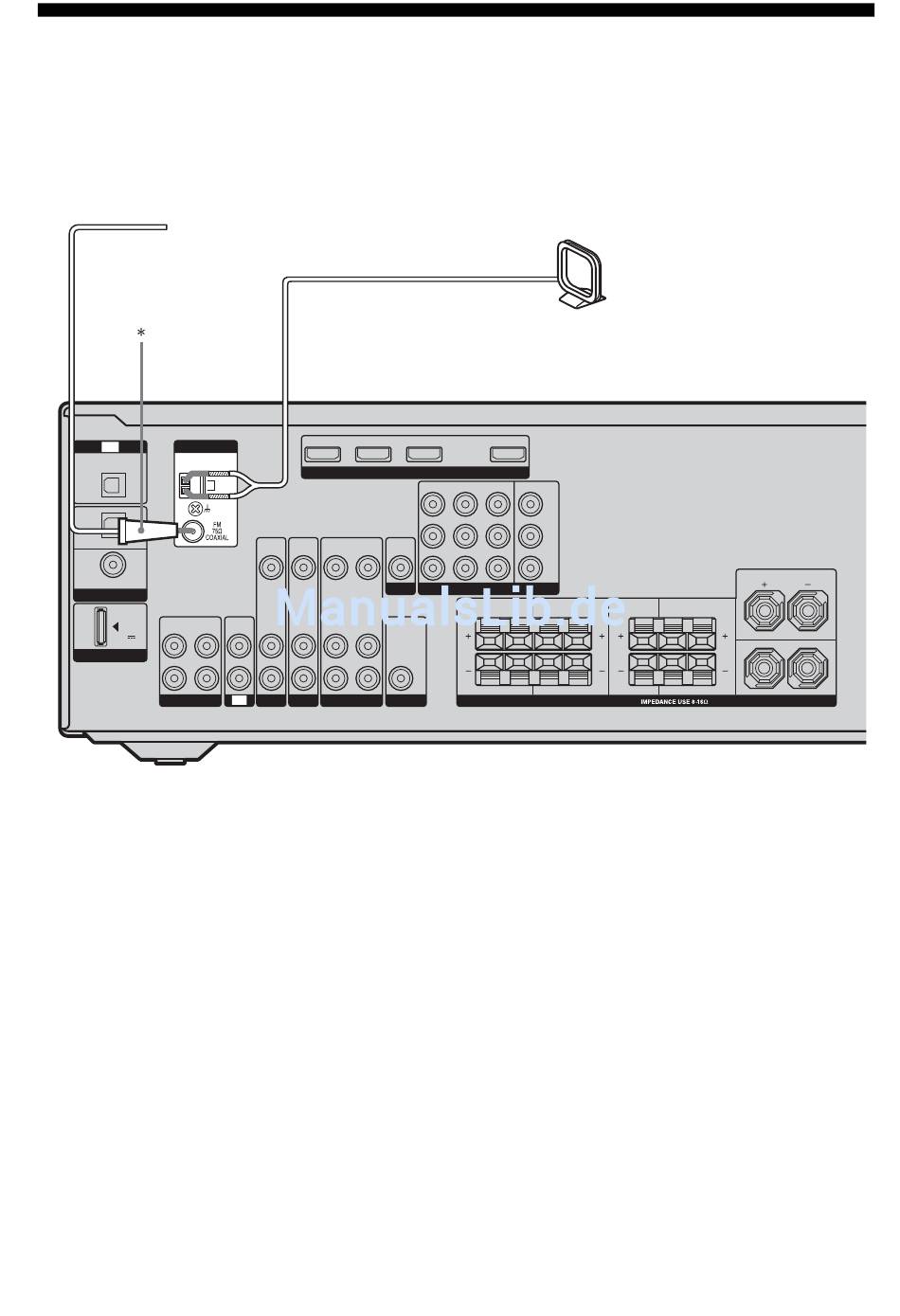

Schließen Sie die mitgelieferte AM-
Ringantenne und die UKW-Wurfantenne an.
Lösen Sie unbedingt das Netzkabel, bevor Sie
die Antennen anschließen.
UKW-Wurfantenne (mitgeliefert)
TV ANTENNA
OPTICAL
IN
SAT
IN
OPTICAL
DVD
IN
COAXIAL
DIGITAL
(ASSIGNABLE)
OUT IN
DC5V
0.7A MAX
L
DMPORT
R
SA-CD/CD/CD-R
* Die Form des Anschlusses hängt vom Gebietscode
des Receivers ab.
Hinweise
• Um Interferenzen zu vermeiden, halten Sie die
AM-Ringantenne vom Receiver und anderen
Komponenten fern.
• Breiten Sie die UKW-Wurfantenne unbedingt
ganz aus.
• Achten Sie darauf, dass die UKW-Wurfantenne
nach dem Anschließen möglichst horizontal
ausgerichtet ist.
