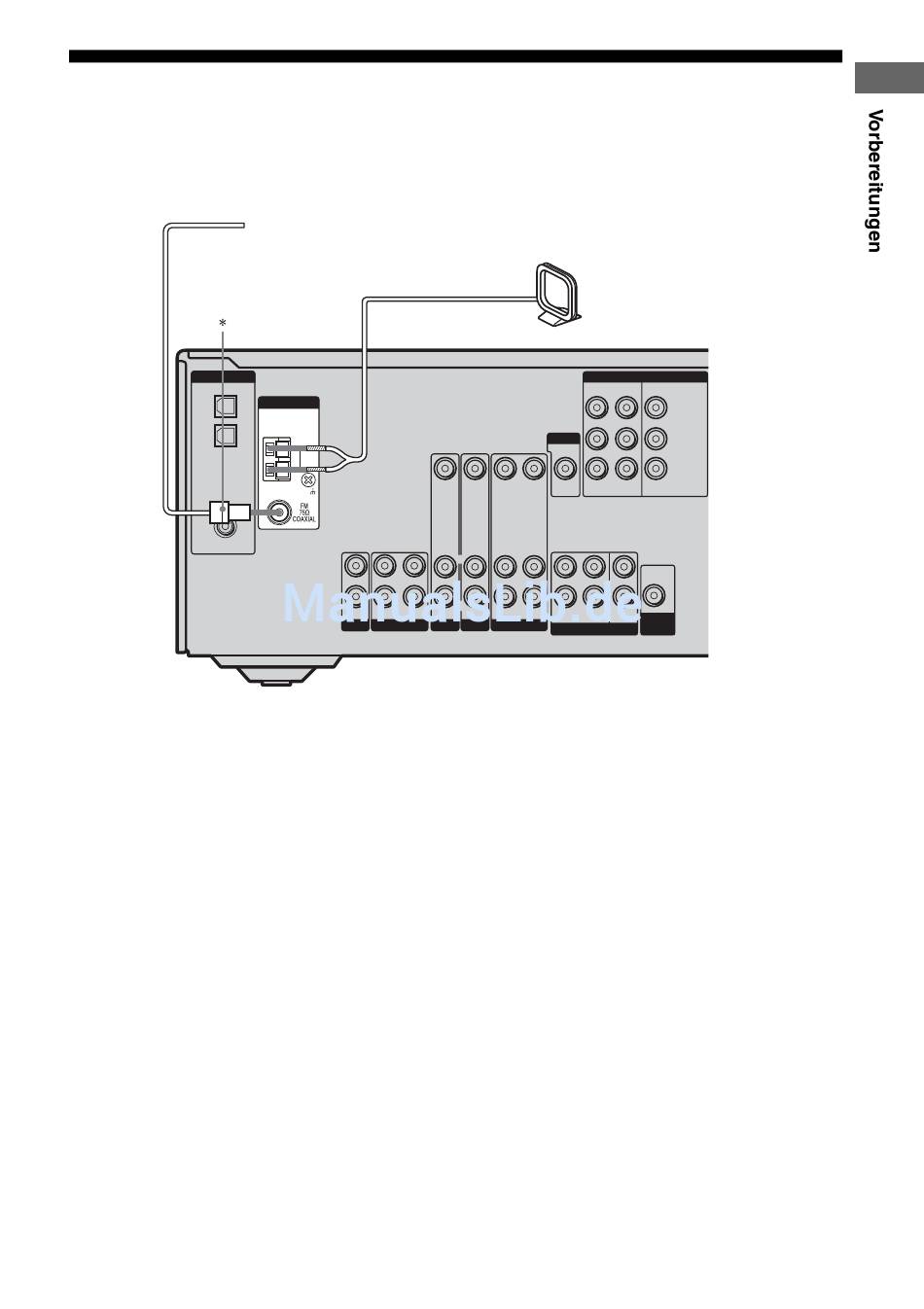

4: Anschließen der Antennen
Schließen Sie die mitgelieferte AM-
Ringantenne und die UKW-Wurfantenne an.
DIGITAL
OPTICAL
VIDEO 1
IN
VIDEO 2
IN
DVD
IN
COAXIAL
* Die Form des Anschlusses hängt vom Gebietscode
des Receivers ab.
Hinweise
• Um Interferenzen zu vermeiden, halten Sie die
AM-Ringantenne vom Receiver und anderen
Komponenten fern.
• Breiten Sie die UKW-Wurfantenne unbedingt ganz
aus.
• Achten Sie darauf, dass die UKW-Wurfantenne
nach dem Anschließen möglichst horizontal
ausgerichtet ist.
UKW-Wurfantenne (mitgeliefert)
ANTENNA
AM
L
L
R
R
IN OUT IN
SA-CD/CD MD/TAPE
AM-Ringantenne
(mitgeliefert)
COMPONENT VIDEO
ASSIGNABLE
MONITOR
VIDEO IN VIDEO IN VIDEO OUT VIDEO IN VIDEO OUT DVD
IN
L L L
R R R
AUDIO IN AUDIO IN AUDIO OUT AUDIO IN
FRONT SURROUND
DVD VIDEO 2 VIDEO 1
MULTI CH IN
Y
P /C
B B
/B–Y
P /C
R R
/R–Y
VIDEO 2 MONITOR
IN OUT
AUDIO
OUT
CENTER
SUB
WOOFER
SUB
WOOFER
25
DE
