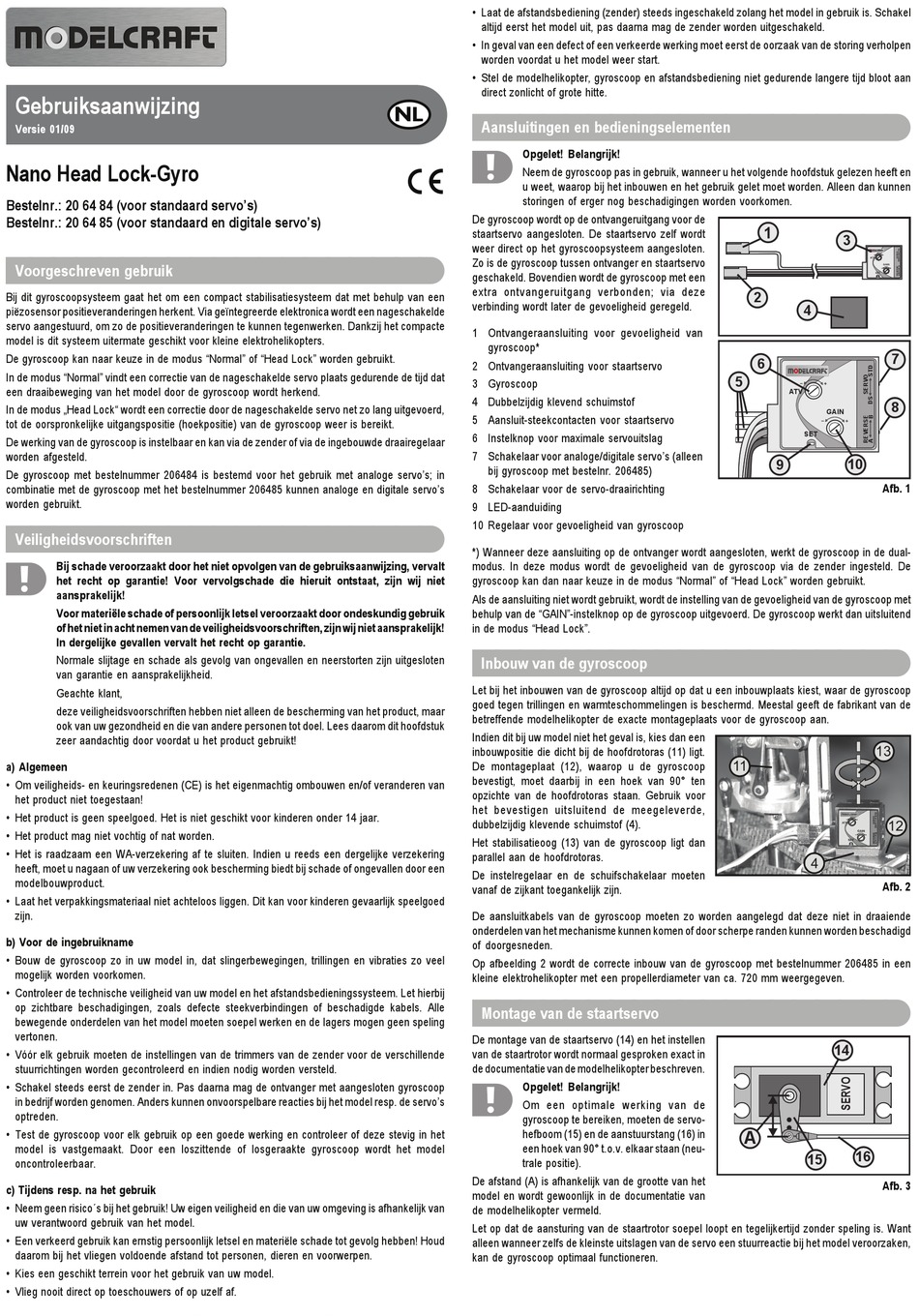

Gebruiksaanwijzing
Versie 01/09
Nano Head Lock-Gyro
Bestelnr.: 20 64 84 (voor standaard servo's)
Bestelnr.: 20 64 85 (voor standaard en digitale servo's)
Voorgeschreven gebruik
Bij dit gyroscoopsysteem gaat het om een compact stabilisatiesysteem dat met behulp van een
piëzosensor positieveranderingen herkent. Via geïntegreerde elektronica wordt een nageschakelde
servo aangestuurd, om zo de positieveranderingen te kunnen tegenwerken. Dankzij het compacte
model is dit systeem uitermate geschikt voor kleine elektrohelikopters.
De gyroscoop kan naar keuze in de modus "Normal" of "Head Lock" worden gebruikt.
In de modus "Normal" vindt een correctie van de nageschakelde servo plaats gedurende de tijd dat
een draaibeweging van het model door de gyroscoop wordt herkend.
In de modus „Head Lock" wordt een correctie door de nageschakelde servo net zo lang uitgevoerd,
tot de oorspronkelijke uitgangspositie (hoekpositie) van de gyroscoop weer is bereikt.
De werking van de gyroscoop is instelbaar en kan via de zender of via de ingebouwde draairegelaar
worden afgesteld.
De gyroscoop met bestelnummer 206484 is bestemd voor het gebruik met analoge servo's; in
combinatie met de gyroscoop met het bestelnummer 206485 kunnen analoge en digitale servo's
worden gebruikt.
Veiligheidsvoorschriften
Bij schade veroorzaakt door het niet opvolgen van de gebruiksaanwijzing, vervalt
het recht op garantie! Voor vervolgschade die hieruit ontstaat, zijn wij niet
aansprakelijk!
Voor materiële schade of persoonlijk letsel veroorzaakt door ondeskundig gebruik
of het niet in acht nemen van de veiligheidsvoorschriften, zijn wij niet aansprakelijk!
In dergelijke gevallen vervalt het recht op garantie.
Normale slijtage en schade als gevolg van ongevallen en neerstorten zijn uitgesloten
van garantie en aansprakelijkheid.
Geachte klant,
deze veiligheidsvoorschriften hebben niet alleen de bescherming van het product, maar
ook van uw gezondheid en die van andere personen tot doel. Lees daarom dit hoofdstuk
zeer aandachtig door voordat u het product gebruikt!
a) Algemeen
• Om veiligheids- en keuringsredenen (CE) is het eigenmachtig ombouwen en/of veranderen van
het product niet toegestaan!
• Het product is geen speelgoed. Het is niet geschikt voor kinderen onder 14 jaar.
• Het product mag niet vochtig of nat worden.
• Het is raadzaam een WA-verzekering af te sluiten. Indien u reeds een dergelijke verzekering
heeft, moet u nagaan of uw verzekering ook bescherming biedt bij schade of ongevallen door een
modelbouwproduct.
• Laat het verpakkingsmateriaal niet achteloos liggen. Dit kan voor kinderen gevaarlijk speelgoed
zijn.
b) Voor de ingebruikname
• Bouw de gyroscoop zo in uw model in, dat slingerbewegingen, trillingen en vibraties zo veel
mogelijk worden voorkomen.
• Controleer de technische veiligheid van uw model en het afstandsbedieningssysteem. Let hierbij
op zichtbare beschadigingen, zoals defecte steekverbindingen of beschadigde kabels. Alle
bewegende onderdelen van het model moeten soepel werken en de lagers mogen geen speling
vertonen.
• Vóór elk gebruik moeten de instellingen van de trimmers van de zender voor de verschillende
stuurrichtingen worden gecontroleerd en indien nodig worden versteld.
• Schakel steeds eerst de zender in. Pas daarna mag de ontvanger met aangesloten gyroscoop
in bedrijf worden genomen. Anders kunnen onvoorspelbare reacties bij het model resp. de servo's
optreden.
• Test de gyroscoop voor elk gebruik op een goede werking en controleer of deze stevig in het
model is vastgemaakt. Door een loszittende of losgeraakte gyroscoop wordt het model
oncontroleerbaar.
c) Tijdens resp. na het gebruik
• Neem geen risico´s bij het gebruik! Uw eigen veiligheid en die van uw omgeving is afhankelijk van
uw verantwoord gebruik van het model.
• Een verkeerd gebruik kan ernstig persoonlijk letsel en materiële schade tot gevolg hebben! Houd
daarom bij het vliegen voldoende afstand tot personen, dieren en voorwerpen.
• Kies een geschikt terrein voor het gebruik van uw model.
• Vlieg nooit direct op toeschouwers of op uzelf af.
• Laat de afstandsbediening (zender) steeds ingeschakeld zolang het model in gebruik is. Schakel
altijd eerst het model uit, pas daarna mag de zender worden uitgeschakeld.
• In geval van een defect of een verkeerde werking moet eerst de oorzaak van de storing verholpen
worden voordat u het model weer start.
• Stel de modelhelikopter, gyroscoop en afstandsbediening niet gedurende langere tijd bloot aan
direct zonlicht of grote hitte.
Aansluitingen en bedieningselementen
Opgelet! Belangrijk!
Neem de gyroscoop pas in gebruik, wanneer u het volgende hoofdstuk gelezen heeft en
u weet, waarop bij het inbouwen en het gebruik gelet moet worden. Alleen dan kunnen
storingen of erger nog beschadigingen worden voorkomen.
De gyroscoop wordt op de ontvangeruitgang voor de
staartservo aangesloten. De staartservo zelf wordt
weer direct op het gyroscoopsysteem aangesloten.
Zo is de gyroscoop tussen ontvanger en staartservo
geschakeld. Bovendien wordt de gyroscoop met een
extra ontvangeruitgang verbonden; via deze
verbinding wordt later de gevoeligheid geregeld.
1 Ontvangeraansluiting voor gevoeligheid van
gyroscoop*
2 Ontvangeraansluiting voor staartservo
3 Gyroscoop
4 Dubbelzijdig klevend schuimstof
5 Aansluit-steekcontacten voor staartservo
6 Instelknop voor maximale servouitslag
7 Schakelaar voor analoge/digitale servo's (alleen
bij gyroscoop met bestelnr. 206485)
8 Schakelaar voor de servo-draairichting
9 LED-aanduiding
10 Regelaar voor gevoeligheid van gyroscoop
*) Wanneer deze aansluiting op de ontvanger wordt aangesloten, werkt de gyroscoop in de dual-
modus. In deze modus wordt de gevoeligheid van de gyroscoop via de zender ingesteld. De
gyroscoop kan dan naar keuze in de modus "Normal" of "Head Lock" worden gebruikt.
Als de aansluiting niet wordt gebruikt, wordt de instelling van de gevoeligheid van de gyroscoop met
behulp van de "GAIN"-instelknop op de gyroscoop uitgevoerd. De gyroscoop werkt dan uitsluitend
in de modus "Head Lock".
Inbouw van de gyroscoop
Let bij het inbouwen van de gyroscoop altijd op dat u een inbouwplaats kiest, waar de gyroscoop
goed tegen trillingen en warmteschommelingen is beschermd. Meestal geeft de fabrikant van de
betreffende modelhelikopter de exacte montageplaats voor de gyroscoop aan.
Indien dit bij uw model niet het geval is, kies dan een
inbouwpositie die dicht bij de hoofdrotoras (11) ligt.
De montageplaat (12), waarop u de gyroscoop
bevestigt, moet daarbij in een hoek van 90° ten
opzichte van de hoofdrotoras staan. Gebruik voor
het bevestigen uitsluitend de meegeleverde,
dubbelzijdig klevende schuimstof (4).
Het stabilisatieoog (13) van de gyroscoop ligt dan
parallel aan de hoofdrotoras.
De instelregelaar en de schuifschakelaar moeten
vanaf de zijkant toegankelijk zijn.
De aansluitkabels van de gyroscoop moeten zo worden aangelegd dat deze niet in draaiende
onderdelen van het mechanisme kunnen komen of door scherpe randen kunnen worden beschadigd
of doorgesneden.
Op afbeelding 2 wordt de correcte inbouw van de gyroscoop met bestelnummer 206485 in een
kleine elektrohelikopter met een propellerdiameter van ca. 720 mm weergegeven.
Montage van de staartservo
De montage van de staartservo (14) en het instellen
van de staartrotor wordt normaal gesproken exact in
de documentatie van de modelhelikopter beschreven.
Opgelet! Belangrijk!
Om een optimale werking van de
gyroscoop te bereiken, moeten de servo-
hefboom (15) en de aanstuurstang (16) in
een hoek van 90° t.o.v. elkaar staan (neu-
trale positie).
De afstand (A) is afhankelijk van de grootte van het
model en wordt gewoonlijk in de documentatie van
de modelhelikopter vermeld.
Let op dat de aansturing van de staartrotor soepel loopt en tegelijkertijd zonder speling is. Want
alleen wanneer zelfs de kleinste uitslagen van de servo een stuurreactie bij het model veroorzaken,
kan de gyroscoop optimaal functioneren.
1
3
ATV
GAIN
SET
2
4
7
6
5
ATV
8
GAIN
SET
10
9
Afb. 1
Afb. 2
14
A
16
15
Afb. 3
