Montage Wandhalter

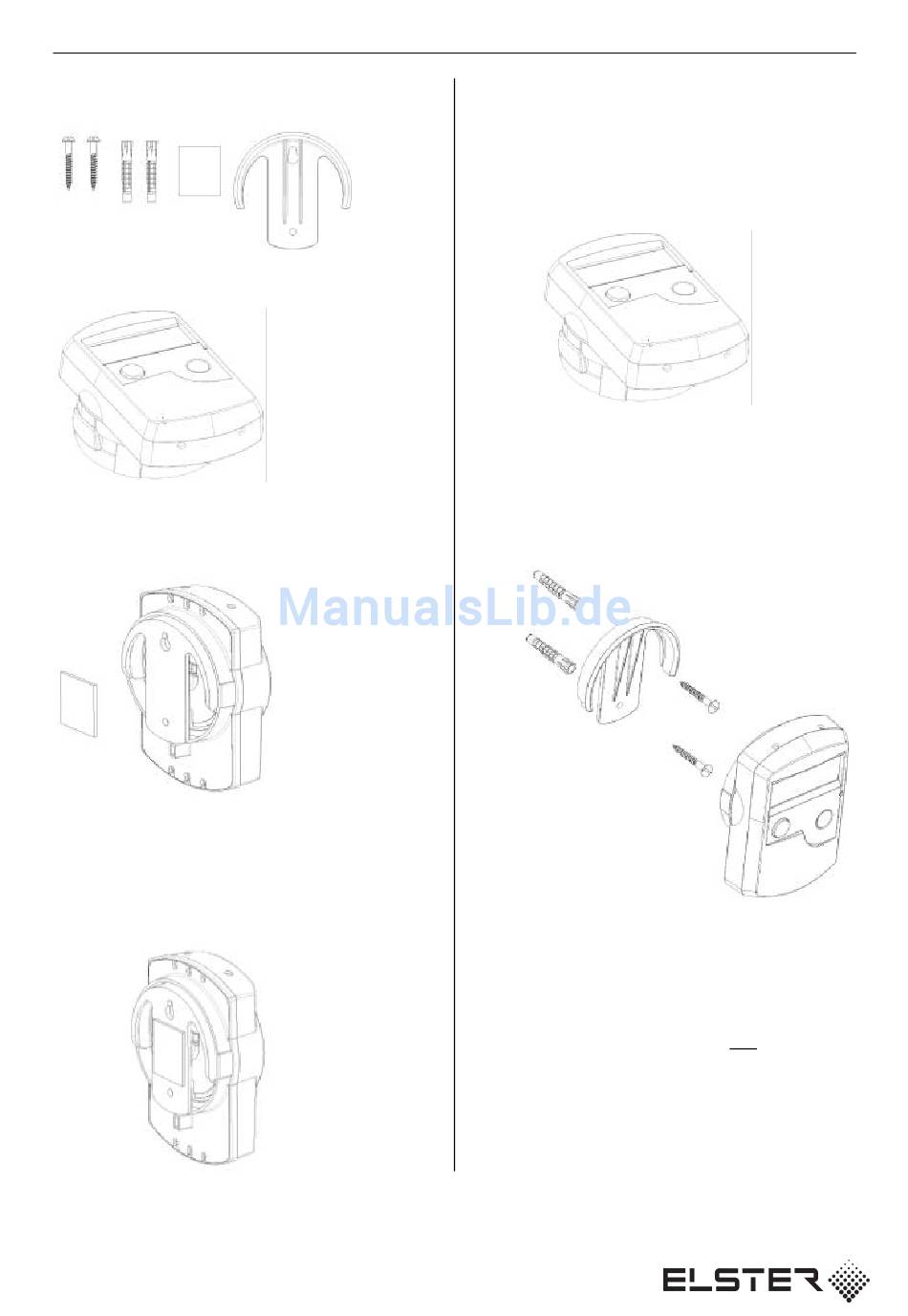

10. Montage Wandhalter
Lieferumfang
A. Montage mit Klebepad
1. Die seitlichen Einraststellen auf dem Split-
Adapter mit einer Hand leicht drücken und
gleichzeitig das Rechenwerkgehäuse mit der
anderen Hand nach oben abziehen.
2. Den Wandhalter am Gerät einrasten.
Schutzfolie vom Klebepad entfernen
Pad auf den Wandhalter aufkleben.
3. Andere Schutzfolie vom Pad entfernen
und das Gerät mit dem Wandhalter fest
an die Montagestelle andrücken.
06.2006 / 6
B. Montage mit Dübeln
1. Die seitlichen Einraststellen auf dem Adapter
mit einer Hand leicht drücken und gleichzeitig
das Rechenwerkgehäuse mit der anderen
Hand nach oben abziehen
Löcher für die Dübel bohren ( ∅ 6mm, Tiefe
2.
40 mm). Dabei die maximale Länge des
weißen Verbindungskabels zwischen Volu-
menmessteil und Wärmezähler beachten.
3. Wandhalter festschrauben.
4. Das Gerät auf den Wandadapter aufsetzen.
C. Abnehmen des Wärmezählers vom
Wandadapter
Gehäuse nach oben schieben und nach vorne
wegziehen.
Artikel Nr. ER41138-00
F90 M
