IKA RV 10 control Betriebsanleitung Seite 26

Einstellen des unteren Endanschlages
ACHTUNG! In Abhängigkeit von Kolbengröße, Einstellwinkel des
Rotationsantriebes sowie Heizbad- und Liftposition kann der Ver-
dampferkolben am Heizbad aufstehen. Glasbruchgefahr!
Begrenzen Sie mit dem variablen Endanschlag die untere Liftposition.
Im manuellen Modus ist eine beliebige Positionierung des Liftes mit-
tels der Tasten "L" und "M" möglich. Es erfolgt keine automatische
Abschaltung bei Kollision.
☞ Drücken Sie die Taste "M" bis der Lift die gewünschte Position
erreicht.
Hinweis: Der Verdampferkolben sollte zu 2/3 im Heizbad eintau-
chen.

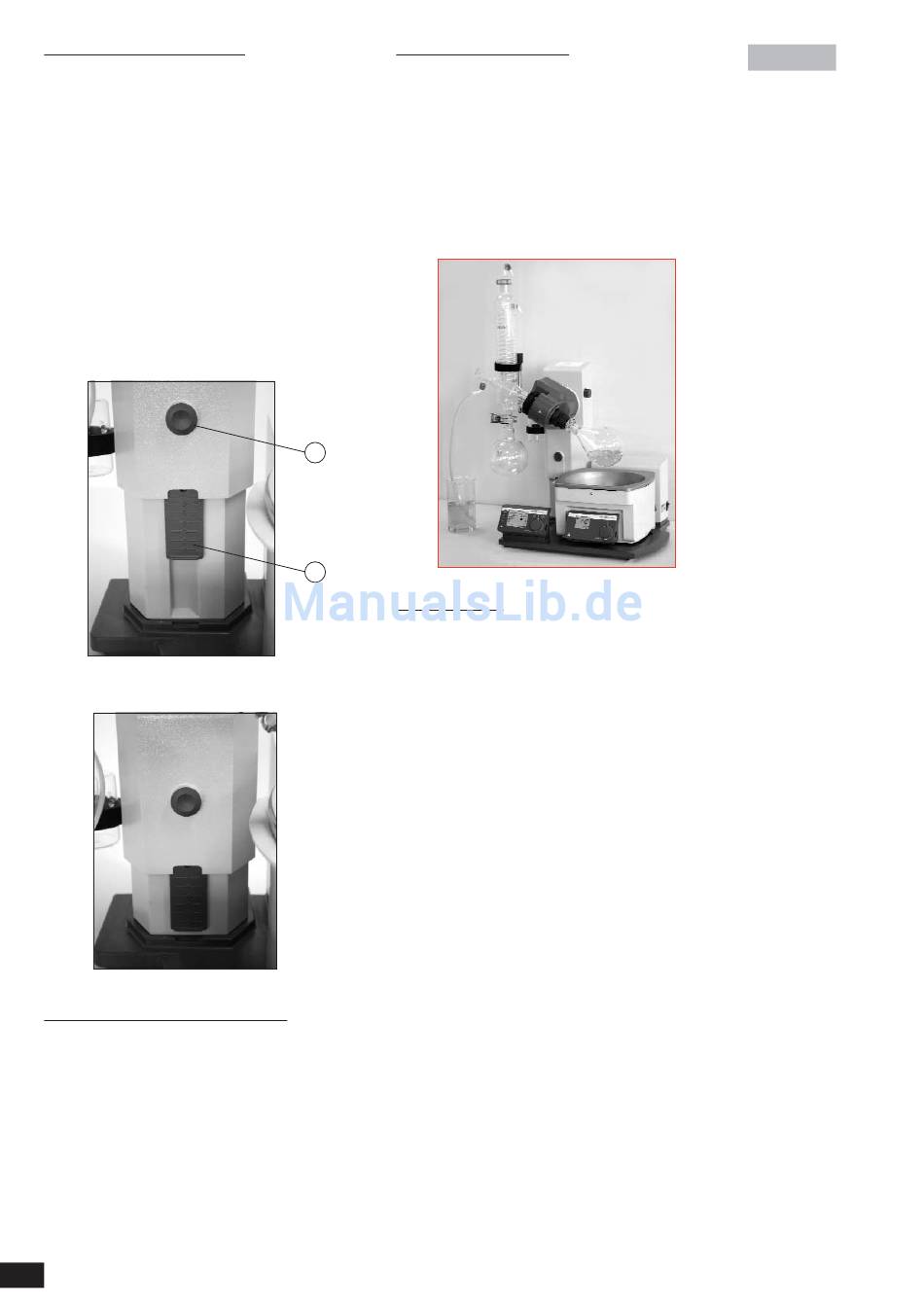

☞ Zur Verstellung des Anschlagelementes (Q) drücken Sie den zen-
tralen Knopf (R) an der Liftvorderseite (Fig. 28).
☞ Schieben Sie den Anschlag (Q) in die untere Endlage (Fig. 29).
☞ Drücken Sie die Taste "L" bis der Lift den oberen Endanschlag
erreicht.
Hinweis: Der Weg ist von 0 – 6 cm begrenzt.
Überprüfen Sie die Funktion der Endabschaltung:
☞ Fahren Sie den Lift durch dauerhaftes Drücken der Taste "M"
nach unten.
☞ Der Antrieb stellt bei Erreichen der eingestellten unteren Endlage
automatisch ab.
☞ Fahren Sie den Antrieb wieder in die obere Position.
26
Befüllen des Verdampferkolbens
Vor Befüllen des Verdampferkolbens wird mittels Vakuumsteuerung
die Glasapparatur auf Soll-Druck geregelt.
☞ Befüllen Sie nun über die Nachspeiseleitung den Verdampferkolben,
siehe Fig. 30.
☞ Aufgrund des vorhandenen Unterdrucks wird das Lösemittel in
den Verdampferkolben gesaugt. Dadurch können Sie die Löse-
mittelverluste durch Absaugen so gering wie möglich halten.
☞ Sie können auch vor Anlegen des Vakuums den Verdampferkol-
ben manuell befüllen. Der Verdampferkolben sollte nicht über die
Hälfte seines Volumens gefüllt werden.
Hinweis: Achtung! Maximal zulässige Zuladung (Verdampferkol-
ben und Inhalt) beträgt 3 kg.
R
Q
Aufstellung Heizbad
Beachten Sie auch die Betriebsanleitung des Heizbades
HB 10 control!
☞ Fahren Sie den Lift in die untere Position und überprüfen Sie die
Fig.28
Heizbadposition zur Lage des Verdampferkolbens. Bei Verwen-
dung von größeren Verdampferkolben (2 bzw. 3 Liter) bzw. je
nach eingestelltem Winkel des Rotationsantriebs können Sie das
Heizbad um 50 mm nach rechts verschieben.
☞ Befüllen Sie das Heizbad mit dem Temperiermedium bis der Ver-
dampferkolben zu 2/3 seines Volumens mit Temperiermedium
umgeben ist.
☞ Schalten Sie den Rotationsantrieb ein und erhöhen Sie die Dreh-
zahl langsam.
Hinweis: Vermeiden Sie Wellenbildung.
☞ Schalten Sie das Heizbad am Hauptschalter ein.
Hinweis: Vermeiden Sie Spannungen am Glas durch unterschiedli-
che Verdampferkolben- und Heizbadtemperatur beim Absenken
des Verdampferkolbens in das Heizbad!
Hinweis: Verwenden Sie anderes Zubehör als das originale Zubehör
von IKA, ist der Verschiebeweg des Heizbades von 50 mm even-
tuell nicht mehr ausreichend, insbesondere beim Einsatz von 3 l -
Verdampferkolben und Schaumbremse.
Fig.29
Verwenden Sie die IKA Anbauplatte RV 10.3000, um den Ver-
schiebeweg des Heizbades um 150 mm zu erweitern.
Fig. 30
