Aufstellung

Antrieb RV 10 control

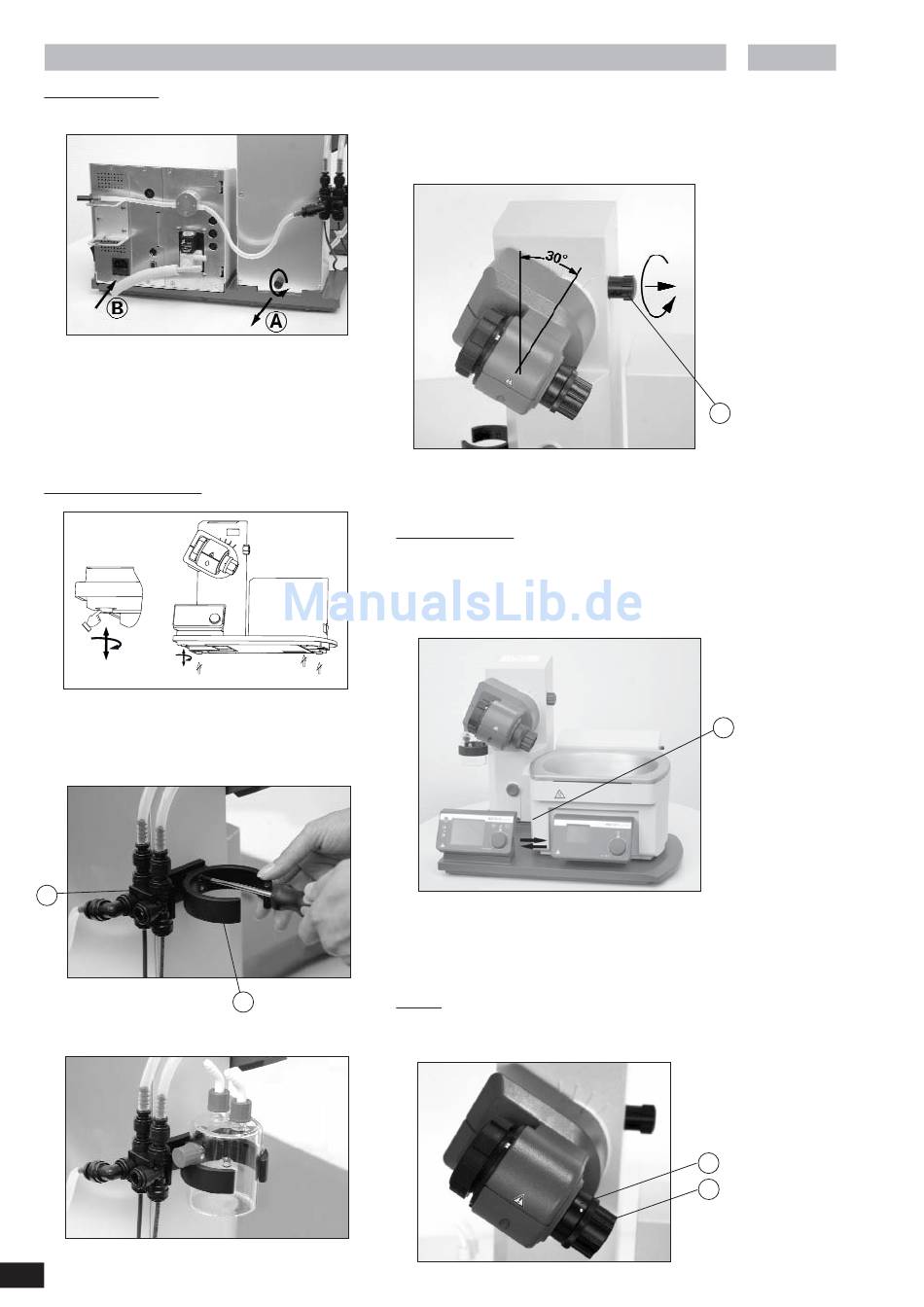

ACHTUNG! Transportsicherung lösen (Fig. 4a)!
☞ Halten Sie den Lift mit der Hand auf der Höhenposition und ent-
fernen Sie die Rändelschraube auf der Geräterückseite (A).
☞ Der Lift fährt nach Entfernen der Transsportsicherung langsam
in seine obere Endlage. Der Hub beträgt ca. 140 mm.
☞ Schließen Sie das Gerät mit der mitgelieferten Netzanschluss-
leitung an die Spannungsversorgung an (B).
Einstellbarer Gerätefuß (Fig. 4b)
Montage Woulff'sche Flasche (Fig. 5)
☞ Montieren Sie das Schlauchverbindungsstück (C) an die linke Lift-
seite.
☞ Montieren Sie den Halter (D) an das Schlauchverbindungsstück (C).
C
☞ Setzen Sie die Flasche ein und montieren Sie die mitgelieferten
Schlauchanschlüsse an die Flasche (Fig. 6).
8
☞ Lösen Sie die Klemmvorrichtung zur Winkeleinstellung des Ro-
tationsantriebes auf der rechten Liftseite durch Drehen der Griff-
schraube (E) gegen den Uhrzeigersinn (durch leichtes Drücken
und gleichzeitiges Drehen lässt sich die Griffschraube (E) weiter
aus- bzw. einfahren).
☞ Stellen Sie den Antrieb auf einen Winkel von ca. 30° (Fig. 7).
Fig. 4a
☞ Sichern Sie anschließend den Rotationsantrieb gegen Ver-
drehung durch Anziehen der Griffschraube im Uhrzeigersinn.
Heizbad HB 10 control
ACHTUNG! Beachten Sie die Betriebsanleitung des Heizbades, Ka-
pitel "Inbetriebnahme"!
☞ Stellen Sie das Heizbad auf die Stellfläche des Rotationsantriebes
und schieben sie es in die linke Position (Fig. 8).
Fig. 4b
Hinweis: Der Datenaustausch zwischen Antriebseinheit und Heiz-
bad findet mittels einer Infrarot- Schnittstelle (F) statt. Beachten Sie,
dass die Kommunikation nur bei freier, nicht unterbrochener Licht-
strecke gewährleistet ist!
Fig. 5
D

Glassatz

☞ Öffnen Sie die Arretierung des Dampfdurchführungsrohres (G)
durch Drehung um 60° gegen den Uhrzeigersinn (Fig. 9).
Fig. 6
Fig. 7
IR
Fig. 8
Fig. 9
E
F
G
H
