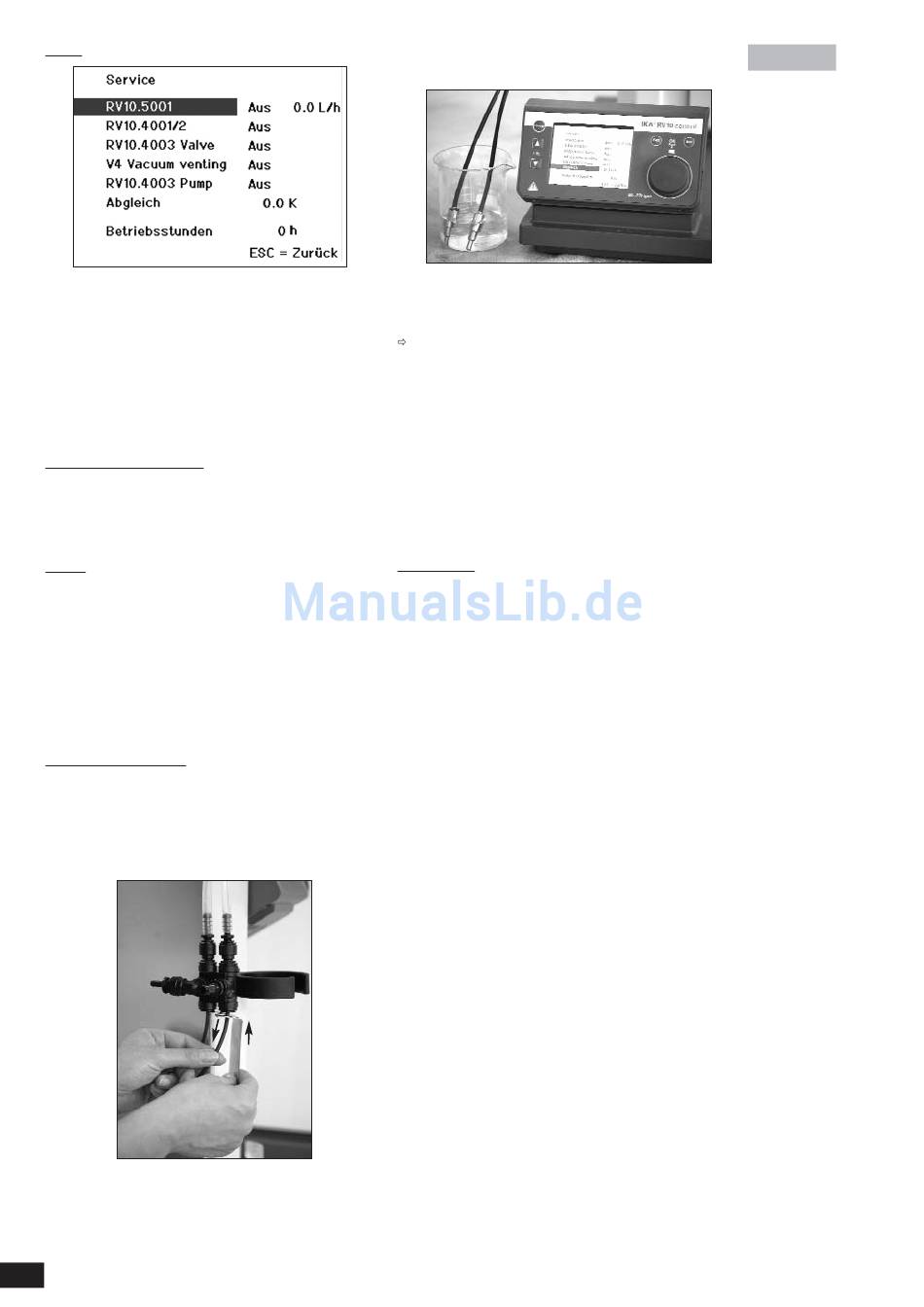

IKA RV 10 control Betriebsanleitung Seite 20

Service
☞ Wählen Sie durch Drehen des Dreh-/ Drückknopfes nach rechts/
links den gewünschten Menüpunkt aus.
☞ Drücken Sie den Dreh-/ Drückknopf.
☞ Drehen Sie den Dreh-/ Drückknopf um den Wert bzw. die Ein-
stellung zu ändern (die Größe der Veränderung ist abhängig von
der Drehgeschwindigkeit).
☞ Drücken Sie erneut den Dreh-/ Drückknopf, um die Änderung zu be-
enden.
Taste ESC: Sie verlassen das Menü. Alle Schaltvorgänge werden zu-
rückgesetzt, der Abgleich bleibt erhalten.
Schalten von Ventilen und Pumpe
Im Servicefall verwenden Sie das Servicemenü zur Funktionsprüfung
für das direkte Schalten von Ventilen und Pumpe z. B. RV10.5001.
Das Ventil RV10.5001 schaltet den Wasserkreislauf. In dieser Zeile wird
zusätzlich der aktuelle Kühlwasserdurchfluss angezeigt.
Abgleich
Der Menüpunkt „Abgleich" dient zum Abgleichen der Temperatur-
messfühler.
Die angezeigte Temperaturdifferenz wird auf Null abgeglichen. Die Ak-
tion kann nicht rückgängig gemacht werden.
Ein Abgleich der Temperaturmessfühler muss bei Austausch, Wechsel
bzw. Einbau neuer Temperaturmessfühler durchgeführt werden.
Kontaktieren Sie die Serviceabteilung.
Die im Lieferumfang enthaltenen Temperaturmessfühler sind werksei-
tig abgeglichen.
Durchführen des Abgleiches
☞ Aktivieren Sie den Menüpunkt "Abgleich" durch Drehen des
Dreh-/ Drückknopfes
☞ Demontieren Sie beide Fühler, indem Sie die Arretierung der Steck-
verbindung durch Zurückziehen des äußeren Ringes lösen und gleich-
zeitig den Temperaturfühler aus dem Steckverbinder herausziehen,
siehe Fig. 26.
☞ Zur erneuten Montage stecken Sie den Temperaturmessfühler über
ein anfängliches Widerstandsmoment hinaus, bis auf Anschlag in die
Steckverbindung.
20
☞ Füllen Sie raumtemperiertes Wasser in ein Becherglas (ca. 500 ml).
Tauchen Sie beide Fühler vollständig in das Wasser, siehe Fig. 27.
☞ Warten Sie bis sich die Temperaturanzeige im Menü "Service", Me-
nüpunkt "Abgleich" stabilisiert hat z.B. 0,2K.
☞ Drücken Sie den Dreh-/ Drückknopf.
Die angezeigte Temperaturdifferenz wird auf Null abgeglichen.
Ein Abgleich ist nur in einem Temperaturbereich zwischen + 0,5 K
und -0,5 K möglich. Sollte die Temperatur außerhalb dieses Berei-
ches sein, ist der Temperaturfühler defekt oder nicht korrekt ge-
steckt. Kontaktieren Sie bite die Serviceabteilung.
Falls Ihre Kühlwasserversorgung deutlich von den Vorgaben der
"Technischen Daten" abweicht und Sie dadurch die Startbedingun-
gen für die der automatischen Destillation nicht erreichen, ist even-
tuell ein neuer Abgleich der Temperaturmessfühler notwendig. Dies
kann jedoch im Modus "Autodestillation" zu einer reduzierten Mess-
genauigkeit der Destillatmenge führen.
Betriebsstunden
Dieser Wert dient der Information und kann nicht verändert werden.
Fig.26
Fig.27
