IKA RV 10 control Betriebsanleitung Seite 12

Vakuum

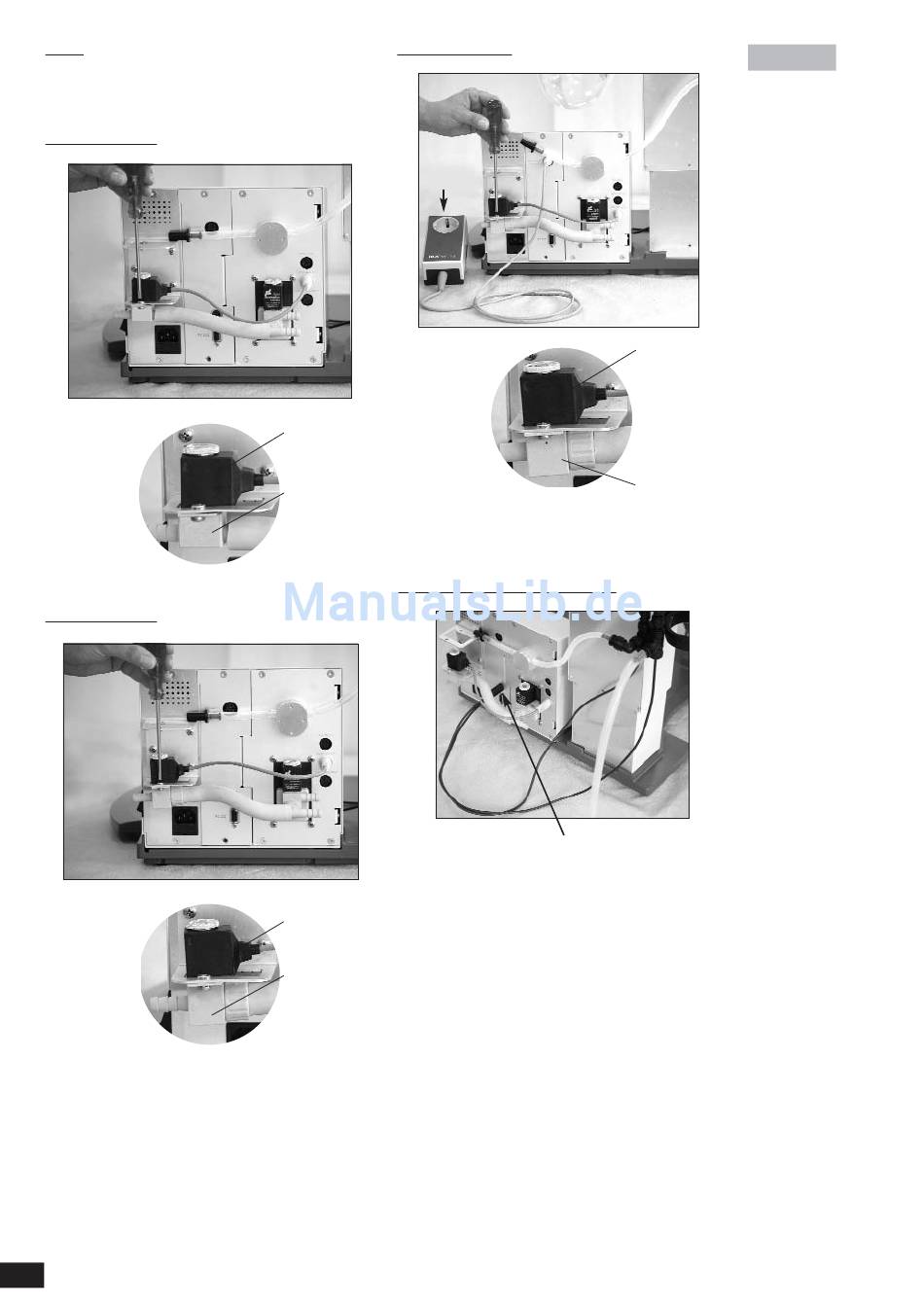

☞ Montieren Sie eines der optionalen Vakuumventile RV10.4001 bzw.
RV10.4002 oder RV10.4003 entsprechend Ihrer Vakuumanlage in die
dafür vorgesehene Halterung und verbinden Sie den Vakuum-
schlauch mit dem Ventil (Fig. 15a,b,c).
Anschluss RV 10.4001
Anschluss RV 10.4002
12
Anschluss RV 10.4003
Netz-
versorgung
Pumpe
Fig. 15a
Spule frei drehbar
Saugrichtung ent-
spricht der Kennzeich-
nung durch den Pfeil!
Achten Sie auf die Ein-
baulage!
Anschluss RV10 Temperaturmessfühler (dT)
Beachten Sie die Pfeilkennzeichnung!
Fig. 15b
Spule frei drehbar
Saugrichtung ent-
spricht der Kennzeich-
nung durch den Pfeil!
Achten Sie auf die Ein-
baulage!
Fig. 15c
Spule frei drehbar
Saugrichtung ent-
spricht der Kennzeich-
nung durch den Pfeil!
Achten Sie auf die Ein-
baulage!
Fig. 15d
dT
042009
