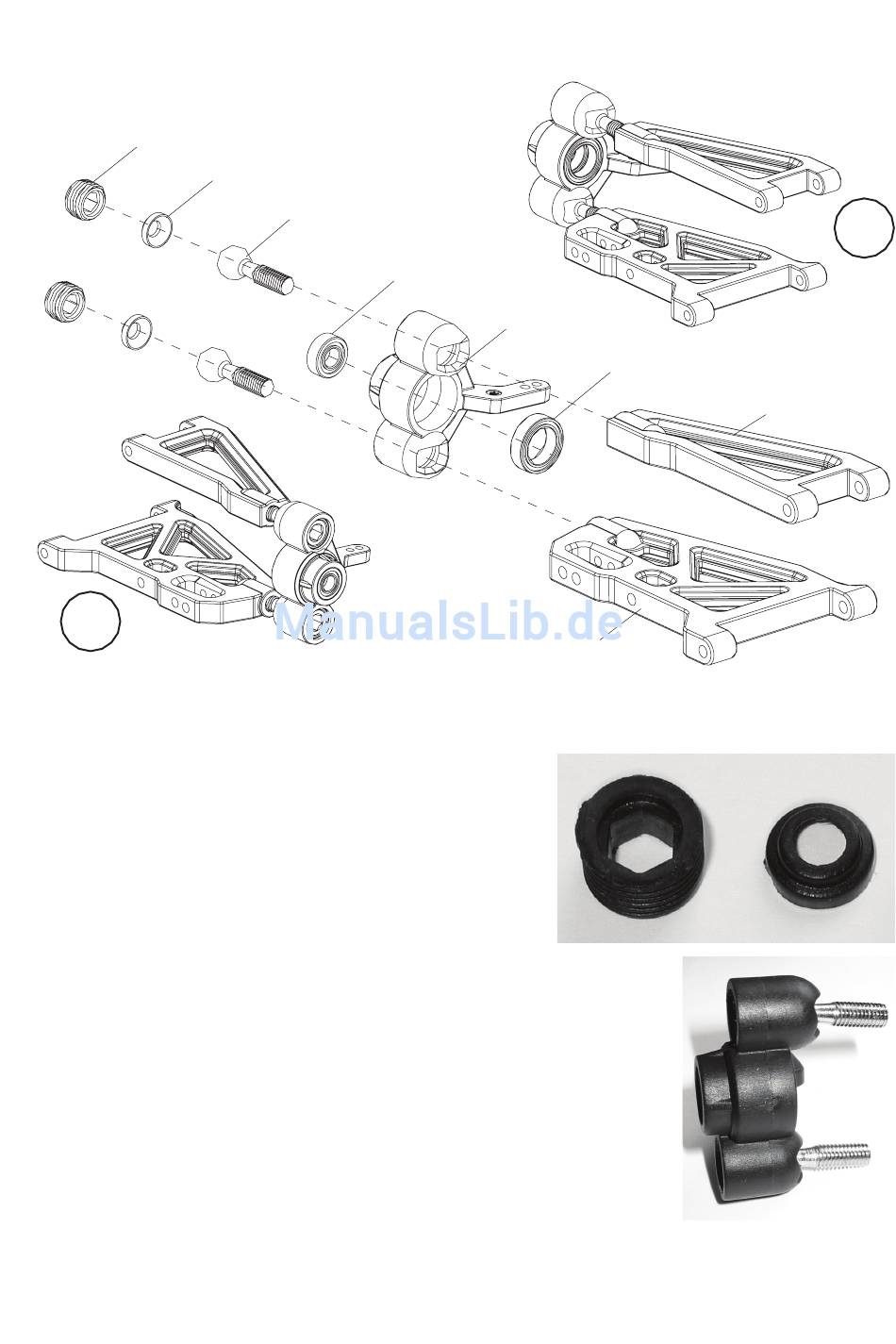

c) Querlenker vorn

B6
B5
B4
R
K2
B3
K1
B2
L
B1
Zwei Kugelkopfschrauben „B4" werden in je einen Achsschenkel „B3" gesteckt. Anschließend wird jede davon über
eine Gleithülse „B5" und eine Kunststoff-Madenschraube „B6" fixiert.
Achten Sie beim Einlegen der Gleithülse „B5" auf die richtige Orien-
tierung; gleiches gilt für die Madenschraube „B6".
Wenn Sie sich die Madenschraube „B6" genauer ansehen, so ist auf
einer Seite eine Öffnung, in die die Gleithülse genau hineinpasst.
Diese Seite der Madenschraube „B6" muss in Richtung Gleithülse
„B5" zeigen!
Drehen Sie die Madenschraube „B6" mittels einem Sechskant-
schlüssel nicht mit Gewalt fest, sondern gerade so weit, dass die
Kugelkopfschraube „B4" nicht wackelt aber auch nicht fest fixiert ist.
Achten Sie auf die richtige Anordnung der Achsschenkel für die linke und rechte Seite
des Fahrzeugs. Das Bild rechts zeigt den rechten Achsschenkel.
Mit einem kleineren Sechskantschlüssel lassen sich die Kugelkopfschrauben in die
Querlenker eindrehen.
Drehen Sie die Kugelkopfschrauben etwa 2/3 der Gewindelänge in die Querlenker.
