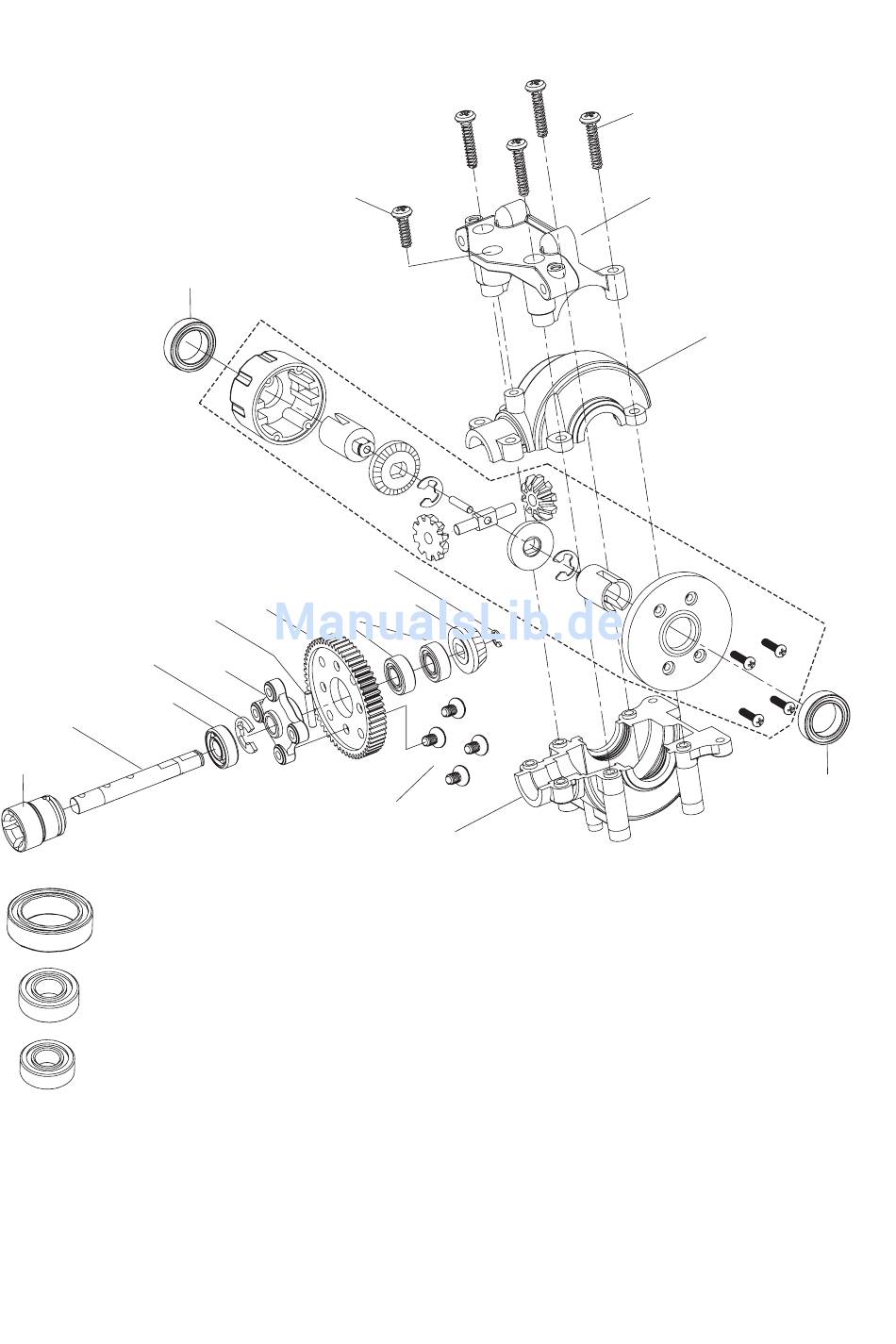

b) Hinteres Differenzial

SR2
K2
AC2
A5
K1 (Ø10 x Ø15 x 4)
K2 (Ø5 x Ø11 x 4)
K3 (Ø5 x Ø10 x 4)
Achten Sie darauf, die richtigen Kugellager zu verwenden. Das Kugellager „K3" ist etwas kleiner als „K2" und wird auf
der Seite zwischen Sicherungsring „SR2" und Kunststoffhülse „A5" gesteckt.
Das Bauteil „A4" ist das eigentliche Kegelrad-Differenzial und ist vormontiert.
S1 (10mm)
K1
Z2
ST2
K3
A6
SR1
Z1
S3
A3
S2 (15mm), 4x
A1
A2
A4
K1
11
