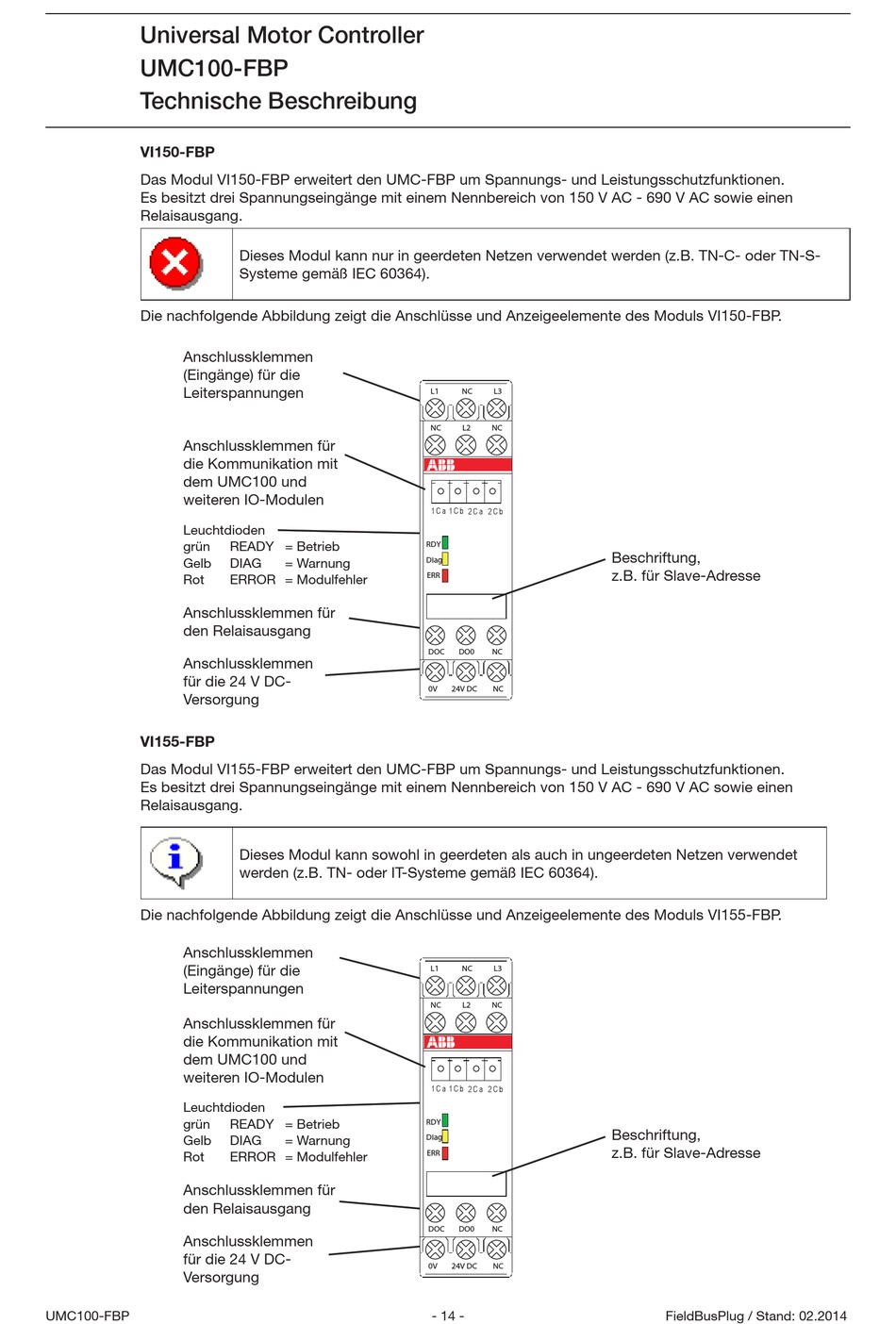

ABB UMC100-FBP Technische Beschreibung Seite 14

Universal Motor Controller
UMC100-FBP
Technische Beschreibung
VI150-FBP
Das Modul VI150-FBP erweitert den UMC-FBP um Spannungs- und Leistungsschutzfunktionen.
Es besitzt drei Spannungseingänge mit einem Nennbereich von 150 V AC - 690 V AC sowie einen
Relaisausgang.
Die nachfolgende Abbildung zeigt die Anschlüsse und Anzeigeelemente des Moduls VI150-FBP.
Anschlussklemmen
(Eingänge) für die
Leiterspannungen
Anschlussklemmen für
die Kommunikation mit
dem UMC100 und
weiteren IO-Modulen
Leuchtdioden
grün
Gelb
Rot
Anschlussklemmen für
den Relaisausgang
Anschlussklemmen
für die 24 V DC-
Versorgung
VI155-FBP
Das Modul VI155-FBP erweitert den UMC-FBP um Spannungs- und Leistungsschutzfunktionen.
Es besitzt drei Spannungseingänge mit einem Nennbereich von 150 V AC - 690 V AC sowie einen
Relaisausgang.
Die nachfolgende Abbildung zeigt die Anschlüsse und Anzeigeelemente des Moduls VI155-FBP.
Anschlussklemmen
(Eingänge) für die
Leiterspannungen
Anschlussklemmen für
die Kommunikation mit
dem UMC100 und
weiteren IO-Modulen
Leuchtdioden
grün
Gelb
Rot
Anschlussklemmen für
den Relaisausgang
Anschlussklemmen
für die 24 V DC-
Versorgung
UMC100-FBP
Dieses Modul kann nur in geerdeten Netzen verwendet werden (z.B. TN-C- oder TN-S-
Systeme gemäß IEC 60364).
READY = Betrieb
DIAG = Warnung
ERROR = Modulfehler
Dieses Modul kann sowohl in geerdeten als auch in ungeerdeten Netzen verwendet
werden (z.B. TN- oder IT-Systeme gemäß IEC 60364).
READY = Betrieb
DIAG = Warnung
ERROR = Modulfehler
L1 NC L3
NC L2 NC

1 C a 1 C b 2 C a 2 C b
RDY
Diag
ERR
DOC DO0 NC
0V 24V DC NC
L1 NC L3
NC L2 NC

1 C a 1 C b 2 C a 2 C b
RDY
Diag
ERR
DOC DO0 NC
0V 24V DC NC
- 14 -
Beschriftung,
z.B. für Slave-Adresse
Beschriftung,
z.B. für Slave-Adresse
