testo 330 Bedienungsanleitung

Abgas-analysegerät
Vorschau ausblenden Andere Handbücher für 330:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

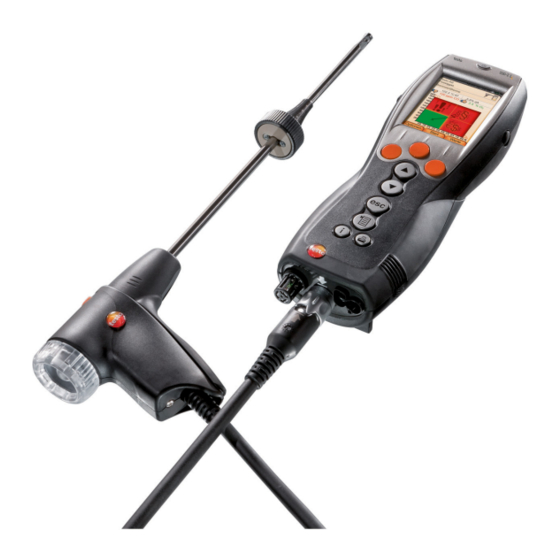

testo 330 · Abgas-Analysegerät
Bedienungsanleitung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für testo 330

Inhaltszusammenfassung für testo 330

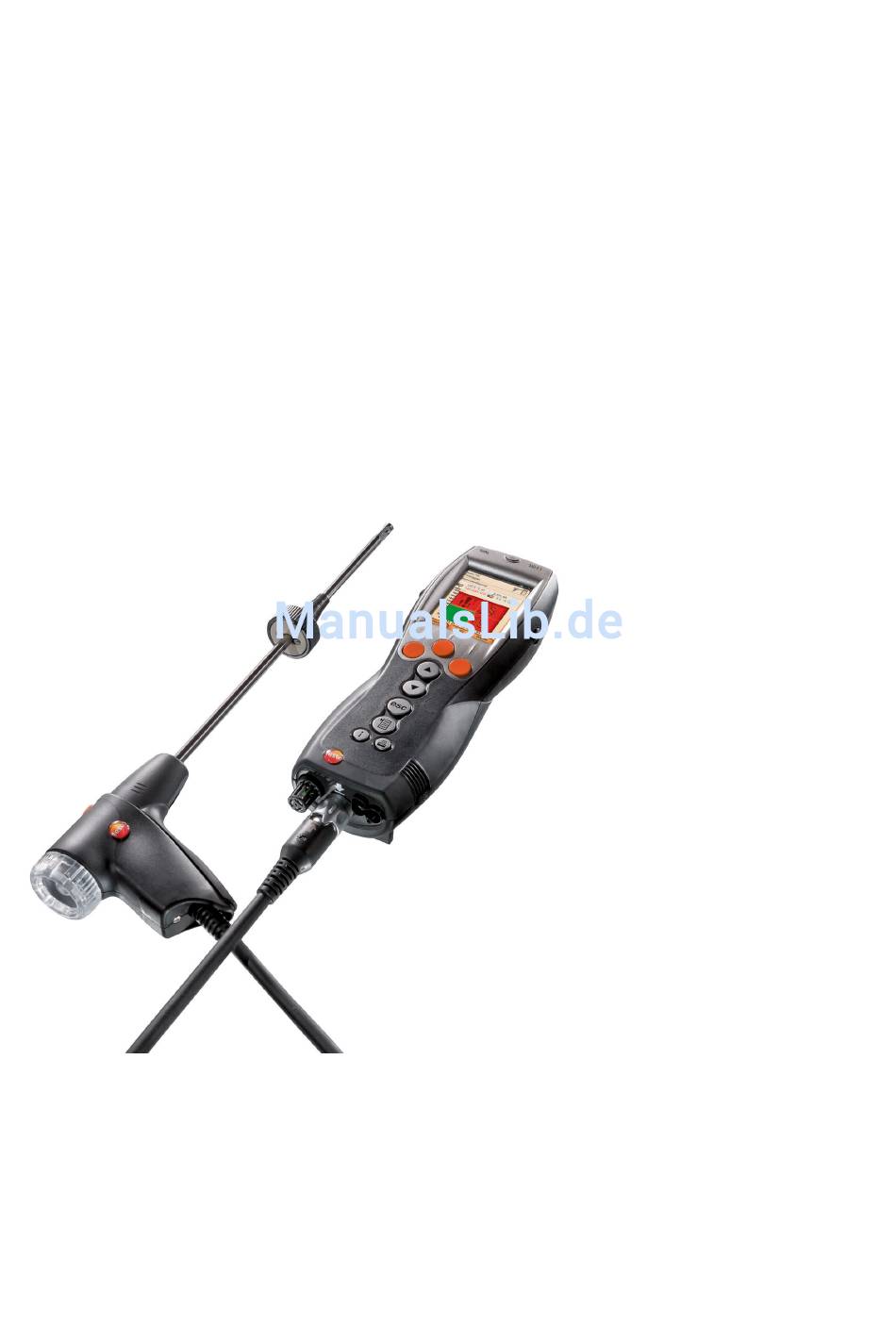

  • Seite 1 330 · Abgas-Analysegerät Bedienungsanleitung...

  • Seite 3: Inhaltsverzeichnis

    1 Inhalt Inhalt Inhalt ......................3 Sicherheit und Umwelt ................6 2.1. Zu diesem Dokument ..............6 2.2. Sicherheit gewährleisten ..............7 2.3. Umwelt schützen ................8 Leistungsbeschreibung ................8 3.1. Verwendung ..................8 3.2. Technische Daten ................9 3.2.1. Prüfungen und Zulassungen ................
  • Seite 4 1 Inhalt Erste Schritte ..................28 5.1. Inbetriebnahme ................28 5.2. Produkt kennenlernen ..............28 5.2.1. Netzteil / Akku ....................28 5.2.1.1. Akku wechseln ................28 5.2.1.2. Akku laden ..................29 5.2.1.3. Netzbetrieb ..................29 5.2.2. Sonden / Fühler anschließen ................. 30 5.2.3.
  • Seite 5 6.2.1.4. Messort und Brennstoff einstellen ............ 51 6.2.2. Abgas ......................51 6.2.3. Zug-Messung ....................54 6.2.4. Feinstdrucksonde ..................55 6.2.5. BImSchV (testo 330-2 LL) ................55 6.2.6. CO unverdünnt ....................56 6.2.7. Rußzahl / WTT ....................57 6.2.8. Differenzdruck ....................58 6.2.9.

  • Seite 6: Sicherheit Und Umwelt

    2 Sicherheit und Umwelt Sicherheit und Umwelt 2.1. Zu diesem Dokument Dieses Dokument beschreibt die Produkte testo 330-1 LL und testo 330-2 LL mit der Geräteeinstellung Landesversion Deutschland. Verwendung > Lesen Sie diese Dokumentation aufmerksam durch und machen Sie sich mit dem Produkt vertraut, bevor Sie es einsetzen.

  • Seite 7: Sicherheit Gewährleisten

    Zuleitungen keinen Temperaturen über 70°C (158°F) aus, wenn diese nicht ausdrücklich für höhere Temperaturen zugelassen sind. > Das testo 330 muss vor der Inbetriebnahme auf sichtbare Schäden überprüft werden. Nehmen Sie das testo 330 nicht in Betrieb, wenn es Beschädigungen am Gehäuse, Netzteil oder...

  • Seite 8: Umwelt Schützen

    Analyse von Feuerungsanlagen: • Kleinfeuerungsanlagen (Öl, Gas, Holz, Kohle) • Niedertemperatur- und Brennwertkessel • Gasthermen Diese Anlagen können mit dem testo 330 justiert und auf die Einhaltung der gültigen Grenzwerte überprüft werden. Weiter können folgende Aufgaben mit dem testo 330 ausgeführt werden:...

  • Seite 9: Technische Daten

    CO- und CO2 - Umgebungsmessung. • Detektion von CH4 (Methan) und C3H8 (Propan). • Das testo 330 kann für Messungen an BHKW`s nach erste BImschV verwendet werden. • Der NOx Filter der CO-Messzelle hat eine Standzeit von 4,5 Jahren bei durchschnittlich 50 Messungen pro Jahr. (50 % Diesel-BHKW / 50 % Gas-BHKW) •...

  • Seite 10: Bluetooth ® -Modul (Option)

    Auswirkungen auf den Betrieb haben können. Änderungen Die FCC verlangt, dass der Anwender darauf hingewiesen wird, dass alle Änderungen und Modifikationen am Gerät, die nicht ausdrücklich von der testo AG genehmigt wurden, das Recht des Anwenders auf Benutzung des Geräts nichtig machen kann.

  • Seite 11: Konformitätserklärung

    3 Leistungsbeschreibung 3.2.3. Konformitätserklärung...

  • Seite 12: Messbereiche Und Auflösung

    3 Leistungsbeschreibung 3.2.4. Messbereiche und Auflösung Messgröße Messbereich Auflösung 0...21 Vol.% 0,1 Vol.% 0...4000 ppm 1ppm CO, H -komp. 0...8000 ppm 1 ppm COlow 0...500 ppm 0,1ppm 0...3000 ppm 1ppm NOlow 0...300 ppm 0,1ppm COumg 0...2000 ppm 1ppm über Abgassonde COumg mit Sonde 0...500 ppm 1ppm...
  • Seite 13 ±10 ppm oder ±10 % v. Mw. < 60s (t90) (0...200 ppm) ±20 ppm oder ±5 % v. Mw. (201...2000 ppm) ±10% v. Mw. (2001...8000 ppm) nur testo 330-2: 8000...30000 ppm (automatische Verdünnung) COlow ±2 ppm (0…39,9 ppm) < 40s (t90) ±5% v.

  • Seite 14: Weitere Gerätedaten

    3 Leistungsbeschreibung Messgröße Genauigkeit Ansprechzeit CO2umg, über ±75 ppm + 3% v. Mw. ca. 35s (t90) (0...5000 ppm) 0632 1240 ±150 ppm + 5% v. Mw. (5001...10000 ppm) Gaslecksuche < 2s (t90) über 0632 3330 3.2.6. Weitere Gerätedaten Abgas-Analysegerät Eigenschaft Werte Lager-/ und Trans- -20...50 °C...
  • Seite 15 Testo schließt, wie allgemein üblich, Ansprüche hinsichtlich Support, Garantie oder Gewährleistung generell aus, sofern diese sich auf eine Funktionalität beziehen, die nicht von Testo als Teil des Produktangebotes zugesichert wurde. Auch entfallen derartige Ansprüche bei unsachgemäßer Nutzung bzw. Behandlung der Produkte z.B. in Kombination mit nicht autorisierten Drittprodukten.

  • Seite 16: Produktbeschreibung

    4.1. Koffer 0516 3300 (Zubehör) Empfehlung zum Verstauen von Messgerät und Zubehör (Beispiel) 4.1.1. Ansicht untere Ebene 1 Verschlussclip 2 Abgas-Analysegeät testo 330-1 /-2 LL 3 Ablage für Drucker-Zubehör • Ersatz-Batterien für IRDA-Drucker • 1 Rolle Ersatz-Thermopapier (0554 0568) 4 Ablage für Drucker •...

  • Seite 17: Ansicht Obere Ebene

    7 Sonden • Rauchgassonde (z. B. 0600 9741) • Staurohr für Heizungs-Check (0635 2050) 8 großes Aufbewahrungsfach • Netzteil für testo 330-1 /-2 LL (0554 1096) • Differenztemperatur-Set (0554 1208) • Ersatzschmutzfilter (0554 0040) rundes Aufbewahrungsfach • Schlauchanschluss-Set mit Druckadapter (0554 1203) 4.1.2.

  • Seite 18: Koffer 0516 3301 (Zubehör)

    4 Produktbeschreibung 4 VT-Fühler (0600 9787) 5. Temperatur-Oberflächenfühler Typ K (0604 0994) 4.2. Koffer 0516 3301 (Zubehör) Empfehlung zum Verstauen von Messgerät und Zubehör (Beispiel) 4.2.1. Ansicht untere Ebene 1 Feinstdrucksonde (0638 0330) 2 Rußzahlmessgerät testo 308 (0632 0308)

  • Seite 19: Ansicht Mittlere Ebene

    4 Produktbeschreibung 4.2.2. Ansicht mittlere Ebene 1 Verschlussclip 2 Abgas-Analysegeät testo 330-1 /-2 LL 3 Ablage für Drucker-Zubehör • Ersatz-Batterien für IRDA-Drucker • 1 Rolle Ersatz-Thermopapier (0554 0568) 4 Ablage für Drucker • IRDA-Drucker (0554 0549) ® • Bluetooth Drucker (0554 0553) 5.

  • Seite 20: Ansicht Obere Ebene

    4 Produktbeschreibung 8 großes Aufbewahrungsfach • Netzteil für testo 330-1 /-2 LL (0554 1096) • Differenztemperatur-Set (0554 1208) • Ersatzschmutzfilter (0554 0040) 9 rundes Aufbewahrungsfach • Schlauchanschluss-Set mit Druckadapter (0554 1203) 4.2.3. Ansicht obere Ebene 1 Rußpumenset (0554 0307) 2 Aufbewahrungsfach •...

  • Seite 21: Messgerät

    4 Produktbeschreibung 4.3. Messgerät 4.3.1. Übersicht 1 Ein- / Ausschalten 2 Schnittstellen: USB, PS2, Infrarot VORSICHT Verletzungsgefahr durch Infrarotstrahl! > Nicht auf die Augen von Personen richten! 3 Kondensatfalle (Rückseite) 4 Befestigungsösen für Haltegurt (links und rechts) 5 Display...

  • Seite 22: Tastatur

    4 Produktbeschreibung 6 Magnethalterung (Rückseite) WARNUNG Magnetisches Feld Kann gesundheitsgefährdend für Träger von Herzschrittmachern sein. > Mindestabstand von 15 cm zwischen Herzschrittmacher und Gerät einhalten. ACHTUNG Magnetisches Feld Beschädigung anderer Geräte! > Sicherheitsabstand zu Produkten einhalten, die durch Magnetismus beschädigt werden können (z. B. Monitore, Computer, Kreditkarten).

  • Seite 23: Display

    4 Produktbeschreibung 4.3.3. Display 1 Statuszeile (dunkelgrauer Hintergrund): • Warnsymbol (nur wenn Gerätefehler vorhanden, Anzeige der Gerätefehler im Menü Gerätediagnose), sonst: Gerätebezeichnung. • Symbol (nur wenn Daten in Zwischenspeicher abgelegt). • Anzeige Datum und Uhrzeit. ® • Anzeige Status Bluetooth , Stromversorgung und Akku- Restkapazität: Symbol Eigenschaft...

  • Seite 24: Geräteanschlüsse

    4 Produktbeschreibung 4.3.4. Geräteanschlüsse 1 Fühlerbuchse 2 Abgasbuchse 3 Netzteilbuchse 4 Druckbuchse 4.3.5. Schnittstellen 1 USB-Schnittstelle 2 PS2-Schnittstelle 3 Infrarot-Schnittstelle (IrDA) 4 Bluetooth-Schnittstelle (Option)

  • Seite 25: Bauteile

    4 Produktbeschreibung 4.3.6. Bauteile 1 Akku 2 Messgaspumpe 3 Steckplatz CO-Sensor oder COlow-Sensor 4 Steckplatz O2-Sensor 5 Steckplatz NO-Sensor oder NOlow-Sensor 6 Zusatzfilter...

  • Seite 26: Tragegurt (0440 0581)

    4 Produktbeschreibung 4.3.7. Tragegurt (0440 0581) Tragegurt befestigen: > Verschlusskappen an den Gehäuseseiten entnehmen. Verschlusskappen auf der Innenseite des Servicedeckels befestigen: 1. Messgerät auf die Frontseite legen 2. Den Servicedeckel an den Markierungen (Pfeile) mit Daumen und Zeigefinger fassen und leicht drücken, um die Verriegelung zu lösen.

  • Seite 27: Modulare Abgassonde

    4 Produktbeschreibung 4.4. Modulare Abgassonde 1 Abnehmbare Filterkammer mit Sichtfenster, Partikelfilter 2 Sondengriff 3 Anschlussleitung 4 Anschlussstecker Messgerät 5 Entriegelung Sondenmodul 6 Sondenmodul...

  • Seite 28: Erste Schritte

    Daumen und Zeigefinger fassen, leicht drücken, hochklappen und abnehmen. 3. Akkuverriegelung öffnen: Graue Taste drücken und in Pfeilrichtung schieben. 4. Akku entnehmen und neuen Akku einlegen. Nur Testo-Akku 0515 0107 verwenden! 5. Akkuverriegelung schließen: Graue Taste drücken und gegen die Pfeilrichtung schieben, bis der Akku einrastet.

  • Seite 29: Akku Laden

    Ladevorgang. Durch Einschalten des Messgeräts wird die Akkuladung gestoppt und das Messgerät wird über das Netzteil versorgt. Bei längeren Messungen im Netzbetrieb empfiehlt Testo die Verwendung eines Verbrennungslufttemperatur-Fühlers mit Anschlussleitung. Die Eigenerwärmung des Geräts während des Netzbetriebs kann die Verbrennungsluft- temperatur–Messung mit einem Mini-Umgebungsluftfühler...

  • Seite 30: Sonden / Fühler Anschließen

    5 Erste Schritte 5.2.2. Sonden / Fühler anschließen Die Sonden- / Fühlererkennung an der Abgasbuchse wird fortlaufend durchgeführt. Neue Sonden / Fühler werden automatisch erkannt. Fühler an der Fühlerbuchse vor dem Einschalten des Messgeräts anschließen oder nach dem Fühlerwechsel Sensorerkennung manuell starten: [Option] →...

  • Seite 31: Einschalten

    5 Erste Schritte 5.2.3. Einschalten > drücken. Startbild wird angezeigt (Dauer: ca. 15s). Wurde die Spannungsversorgung für längere Zeit unterbrochen: Das Menü Datum / Uhr wird geöffnet. Die Gassensoren werden genullt. Ein Gerätefehler ist vorhanden: Die Fehlerdiagnose wird angezeigt. Das Menü Messungen wird angezeigt.
  • Seite 32 5 Erste Schritte 3. Wert einstellen: [▲], [▼], [◄], [►] (abhängig von der gewählten Funktion). 4. Eingabe bestätigen: [OK]. 5. Handlungsschritte 1 und 4 nach Bedarf wiederholen. 6. Eingabe speichern: [Fertig]. Eingabeeditor 1. Zu ändernden Wert (Zeichen) wählen: [▲], [▼], [◄], [►]. 2.

  • Seite 33: Grafik Zeigen

    5 Erste Schritte 5.2.6. Grafik zeigen 1 Aktueller Messwert 2 Endzeitpunkt des angezeigten Zeitraums. Zeit wird nicht angezeigt, wenn für diesen Zeitraum kein Messwert aufgenommen wurde. 5.2.7. Daten drucken / speichern Das Ausdrucken von Daten erfolgt über die Taste oder das Menü...

  • Seite 34: Fehlermeldung Bestätigen

    5 Erste Schritte Pro Messart (z. B. Abgas oder Zug) kann jeweils nur ein Mess- datensatz aufgenommen werden. Das erneute Ablegen von Mess- daten einer Messart überschreibt die zuvor abgelegten Daten. Bei einem Wechsel des Messortes oder des Brennstoffes wird der Zwischenspeicher gelöscht.
  • Seite 35 5 Erste Schritte • Suchen: Über einen Suchtext werden nur die Kunde/Messort angezeigt, die Merkmale des Suchtextes enthalten. • Filter: Es kann zwischen einzelnen Buchstaben oder Zahlen gewählt werden. Es werden alle Daten, die mit entsprechendem Buchstaben/ Zahl beginnen angezeigt. Bei der Funktion Filter ist der Anfangsbuchstabe...
  • Seite 36 5 Erste Schritte • Postleitzahl (PLZ) • Straße • Ansprechpartner Das ausgewählte Kriterium wird angezeigt. 3. Register aktivieren: [▼] 4. Gewünschte Registerkarte auswählen: [▲], [▼] und teilweise [◄], [►] → [Filter]. Das Suchergebnis des entsprechenden Buchstabens oder der Ziffer wird angezeigt. Neuen Messort anlegen: Ein Messort wird immer unter einem Kunden angelegt.

  • Seite 37: Protokolle

    5 Erste Schritte 5.4. Protokolle Funktion aufrufen: > → Protokolle → [OK]. Protokolle können über verschiedene Auswahlmöglichkeiten geöffnet werden, siehe Kunde / Messort, Seite 34. Protokoll anzeigen: 1. In der Detailansicht das gewünschte Protokoll anwählen. [Werte] drucken. Alle Protokolle eines Messortes drucken: 1.

  • Seite 38: Gerätediagnose

    5 Erste Schritte 5.5. Gerätediagnose Wichtige Betriebswerte und Gerätedaten werden angezeigt. Eine Gaswegprüfung (testo 330-2 LL) kann durchgeführt werden. Der Zustand der Sensoren und noch nicht behobene Gerätefehler können angezeigt werden. Funktion aufrufen: > → Gerätediagnose → [OK]. oder >...

  • Seite 39: Produkt Verwenden

    6 Produkt verwenden Produkt verwenden 6.1. Einstellungen vornehmen 6.1.1. Rechte Funktionstaste belegen Die rechte Funktionstaste kann mit einer Funktion aus dem Menü Optionen belegt werden. Das Menü Optionen wird über die linke Funktionstaste aufgerufen und steht in vielen Menüs zur Verfügung.
  • Seite 40 6 Produkt verwenden Anzeige Messgröße Pump Pumpenleistung Sauerstoff Kohlendioxid Abgasverlust mit Berücksichtigung Brennwertbereich η+ Wirkungsgrad mit Berücksichtigung Brennwertbereich Kohlenmonoxid COunv Kohlenmonoxid unverdünnt Stickstoffmonoxid Stickstoffoxide λ Luftverhältniszahl COumg Kohlenmonoxid Umgebung CO2umg Kohlendioxid Umgebung O2ref Sauerstoff Referenz E-Zug externer Zug (Feinstdrucksonde) E-∆P externer Differenzdruck (Feinstdrucksonde) Abgasverlust ohne Berücksichtigung Brennwertbereich...

  • Seite 41: Alarmschwellen

    6 Produkt verwenden Optionen: > [Optionen] → Anzahl der Zeilen: Anzahl der angezeigten Messwerte pro Displayseite ändern. > [Optionen] → Leere Zeilen einfügen: Leer Zeile vor gewählter Zeile einfügen. > [Optionen] → Die Zeile löschen: Gewählte Zeile löschen. > [Optionen] →...

  • Seite 42: Datum / Uhrzeit

    6 Produkt verwenden 6.1.2.4. Datum / Uhrzeit Das Datum, der Uhrzeitmodus und die Uhrzeit können eingestellt werden. Funktion aufrufen: > → Geräteeinstellungen → [OK] → Datum/Uhrzeit → [OK]. Datum/Uhrzeit einstellen: 1. Parameter wählen: [◄], [▲], [▼] → [Ändern]. 2. Parameter einstellen: [▲], [▼] und teilweise [◄], [►]...

  • Seite 43: Drucker

    6 Produkt verwenden Messarten ein- bzw. ausblenden: 1. Messart auswählen: [▲], [▼] 2. Messart aktivieren/deaktivieren: (aktiviert), (deakti- viert) 3. Auswahl speichern: [Fertig]. 6.1.2.8. Drucker Die Kopfzeilen (Zeile 1-3) und die Fußzeile für die Druckausgabe können eingestellt werden. Der verwendete Drucker kann aktiviert werden.

  • Seite 44: Sprache/Language

    Mit Umstellung der Landesversion können sich die Berechnungs- grundlagen und dadurch die angezeigten Messgrößen, Brenn- stoffe, Brennstoffparameter und Berechnungsformeln ändern. Die Auswahl der Landesversion beeinflusst die aktivierbaren Sprachen der Menüführung. Informationen zur Zuordnungstabelle, Berechnungsgrundlage und Landesversion siehe www.testo.com/download-center. Funktion aufrufen: > → Geräteeinstellungen →...

  • Seite 45: Sensoreinstellungen

    6 Produkt verwenden Funktion aufrufen: > → Geräteeinstellungen → [OK] → Passwortschutz → [OK]. Eventuell: > Aktuelles Passwort eingeben: [Eingeben] → Passwort eingeben → [Weiter] → [OK]. Passwort ändern: 1. [Ändern]. 2. Neues Passwort eingeben → [Weiter]. 3. [Ändern]. 4. Neues Passwort zur Bestätigung eingeben → [Weiter]. 5.

  • Seite 46: Sensorschutz

    Verwendung des Kalibrieradapters 0554 1205. Werden offensichtlich unrealistische Messwerte angezeigt, sollten die Sensoren geprüft (kalibriert) und bei Bedarf justiert werden. Die Nachkalibrierung / Justage sollte von einer durch Testo qualifizierten Servicestelle durchgeführt werden. Justagen mit geringen Gaskonzentrationen können zu Genauigkeitsabweichungen in den oberen Messbereichen führen.

  • Seite 47: Brennstoffe

    Neben den bereits vorkonfigurierten Brennstoffen können 10 weitere Brennstoffe kundenspezifisch konfiguriert werden. Brennstoffparameter (Fuel parameter) siehe www.testo.com/download-center (Registrierung erforderlich). Zur Einhaltung der Messgenauigkeit des Geräts muss der korrekte Brennstoff ausgewählt bzw. konfiguriert werden. Eine korrekte Darstellung der Messergebnisse ist nur gewährleistet, wenn die Schwellwerte für den Idealbereich...

  • Seite 48: Programme

    6 Produkt verwenden Brennstoffe aktivieren: > Brennstoff auswählen → [OK]. Der Brennstoff wird aktiviert und das Hauptmenü wird geöffnet. Koeffizienten einstellen: 1. Brennstoff wählen → [Koeff.]. 2. Koeffizienten wählen: [Ändern]. Eventuell: > Passwort eingeben: [Eingeben] → Passwort eingeben → [Weiter] →...

  • Seite 49: Messungen Durchführen

    Gasnullung Beim Einschalten des Geräts wird automatisch das Menü Messungen geöffnet und die Gas-Sensoren werden genullt. testo 330-1 LL: Die Abgassonde muss sich während der Nullungsphase an Frischluft befinden! testo 330-2 LL: Die Abgassonde kann sich schon während der Nullungsphase im Abgaskanal befinden, wenn ein...

  • Seite 50: Verwendung Der Modularen Abgassonde

    Zug- / Drucknullung Beim Aufruf einer Druck-Messfunktion werden die Drucksensoren genullt. testo 330-1 LL: Die Abgassonde muss sich während der Nullungsphase an Frischluft befinden / das Gerät darf während der Nullung nicht mit Druck beaufschlagt werden! testo 330-2 LL: Die Abgassonde kann sich schon während der Nullungsphase im Abgaskanal befinden, wenn ein separater VT-Fühler gesteckt ist.

  • Seite 51: Messwertanzeige Konfigurieren

    6 Produkt verwenden > Abgassonde im Abgaskanal so ausrichten, dass die Sonden- spitze im Kernstrom (Bereich der höchsten Abgas-Temperatur) liegt. Zur visuellen Unterstützung wird im Display die aktuelle Temperatur mit einem grünen Balken angezeigt. Die rote Markierung zeigt die maximal gemessene Temperatur während der Kernstromsuche.
  • Seite 52 über die IrDa- Schnittstelle. ® Zur Datenübertragung über Bluetooth müssen das testo 315 - 3 und das testo 330 - 2 über diese Option verfügen, ansonsten erfolgt die Datenübertragung über die IrDa-Schnittstelle. ✓ Es wurde eine Messung mit dem testo 315-3 durchgeführt.
  • Seite 53 6 Produkt verwenden ✓ testo 330-2 ist eingeschaltet. ✓ Die Datenübertragung am testo 315-3 wurde aktiviert. Das testo 330 übernimmt die vom testo 315-3 gesendeten gerätespezifischen Informationen und die Messdaten. Die Messdaten werden unter ppm COumg bzw. ppm CO2umg angezeigt.

  • Seite 54: Zug-Messung

    6 Produkt verwenden > [Optionen] → Messwertanzeige konfigurieren: (Funktion ist während einer Messung nicht verfügbar) Menü Messwertanzeige öffnen. 6.2.3. Zug-Messung Funktion aufrufen: ✓ Eine Abgassonde muss angeschlossen sein. → Messungen → [OK] → → [OK]. Messung durchführen: Die Druckbuchse des Geräts muss frei sein (drucklos, nicht verschlossen).

  • Seite 55: Feinstdrucksonde

    Deutschland, Tschechien, Kroatien, Italien) verfügbar) Siehe hierzu Bedienungsanleitung zur Feinstdrucksonde. 6.2.5. BImSchV (testo 330-2 LL) Eine qA-Mittelwert-Messung kann durchgeführt werden. Dabei wird kontinuierlich der Mittelwert über einen Zeitraum von 30s ermittelt, der Messtakt beträgt 1s. Dargestellt werden die aktuellen Mittel- werte zum jeweiligen Erfassungszeitpunkt.

  • Seite 56: Co Unverdünnt

    6 Produkt verwenden Der Messwerte werden angezeigt und automatisch in einem Protokoll gespeichert. 4. Messung beenden: [Schließen] Optionen: > [Optionen] → Merken: Daten werden in der Zwischenablage gespeichert. > [Optionen] → Gemerktes löschen: Gespeicherte Daten in der Zwischenablage werden gelöscht. >...

  • Seite 57: Rußzahl / Wtt

    [Weiter] bzw. [OK]. Rußpumpen-Nr. / Rußzahlen / Ölderivat mit dem Rußzahl- Messgerät testo 308 bestimmen und per Funkverbindung übernehmen: Das testo 308 muss sich im Datenübertragungsmodus befinden leuchtet). > [Optionen] → t308. Die mit dem Rußzahl-Messgerät ermittelten Werte werden an das testo 330 übertragen.

  • Seite 58: Differenzdruck

    Druck anliegen (z. B. Gerät darf nicht mit zu prüfendem System verbunden sein), da die Nullung des Drucksensors zu Beginn durchgeführt wird. 1. Messung starten: Drucknullung. 2. Silikonschlauch mit testo 330-2 und dem zu prüfenden System verbinden. Der Messwert wird angezeigt 3. Messung beenden: Optionen: >...

  • Seite 59: Differenztemperatur

    6 Produkt verwenden > [Optionen] → Messwertanzeige konfigurieren: (Funktion ist während einer Messung nicht verfügbar): Das Menü Messwertanzeige wird geöffnet. 6.2.9. Differenztemperatur ✓ Das Differenztemperatur-Set (0554 1204) muss angeschlossen sein. Funktion aufrufen: > → Messungen → [OK] → Differenztemperatur → [OK]. Messung durchführen: 1.

  • Seite 60: Gasdurchsatz

    6 Produkt verwenden Optionen: > [Optionen] → Merken: Daten werden in der Zwischenablage gespeichert. > [Optionen] → Gemerktes löschen: Gespeicherte Daten in der Zwischenablage werden gelöscht. > [Optionen] → Speichern: Die Messwerte werden in einem Protokoll gespeichert. > [Optionen] → Grafik zeigen: Die Messwerte werden in einem Liniendiagramm angezeigt.

  • Seite 61: Öldurchsatz

    6 Produkt verwenden 6.2.12. Öldurchsatz Die Funktion ist nur verfügbar, wenn der aktivierte Brennstoff ein Öl ist. Funktion aufrufen: > → Messungen → [OK] → Öldurchsatz → [OK]. Messung durchführen: 1. Parameter Öldurchsatz (der Öldüse) und Öldruck (kein Einfluss auf Berechnung) wählen: [▲], [▼] →...

  • Seite 62: Co2-Umgebung

    6 Produkt verwenden Messung durchführen: 1. Messung starten: Die Messung startet und der Messwert wird grafisch (Trendanzeige) angezeigt. Bei Erreichen der Alarmschwelle wird ein akustisches Alarmsignal ausgelöst. 2. Messung beenden: 3. Meldung bestätigen: [OK]. Optionen: > [Optionen] → Merken: Daten werden in der Zwischenablage gespeichert.

  • Seite 63: Feuerungsautomat

    6 Produkt verwenden > [Optionen] → Gemerktes löschen: Gespeicherte Daten in der Zwischenablage werden gelöscht. > [Optionen] → Speichern: Die Messwerte werden in einem Protokoll gespeichert. > [Optionen] → Grafik zeigen: Die Messwerte werden in einem Liniendiagramm angezeigt. > [Optionen] →...
  • Seite 64 6 Produkt verwenden Aktuelle Zustandsdaten auslesen: Die aktuellen Daten werden bei bestehender Verbindung zum Feuerungsautomaten angezeigt. Folgende Daten werden mit Hilfe von Symbolen angezeigt: Bauteil Status AN Status AUS Luftwächter Motor Ventil 1 Ventil 2 Flamme Zündung Ölvorwärmer Optionen > [Optionen] →...

  • Seite 65: Festbrennstoffmessung

    6 Produkt verwenden 6.2.16. Festbrennstoffmessung Das Messprogramm Festbrennstoffmessung ist nur bei Geräten verfügbar, die mit einem CO-Sensor (nicht COlow) ausgestattet sind. Für Messungen gemäß 1.BImschV ist der CO,H2-kompen- sierte Sensor (0393 0101) notwendig. Die Funktion ist nur verfügbar, wenn der aktivierte Brennstoff ein Festbrennstoff und der Adapter 0600 9765 angeschlossen ist.

  • Seite 66: Gasleitungsprüfungen

    6 Produkt verwenden > [Optionen] → Grafik konfigurieren: Die darzustellenden Messgrößen (max. 4) können eingeblendet ( ) bzw. ausgeblendet ( ) werden. > [Optionen] → Messwertanzeige konfigurieren: (Funktion ist während einer Messung nicht verfügbar): Das Menü Messwertanzeige wird geöffnet. 6.2.17. Gasleitungsprüfungen Funktion aufrufen: >...

  • Seite 67: Gebrauchsfähigkeit

    6 Produkt verwenden 4. Das System mit Druck beaufschlagen. Nach dem Druckaufbau ist eine, nach DVGW-TRGI 2008, vorgeschriebene Stabilisierungszeit einzuhalten. um eventuelle Druckschwankungen nicht mit in Messung aufzunehmen. Genauere Informationen können aus der entsprechenden Norm entnommen werden. 5. Messung starten: Die Stabilisierungszeit läuft ab.

  • Seite 68: Gasarmaturdichtigkeit

    6 Produkt verwenden 6. Messung starten: Die Stabilisierungszeit läuft ab. Anschließend startet automatisch die Messung. > Stabilisierungszeit und Messung vorzeitig beenden: [Weiter]. Nach Ablauf der Messung werden die Messwerte und Erg. Gebrauchsfähigkeit angezeigt. [Ändern] → Prüfergebnis wählen: [▲], [▼] → [OK]. 6.2.17.3.

  • Seite 69: Daten Übertragen

    2. Detektion beenden: 6.3. Daten übertragen 6.3.1. Protokoll-Drucker Um Daten über die Infrarot- oder Bluetooth-Schnittstelle an einen Testo-Protokoll-Drucker übertragen zu können, muss der verwendete Drucker aktiviert sein, siehe Drucker, Seite 43. Das Ausdrucken von Daten erfolgt über [Drucken] oder ]. Die Funktion ist nur verfügbar, wenn ein Ausdruck möglich ist.

  • Seite 70: Produkt Instand Halten

    7 Produkt instand halten Produkt instand halten 7.1. Messgerät reinigen > Reinigen Sie das Gehäuse des Messgeräts bei Verschmutzung mit einem feuchten Tuch. Verwenden Sie keine scharfen Reinigungs- oder Lösungsmittel! Schwache Haushaltsreiniger oder Seifenlaugen können verwendet werden. 7.2. Sensoren wechseln Auf Steckplätzen, die nicht mit einem Sensor bestückt sind, muss eine Steckplatz-Brücke (0192 1552) gesteckt sein.

  • Seite 71: Sensoren Nachkalibrieren / Justieren

    7 Produkt instand halten 6. Schlauchverbindungen auf den Sensor / die Brücke aufstecken. 7. Servicedeckel aufsetzen und einrasten. Nach dem Wechsel eines O2-Sensors 60min Angleichzeit abwarten, bevor Sie das Gerät einsetzen. Bei einer Sensoren-Nachrüstung muss die dazugehörige Messgröße und -einheit aktiviert werden, siehe Messwertanzeige, Seite 39.

  • Seite 72: Modulare Abgassonde Reinigen

    7 Produkt instand halten 7.5. Modulare Abgassonde reinigen ✓ Abgassonde vom Messgerät trennen. 1. Sondenverriegelung durch Betätigen der Taste am Sondengriff lösen und Sondenmodul abnehmen. 2. Abgaskanäle von Sondenmodul und Sondengriff mit Druckluft ausblasen (siehe Abbildung). Keine Bürste verwenden! 3. Sondenmodul auf den Sondengriff aufstecken und einrasten. 7.6.

  • Seite 73: Thermoelement Wechseln

    7 Produkt instand halten 7.7. Thermoelement wechseln 1. Sondenverriegelung durch Betätigen der Taste am Sondengriff lösen und Sondenmodul abnehmen. 2. Steckkopf des Thermoelements mit Hilfe eines Schrauben- drehers aus der Fassung lösen und Thermoelement aus dem Sondenrohr ziehen. 3. Neues Thermoelement in das Sondenrohr führen, bis der Steckkopf einrastet.
  • Seite 74 7 Produkt instand halten 1. Kondensatbehälter entriegeln und waagerecht von der Analysebox abziehen. 2. Kondensatauslass an der Kondensatfalle öffnen: Ca. 5mm bis zum Anschlag herausschieben. 3. Kondensat in einen Ausguss auslaufen lassen. 4. Resttropfen am Kondensatauslass mit einem Tuch abtupfen und Kondensatauslass schließen.

  • Seite 75: Partikelfilter Prüfen / Wechseln

    7 Produkt instand halten 7.9. Partikelfilter prüfen / wechseln Partikelfilter prüfen: > Partikelfilter der Modularen Abgassonde regelmäßig auf Verschmutzungen prüfen: Sichtkontrolle durch das Sichtfenster der Filterkammer. Bei sichtbarer Verschmutzung Filter wechseln. Partikelfilter wechseln: Filterkammer kann Kondensat enthalten. 1. Filterkammer öffnen: Leichte Drehung gegen den Uhrzeigersinn.

  • Seite 76: Tipps Und Hilfe

    > Verwendeten Drucker aktivieren, siehe Drucker, Seite 43. > Drucker einschalten. > Drucker in Funkreichweite bringen. Falls wir Ihre Frage nicht beantworten konnten, wenden Sie sich bitte an Ihren Händler oder den Testo-Kundendienst. Kontaktdaten siehe Rückseite dieses Dokuments oder Internetseite www.testo.com/service-contact.

  • Seite 77: Zubehör Und Ersatzteile

    6 mm Modulare Abgassonde 300 mm, 500 °C, 0600 9763 Thermoelement 0,5 mm, Durchmesser Sondenrohr: 6 mm Flexible Abgassonde, Länge 330 mm, 0600 9764 Tmax. 180 °C, kurzzeitig 200 °C, Biegeradius max. 90° für Messungen an schwer zugänglichen Stellen Sondenmodule / Zubehör für Modulare Abgassonde Beschreibung Artikel-Nr.

  • Seite 78: Beschreibung

    8 Tipps und Hilfe Beschreibung Artikel-Nr. Modul Sondenrohr 300 mm, 500 °C, Thermoelement 0554 9763 0,5 mm, Durchmesser Sondenrohr: 6 mm Modul Sondenrohr 300 mm, 1000 °C, 0554 8764 Thermoelement 1,0 mm, Durchmesser Sondenrohr: 6 mm Modul Sondenrohr 700 mm, 1000 °C, 0554 8765 Thermoelement 1,0 mm, Durchmesser Sondenrohr: 6 mm...
  • Seite 79 8 Tipps und Hilfe Sonstige Sonden / Fühler Beschreibung Artikel-Nr. O2-Ringspaltsonde 0632 1260 Gaslecksonde 0632 3330 CO-Umgebungssonde 0632 3331 CO2-Umgebungssonde (ohne Anschlussleitung) 0632 1240 Anschlussleitung für CO2-Umgebungssonde, 1,5 m 0430 0143 Gasdruck-Set: Adapter Zugweg, Silikonschlauch 0554 1203 4 mm / 6 mm, Reduzierkonen Differerztemperatur-Set, 2 Rohranlegefühler, 0554 1204 Adapter...
  • Seite 80 Klebetaschen (50 Stück) für Ausdruck, Papier- 0554 0116 Barcode-Labels Abdrückset für Gasleitungsprüfung 0554 1213 Gerades Staurohr 0635 2050 ISO-Kalibrier-Zertifikat Rauchgas 0520 0003 Eine vollständige Liste aller Zubehör- und Ersatzteile finden Sie in den Produktkatalogen und -broschüren oder im Internet unter: www.testo.com...

  • Seite 81: Gerätesoftware Aktualisieren

    [▲] loslassen. 4. Verbindungsleitung (0449 0047) an die USB-Buchse des Geräts anschließen und anschließend mit dem PC verbinden. Das testo 330 wird als Wechseldatenträger von Ihrem PC erkannt. 5. Neues File (ap330rel.bin) in den erkannten Wechseldatenträger kopieren. Im Display läuft der Statusbalken von links nach rechts. Dieser Vorgang kann einige Minuten dauern.
