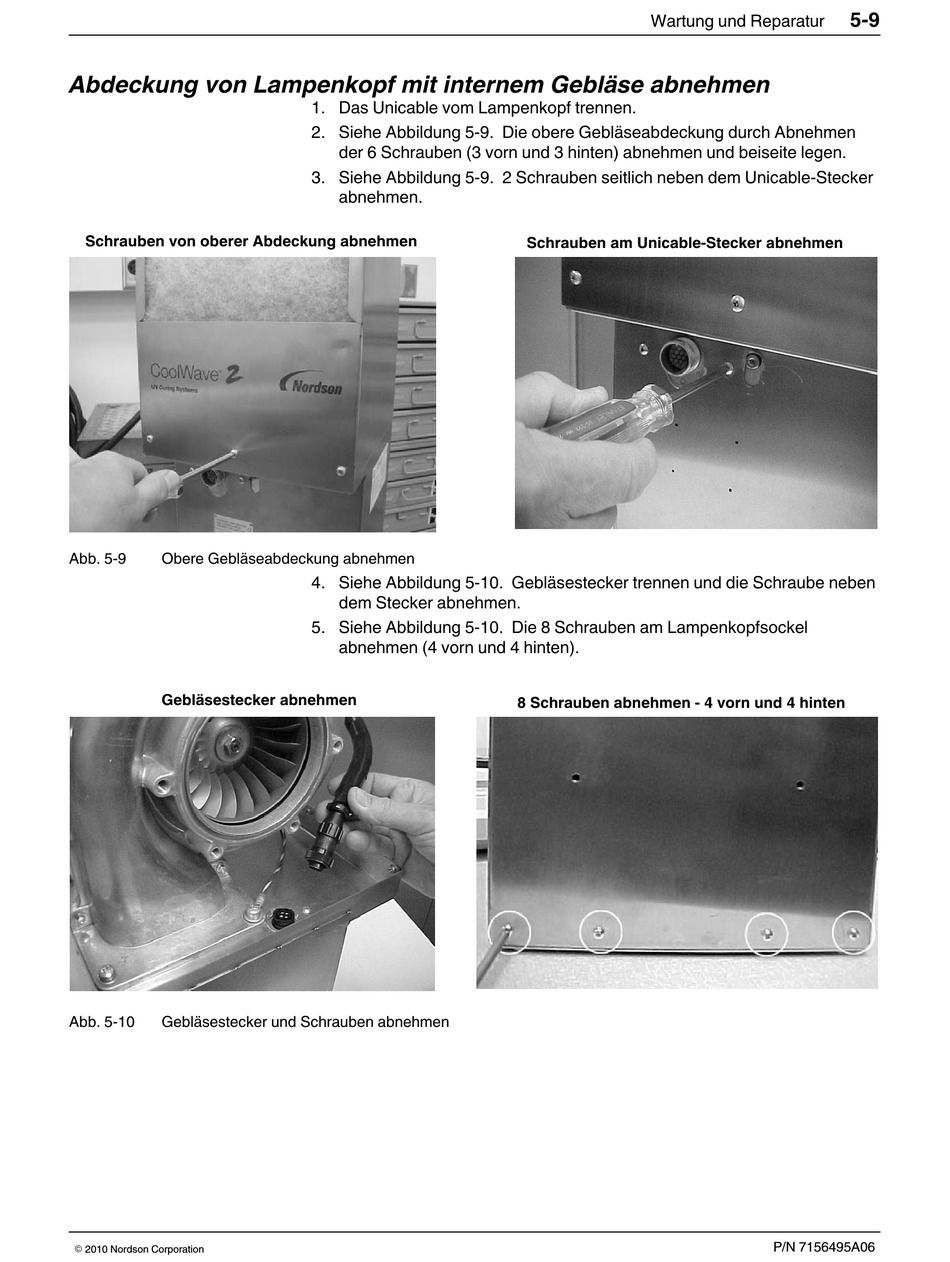

Abdeckung von Lampenkopf mit internem Gebläse abnehmen
Schrauben von oberer Abdeckung abnehmen
Abb. 5‐9 Obere Gebläseabdeckung abnehmen
Gebläsestecker abnehmen
Abb. 5‐10 Gebläsestecker und Schrauben abnehmen
E 2010 Nordson Corporation
1. Das Unicable vom Lampenkopf trennen.
2. Siehe Abbildung 5‐9. Die obere Gebläseabdeckung durch Abnehmen
der 6 Schrauben (3 vorn und 3 hinten) abnehmen und beiseite legen.
3. Siehe Abbildung 5‐9. 2 Schrauben seitlich neben dem Unicable-Stecker
abnehmen.
4. Siehe Abbildung 5‐10. Gebläsestecker trennen und die Schraube neben
dem Stecker abnehmen.
5. Siehe Abbildung 5‐10. Die 8 Schrauben am Lampenkopfsockel
abnehmen (4 vorn und 4 hinten).
Wartung und Reparatur
Schrauben am Unicable-Stecker abnehmen
8 Schrauben abnehmen - 4 vorn und 4 hinten
5‐9
P/N 7156495A06
