Schnittstellenstecker
Anzeigen
Schalter für Knotenadressen
Schalter für Datenrate
Lampenkopf installieren
Montagehinweise
Lichtabschirmung
E 2010 Nordson Corporation

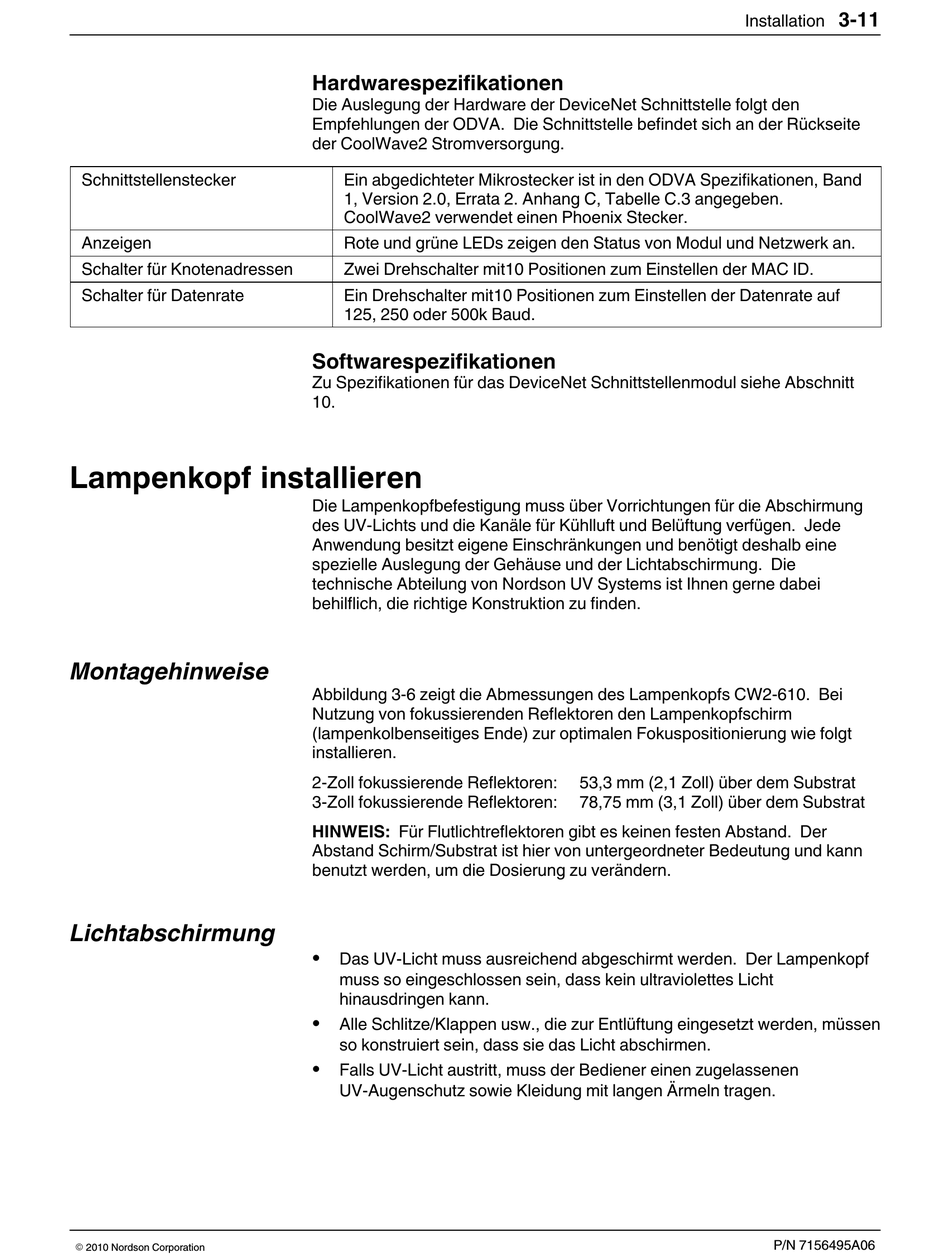

Hardwarespezifikationen
Die Auslegung der Hardware der DeviceNet Schnittstelle folgt den
Empfehlungen der ODVA. Die Schnittstelle befindet sich an der Rückseite
der CoolWave2 Stromversorgung.
Ein abgedichteter Mikrostecker ist in den ODVA Spezifikationen, Band
1, Version 2.0, Errata 2. Anhang C, Tabelle C.3 angegeben.
CoolWave2 verwendet einen Phoenix Stecker.
Rote und grüne LEDs zeigen den Status von Modul und Netzwerk an.
Zwei Drehschalter mit10 Positionen zum Einstellen der MAC ID.
Ein Drehschalter mit10 Positionen zum Einstellen der Datenrate auf
125, 250 oder 500k Baud.
Softwarespezifikationen
Zu Spezifikationen für das DeviceNet Schnittstellenmodul siehe Abschnitt
10.
Die Lampenkopfbefestigung muss über Vorrichtungen für die Abschirmung
des UV-Lichts und die Kanäle für Kühlluft und Belüftung verfügen. Jede
Anwendung besitzt eigene Einschränkungen und benötigt deshalb eine
spezielle Auslegung der Gehäuse und der Lichtabschirmung. Die
technische Abteilung von Nordson UV Systems ist Ihnen gerne dabei
behilflich, die richtige Konstruktion zu finden.
Abbildung 3‐6 zeigt die Abmessungen des Lampenkopfs CW2-610. Bei
Nutzung von fokussierenden Reflektoren den Lampenkopfschirm
(lampenkolbenseitiges Ende) zur optimalen Fokuspositionierung wie folgt
installieren.
2-Zoll fokussierende Reflektoren:
3-Zoll fokussierende Reflektoren:
HINWEIS: Für Flutlichtreflektoren gibt es keinen festen Abstand. Der
Abstand Schirm/Substrat ist hier von untergeordneter Bedeutung und kann
benutzt werden, um die Dosierung zu verändern.
S
Das UV-Licht muss ausreichend abgeschirmt werden. Der Lampenkopf
muss so eingeschlossen sein, dass kein ultraviolettes Licht
hinausdringen kann.
S
Alle Schlitze/Klappen usw., die zur Entlüftung eingesetzt werden, müssen
so konstruiert sein, dass sie das Licht abschirmen.
S
Falls UV-Licht austritt, muss der Bediener einen zugelassenen
UV-Augenschutz sowie Kleidung mit langen Ärmeln tragen.
Installation
53,3 mm (2,1 Zoll) über dem Substrat
78,75 mm (3,1 Zoll) über dem Substrat
3‐11
P/N 7156495A06
