PROZESSAUTOMATION
HANDBUCH

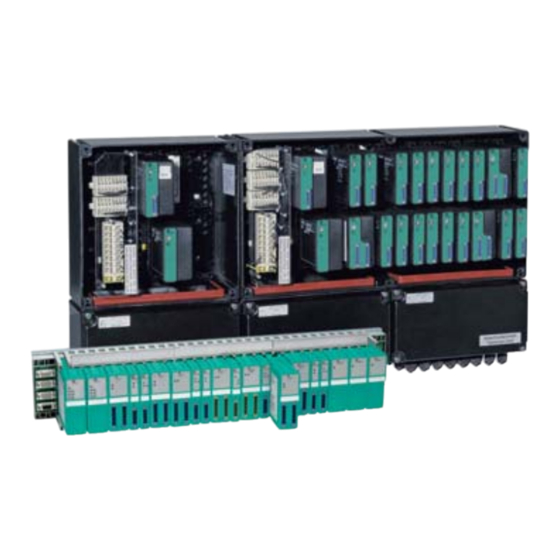

LB8109* / FB8209*
Unicom-Buskoppler für
PROFIBUS DP/DP-V1
DTM für FDT 1.2

Werbung

Inhaltsverzeichnis
