Auslöse- und Richtungsentscheidungskriterien werden dann wie in Abbildung
dargestellt im Richtungselement verwendet, um die Richtung des Erdfehlers zu
ermitteln.
Rückwärtsrichtung
·
0.6 IN>Dir
IEC07000066 V2 DE

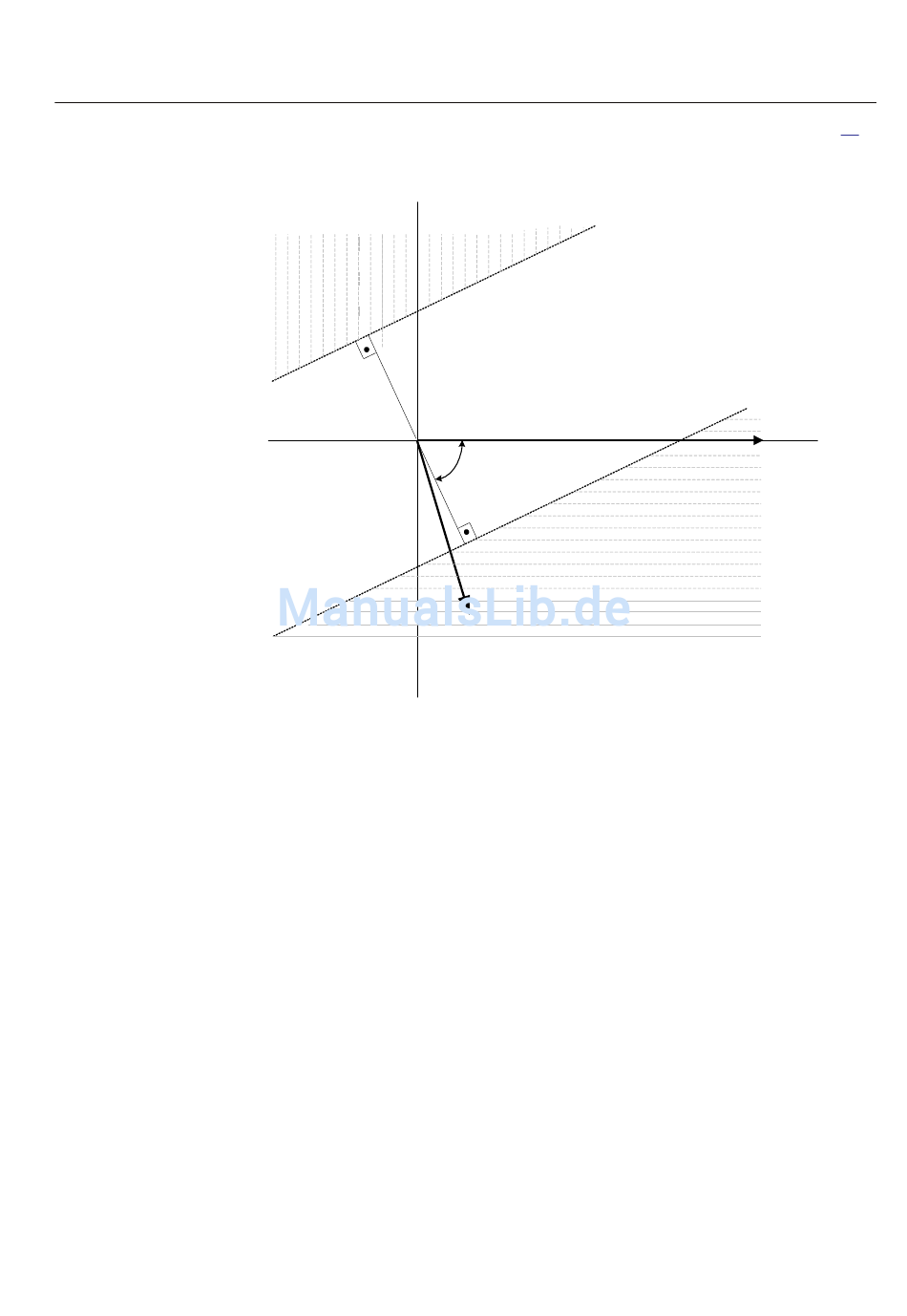

Abb. 34: Auslösecharakteristik für das Erdfehlerrichtungselement
Zwei wichtige Einstellungsparameter für das Richtungsüberwachungselement sind:
• Auslösestromansprechwert IN>Dir. Allerdings sollte beachtet werden, dass
das Richtungselement intern so aktiviert wird, dass es auslöst, sobald Iop
cos(φ - AngleRCA) größer ist als 40 % von IN>Dir.
• Der charakteristische Winkel AngleRCA definiert die Position von Vorwärts-
und Rückwärtsbereichen in der Auslösecharakteristik.
Die in das Richtungsvergleichselement integrierte Richtungsvergleichsstufe legt
die binären Ausgangssignale der EF4PTOC-Funktion fest:
1. STFW = 1, wenn der Betrag des Auslösestroms größer ist als der
Einstellparameter IN>Dir und das Richtungsvergleichselement einen Fehler in
Vorwärtsrichtung erkennt.
2. STRV = 1, wenn der Betrag des Auslösestroms größer ist als 60 % des
Einstellparameters IN>Dir und das Richtungsvergleichselement einen Fehler
in Rückwärtsrichtung erkennt.
AngleRCA
IN>Dir
Vorwärtsrichtung
Iop=3I
o
Abschnitt 4
Überstromschutz
Upol=-3U
o
