Voltage
UL1
UL2
UL3
IEC05000016 V1 DE

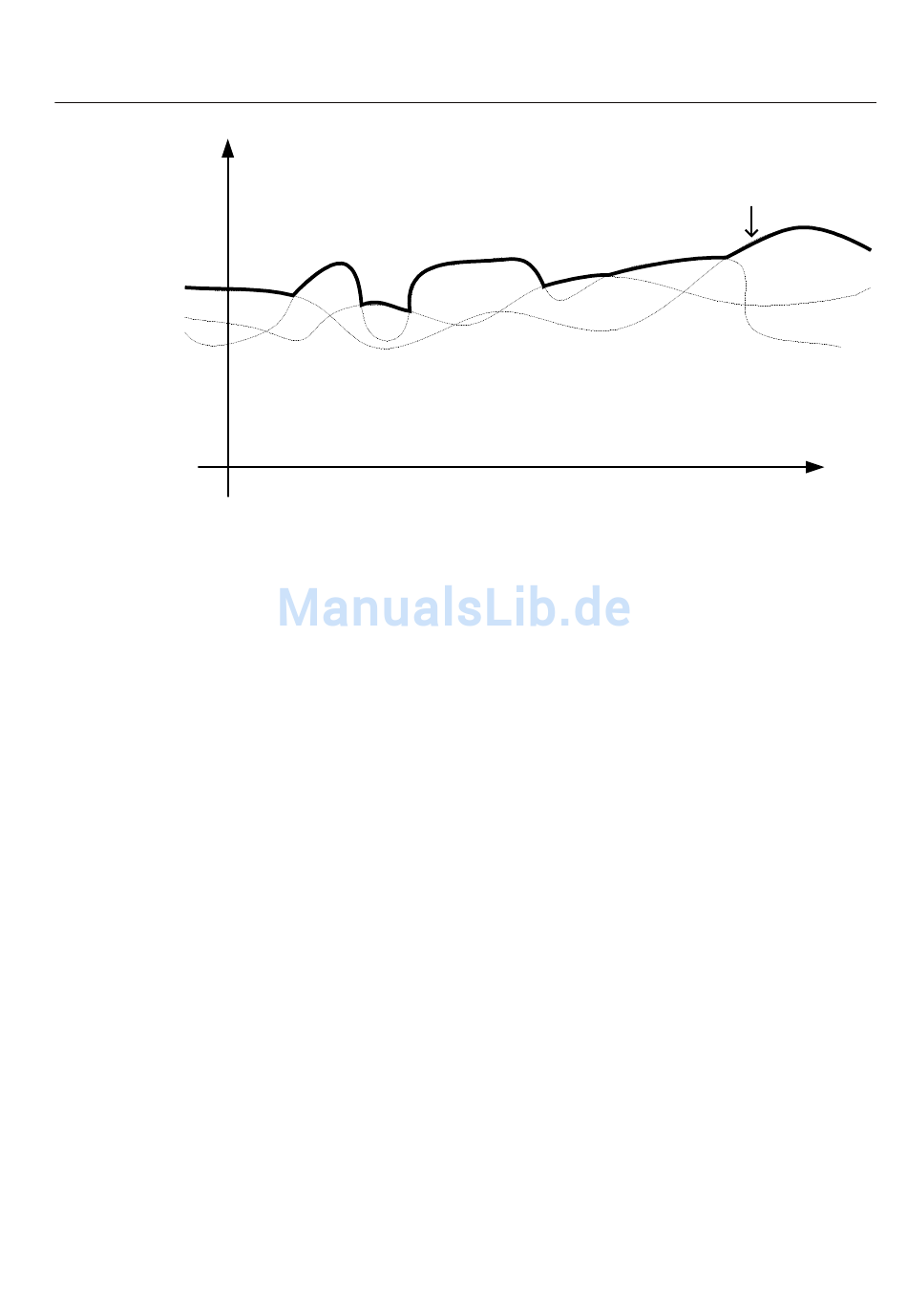

Abb. 63: Für die Integration der inversen Zeitcharakteristik verwendete Spannung
5.2.7.3
REC650
Technisches Handbuch
Die Ausgabe eines Trip-Signals erfordert, dass der Überspannungs-Zustand
mindestens die vom Benutzer eingestellte Verzögerungszeit andauert. Diese
Zeitverzögerung wird festgelegt mit den Parametern t1 und t2 für den definitiven
Zeitmodus (DT) und von den gewählten spannungswertabhängigen Zeitlinien für
den inversen Zeitmodus (IDMT). Hört der START Zustand in Bezug auf die
gemessene Spannung während der Verzögerungszeit auf und stellt sich innerhalb
einer definierten Rücksetzzeit nicht wieder ein, wird der entsprechende START
Ausgang zurückgesetzt. Hier ist zu beachten, dass nach Verlassen des
Hysteresebereiches der START Zustand wieder erfüllt sein muss, und es reicht
nicht aus, dass nur das Signal wieder in den Hysteresebereich zurückkehrt. Bitte
beachten, dass bei dem zweistufigen Überspannungsschutz (OV2PTOV) die IDMT
Rücksetzzeit konstant und nicht von den Spannungsschwankungen während der
Rückfallzeit abhängig ist. Es gibt jedoch drei Möglichkeiten das Zeitglied
zurückzusetzen, entweder wird das Zeitglied sofort zurückgesetzt oder der
Zeitgliedwert wird während der Rücksetzzeit angehalten oder der Zeitgliedwert
wird während der Rücksetzzeit linear verringert.

Blockierfunktion

Der zweistufige Überspannungsschutz (OV2PTOV) kann teilweise oder
vollständig mithilfe von binären Eingangssignalen blockiert werden, wobei:
BLOCK:
BLKST1:
BLKST2:
alle Ausgänge blockiert
alle Start- und Auslöseausgänge verbunden mit Stufe 1 blockiert
alle Start- und Auslöseausgänge verbunden mit Stufe 2 blockiert
Abschnitt 5
Spannungsschutz
IDMT Voltage
Time
en05000016.vsd
143
