Haupteigen-
schaften

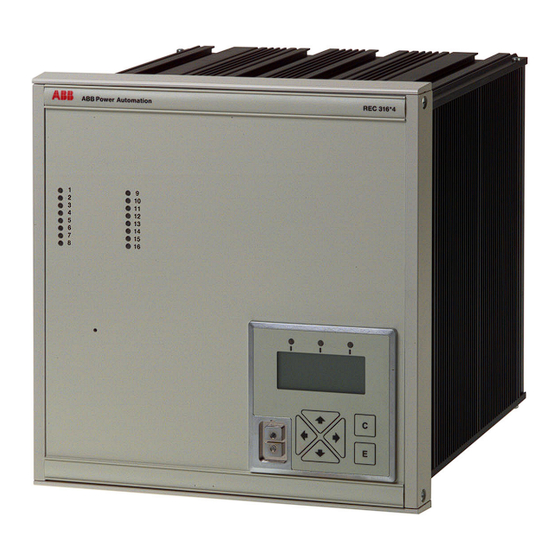

Numerisches Steuer-
und Schutzgerät
Anwendung
• Hoch- und Mittelspannungsschaltanlagen
in der Energieübertragung und -verteilung
und für den Eigenbedarf von Industrieanla-
gen und Kraftwerken
• Schaltanlagen in luft- oder gasisolierter
Technik
• Dezentrale Montage im Schaltfeld oder
Kiosk
• Neuanlagen, Ertüchtigung bestehender
Anlagen
• Standardfunktionen für Steuerung, Mes-
sung, Überwachung, Automatisierung und
Schutz
• Kundenspezifische Lösungen
Steuerfunktionen
• Steuerung von Leistungsschaltern, Tren-
nern und Erdern
• Statuserfassung mit Plausibilitätsüberwa-
chung
• Laufzeitüberwachung
• Kommandoausgabe mit Doppelbefehl
• Feldbezogene Verriegelung
• Feldübergreifende Verriegelung mit Signal-
austausch über den seriellen Bus
• Leichte Anpassung durch grafisches Pro-
grammierwerkzeug CAP316
Geändert seit: Dezember 1999
Technische Änderungen vorbehalten
Schutzfunktionen
• Über-/Unterspannungsschutz, unabhängig
verzögert
• Über-/Unterspannungsschutz für Momen-
tanauslösung
• Überstromschutz, unabhängig verzögert
mit Inrush-Detektion
• Überstromschutz für Momentanauslösung
• Überstromschutz, abhängig verzögert mit
4 Kennlinien nach B.S. 142
• Gerichteter Überstromschutz, abhängig
und unabhängig verzögert
• Thermischer Überlastschutz
• Frequenzschutz
• Frequenzgradient (df/dt)
• Für kundenspezifische Lösungen steht ne-
ben der Standardausführung die gesamte
Funktionsbibliothek des RE.316*4 zur Ver-
fügung
• Vier unabhängige, vom Anwender wähl-
bare Parametersätze über Binäreingang
aktivierbar
• Mehrfachaktivierungs-Möglichkeit der ver-
fügbaren Funktionen
• Schalterversagerschutz
Automation
• Ein- und/oder dreipolige, mehrfache
Wiedereinschaltung
REC316*4
1MRK511016-Bde
Seite 1
Ausgabe: Februar 2002
