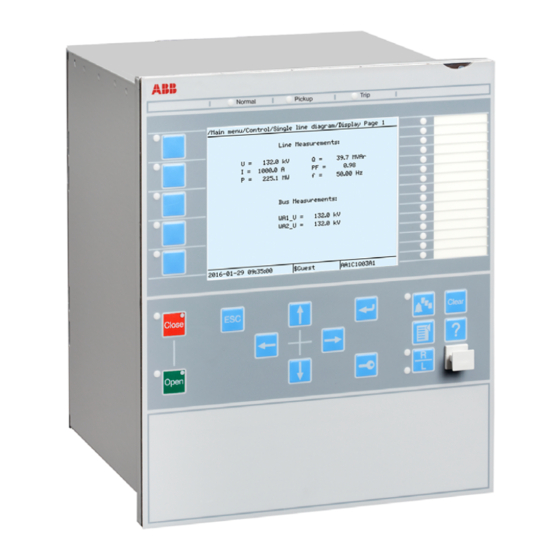

REC650
Handbuch zur Inbetriebnahme

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für ABB REC650

Inhaltszusammenfassung für ABB REC650

  • Seite 1 ® Baureihe Relion Feldsteuerung REC650 Handbuch zur Inbetriebnahme...
  • Seite 3 Dokument-ID: 1MRK 511 209-UDE Herausgegeben: Dezember 2010 Revision: - Produktversion: 1.0 © Copyright 2010 ABB. Alle Rechte vorbehalten...

  • Seite 4: Gewährleistung

    Lizenz bereit gestellt und darf nur in Übereinstimmung mit den Bedingungen derselben verwendet oder offen gelegt werden. Marken ABB und Relion sind eingetragene Warenzeichen der ABB Group. Alle sonstigen Marken- oder Produktnamen, die in diesem Dokument Erwähnung finden, sind gegebenenfalls Warenzeichen oder eingetragene Markenzeichen der jeweiligen Inhaber.

  • Seite 5: Konformität

    Betriebsmittel zur Verwendung innerhalb bestimmter Spannungsgrenzen (Niederspannungsrichtlinie 2006/95/EC). Die Konformität wurde durch Prüfungen seitens ABB AB in Übereinstimmung mit der allgemeinen Norm EN 50263 für die EMV-Richtlinie und mit der Norm EN 60255-5 und/oder EN 50178 für die Niederspannungsrichtlinie nachgewiesen.

  • Seite 6: Haftungsausschluss

    Falls Fehler entdeckt werden, möchte der Leser bitte den Hersteller in Kenntnis setzen. Abgesehen von ausdrücklichen vertraglichen Verpflichtungen ist ABB unter keinen Umständen für einen Verlust oder Schaden aufgrund der Verwendung dieses Handbuchs oder der Anwendung der Geräte...

  • Seite 7: Sicherheitsinformationen

    Sicherheitsinformationen An den Anschlüssen können gefährliche Spannungen auftreten, auch wenn die Hilfsspannung abgeschaltet ist. Nichtbeachtung kann zu Tod, Verletzung oder erheblichem Sachschaden führen. Die elektrische Installation darf nur von einem fachkundigen Elektrotechniker ausgeführt werden. Die nationalen und lokalen Sicherheitsbestimmungen müssen stets beachtet werden.

  • Seite 9: Inhaltsverzeichnis

    Abschnitt 3 Herstellen der Verbindung und Verifizieren der IEC 61850-Stationskommunikation........31 Einstellen der Stationskommunikation..........31 Verifizieren der Kommunikation............31 Abschnitt 4 Prüfen der Gerätefunktion..........33 Vorbereitung des Geräts zur Verifizierung der Einstellungen..33 Aktivierung des Testmodus............35 Vorbereiten der Verbindungen zu den Prüfgeräten......35 Anschließen der Prüftechnik an das Gerät........36 REC650 Handbuch zur Inbetriebnahme...
  • Seite 10 Einstellung unterhalb von Überprüfen der Auslösewiederholung und Backup- Zeiten..................56 Verifizieren des Auslösewiederholungsmodus.......56 Verifizieren der Wahl der Mitnahmeauslösung.......57 RetripMode = Keine LS-Pos. Verifizieren des Falles Kontr..................59 Strom und Kontakt ....59 Verifizieren des Funktionsmodus Abschliessen des Tests............60 REC650 Handbuch zur Inbetriebnahme...
  • Seite 11 Verifizieren der Einstellungen..........73 Abschliessen des Tests............74 Prüfen der Sekundärsystemüberwachungsfunktionen....75 Stromkreisüberwachung CCSRDIF..........75 Verifizieren der Einstellungen..........75 Abschliessen des Tests............75 Spannungswandler-Überwachung SDDRFUF......76 Kontrollieren, ob die Binärein- und -ausgänge wie vorgesehen funktionieren ............76 Messen des Auslösewertes für die Gegensystemfunktion ............77 REC650 Handbuch zur Inbetriebnahme...
  • Seite 12 Ereigniszähler CNTGGIO............96 Prüfen der Zählungsfunktionen............97 Impulszähler PCGGIO..............97 Testmodus verlassen..............97 Abschnitt 6 Fehlersuche..............99 Fehlerverfolgung................99 Hardwarefehler identifizieren............99 Laufzeitfehler identifizieren............99 Kommunikationsfehler identifizieren..........99 Die Funktion der Kommunikationsverbindung überprüfen................100 Zeitsynchronisierung überprüfen..........101 Durchführung des Displaytests..........101 Anzeigen/Meldungen..............101 Interne Fehler................101 Warnungen................102 Zusätzliche Anzeigen..............103 Korrekturverfahren................103 REC650 Handbuch zur Inbetriebnahme...
  • Seite 13 Inhaltsverzeichnis Konfiguration zurücksetzen............103 Passwort ändern und einstellen..........103 Gerät-Anwendungsprobleme identifizieren.......103 Verdrahtung kontrollieren.............104 Abschnitt 7 Glossar...............109 REC650 Handbuch zur Inbetriebnahme...

  • Seite 15: Abschnitt 1 Einleitung

    Beenden des Normalbetriebs des IEDs verantwortliche Personal. Das Inbetriebnahmepersonal muss über grundlegende Kenntnisse in der Handhabung von elektronischen Geräten verfügen. Das Inbetriebnahme- und Wartungspersonal muss über einschlägige Erfahrung im Einsatz von Schutzgeräten, Prüfgeräten, Schutzfunktionen und in der konfigurierten Funktionslogik im Gerät verfügen. REC650 Handbuch zur Inbetriebnahme...

  • Seite 16: Produktdokumentation

    Einleitung Produktdokumentation 1.3.1 Produktunterlagen IEC07000220 V1 DE Abb. 1: Die vorgesehene Nutzung von Handbüchern in verschiedenen Lebenszyklen Im Engineering-Handbuch sind Anweisungen zum Engineering der IEDs unter Verwendung der verschiedenen Tools im PCM600 enthalten. Das Handbuch zeigt auf, wie ein PCM600-Projekt eingerichtet wird und wie IEDs in die Projektstruktur eingefügt werden.

  • Seite 17: Dokumentenänderungsverzeichnis

    Im Handbuch "Punktliste" sind der Ausblick und die Eigenschaften der IED- spezifischen Datenpunkte beschrieben. Es muss in Verbindung mit dem entsprechenden Handbuch "Kommunikationsprotokoll" verwendet werden. Das Service-Handbuch ist noch nicht erhältlich. 1.3.2 Dokumentenänderungsverzeichnis Dokument geändert / am Produktserienversion Historie - / September 2009 Erste Freigabe REC650 Handbuch zur Inbetriebnahme...

  • Seite 18: Zugehörige Dokumente

    Abschnitt 1 1MRK 511 209-UDE - Einleitung 1.3.3 Zugehörige Dokumente Dokumente zu REC650 Kennzahl Inbetriebnahmeanleitung 1MRK 511 209-UEN Technische Anleitung 1MRK 511 204-UEN Anwendungsanleitung 1MRK 511 203-UEN Produktleitfaden, konfiguriert 1MRK 511 211-BEN Typenprüfbescheinigung 1MRK 511 211-TEN Handbücher Baureihe 650 Kennzahl...

  • Seite 19: In Den Handbüchern Verwendete Konventionen

    1.4.3 In IEDs der Baureihe 650 enthaltene Funktionen Tabelle 1: Backup-Schutzfunktionen IEC 61850 ANSI Funktionsbeschreibung Stromschutz PHPIOC Unverzögerter Dreiphasiger-Überstromschutz OC4PTOC 51/67 Vierstufiger gerichteter Phasen-Überstromschutz (EFPIOC) Unverzögerter Erdfehlerschutz (EF4PTOC) 51N/67N Vierstufiger gerichteter Erdfehlerschutz Fortsetzung auf nächster Seite REC650 Handbuch zur Inbetriebnahme...
  • Seite 20 BH_LINE_A Verriegelung für 1 1/2-Leistungsschalterdurchmesser BH_LINE_B Verriegelung für 1 1/2-Leistungsschalterdurchmesser DB_BUS_A Verriegelung für Doppel-LS-Feld DB_BUS_B Verriegelung für Doppel-LS-Feld DB_LINE Verriegelung für Doppel-LS-Feld ABC_LINE Verriegelung für Leitungsfeld AB_TRAFO Verriegelung für Transformatorfeld SCSWI Steuerung Fortsetzung auf nächster Seite REC650 Handbuch zur Inbetriebnahme...
  • Seite 21 Konfigurierbare Logik mit Qualität und Zeit, einstellbares Zeitglied PULSETIMERQT Konfigurierbare Logik mit Qualität und Zeit, Impuls-Zeitglied INVALIDQT Konfigurierbare Logik mit Qualität und Zeit, INVALIDQT INDCOMBSPQT Konfigurierbare Logik mit Qualität und Zeit, Einzelmeldung-Signal-Verbindung Fortsetzung auf nächster Seite REC650 Handbuch zur Inbetriebnahme...
  • Seite 22 PCGGIO Impulszählerlogik ETPMMTR Funktion für die Energieberechnung und Nachfragebearbeitung Tabelle 3: Auf Kommunikation ausgelegt IEC 61850 ANSI Funktionsbeschreibung Stationskommunikation Kommunikationsprotokoll IEC 61850 DNP3.0 für TCP/IP-Kommunikationsprotokoll GOO‐ Horizontale Kommunikation über GOOSE für Verriegelung SEINTLKRCV GOOSE‐ GOOSEBinEmpfang BINRCV REC650 Handbuch zur Inbetriebnahme...
  • Seite 23 Einleitung Tabelle 4: Grundfunktionen des IED IEC 61850 Funktionsbeschreibung In allen Produkten enthaltene Grundfunktionen INTERRSIG Selbstüberwachung mit interner Ereignisliste Zeitsynchronisierung SETGRP Handhabung von Einstellgruppen ACTVGRP Parametersätze TESTMODE Funktion "Prüfmodus" CHNGLCK Funktion "Änderungssperre" ATHSTAT Befugnisstatus ATHCHCK Befugnischeck REC650 Handbuch zur Inbetriebnahme...

  • Seite 25: Abschnitt 2 Starten

    Funktionstüchtigkeit des Gerätes und der Richtigkeit der Einstellungen in Abhängigkeit von den Veränderungen im Stromsystem. Es gibt auch noch andere Formen der Instandhaltungsprüfung. Checkliste Inbetriebnahme Kontrollieren Sie vor Beginn der Inbetriebnahme am Aufstellungsort, ob die nachstehend angeführten Dinge verfügbar sind. REC650 Handbuch zur Inbetriebnahme...

  • Seite 26: Prüfen Der Hilfsspannungsversorgung

    Einschalten eines einzelnen Gerätes reichen. Die Geräte-Zeit muss eingestellt werden. Die Selbstüberwachungsfunktion unter Hauptmenü/Diagnose/Interne Ereignissebzw.Hauptmenü/Diagnose/Gerätestatus/Allgemein Menü in LHMI sollte ebenfalls kontrolliert werden, um zu verifizieren, dass das Gerät einwandfrei funktioniert. 2.4.2 Einschaltfolge des Gerätes Die folgende Sequenz wird erwartet, wenn das Gerät eingeschaltet ist. REC650 Handbuch zur Inbetriebnahme...

  • Seite 27: Einrichten Der Kommunikation Zwischen Pcm600 Und Ied

    1MRK 511 209-UDE - Starten • Die grüne Ready-LED beginnt sofort zu blinken, während auf dem LCD das ABB-Logo zu sehen ist. • Nach etwa 30 Sekunden wird auf dem LCD "Gerät startet" angezeigt. • Nach 90 Sekunden ist auf dem LCD das Hauptmenü zu sehen, während die grüne Ready-LED dauerhaft leuchtet und somit den erfolgreichen Start des...
  • Seite 28 Signalleitungen Tx und Rx müssen im Kabel über Kreuz geschaltet sein, sodass Tx auf der Gegenseite mit Rx verbunden wird (und umgekehrt). Diese Kabel werden Nullmodem-Kabel genannt. Mindestlänge ist ca. 2 m. Der Typ des Anschlusssteckers ist RJ-45, siehe Abbildung REC650 Handbuch zur Inbetriebnahme...
  • Seite 29 PointtopointlinkIEDandPC M600nullmodemcable=IE C09000096=1=de=Origin al_DE.vdx IEC09000096 V1 DE Abb. 2: Punkt-zu-Punkt-Verbindung zwischen IED und PCM600 mit Hilfe eines Nullmodem-Kabels Folgende Beschreibung ist ein Beispiel mit einem Standard-PC mit Betriebssystem Microsoft Windows. Das Beispiel wurde mit einem Laptop erstellt, das über eine einzelne Ethernet-Schnittstelle verfügt.
  • Seite 30 Abschnitt 2 1MRK 511 209-UDE - Starten IEC09000355 V1 DE Abb. 3: Wählen: Netzwerkverbindungen Wählen Sie im Statusfenster Eigenschaften, siehe Abbildung IEC09000356 V1 DE Abb. 4: Rechtsklick auf Local Area Connection und Wählen von Eigenschaften Wählen Sie in der Liste mit konfigurierten Komponenten das TCP/IP- Protokoll, indem Sie diese Verbindung auswählen und auf Eigenschaften...
  • Seite 31 Abschnitt 2 1MRK 511 209-UDE - Starten IEC09000357 V1 DE Abb. 5: Wählen des TCP/IP-Protokolls und Öffnen von Eigenschaften Wählen Sie IP-Adresse automatisch beziehen, wenn der Parameter DHCPServer auf On gesetzt ist, siehe Abbildung REC650 Handbuch zur Inbetriebnahme...
  • Seite 32 Abschnitt 2 1MRK 511 209-UDE - Starten IEC09000358 V1 DE Abb. 6: Wählen: IP-Adresse automatisch beziehen Wählen Sie Folgende IP-Adresse verwenden gesetzt ist, und legen Sie IP- Adresse und Subnetzmaske fest, wenn der Parameter DHCPServer auf Off verwendet wird), siehe Abbildung 7.

  • Seite 33: Eine Anwendungskonfiguration Auf Das Gerät Schreiben

    Abschnitt 2 1MRK 511 209-UDE - Starten IEC09000658 V1 DE Abb. 7: Wählen: Folgende IP-Adresse verwenden Schließen Sie alle offenen Fenster und starten Sie PCM600. Einrichten des PCs für Zugriff auf das IED über ein Netzwerk Dieser Schritt hängt vom verwendeten LAN/WAN ab. PC und IED müssen sich im selben Subnetz befinden.

  • Seite 34: Prüfen Von Stromwandlerkreisen

    3-phasige Komplex von Haupt-Stromwandler korrekt mit der Stations- Erde und nur an einem elektrischen Punkt verbunden ist. • Isolationswiderstandsprüfung. Sowohl der Primär- als auch der Sekundärkreis müssen von der Leitung und dem Gerät getrennt werden, wenn die Erregerkennlinie aufgezeichnet werden. REC650 Handbuch zur Inbetriebnahme...

  • Seite 35: Prüfen Der Spannungswandler-Kreise

    Strom und Spannung in den Schutz, während die Alarm- und Auslösestromkreise noch isoliert bleiben. Die Auslöse- und Alarmschaltkreise sind erst wieder funktionsfähig, wenn der Prüfgriff vollständig herausgenommen ist. Ziehen Sie an allen Kabeln, um zu verifizieren, dass die Kabelschuhe korrekt gecrimpt und vollständig eingesetzt sind. REC650 Handbuch zur Inbetriebnahme...

  • Seite 36: Überprüfen Der Wandlerkreise

    Ausgangskarten. Prüfen Sie alle angeschlossenen Signale, sodass sowohl die Last als auch die Polarität den Spezifikationen für das Gerät entsprechen. 2.12 Prüfen der optischen Anschlüsse Prüfen Sie, ob Tx und Rx , die optischen Verbindungen, korrekt sind. REC650 Handbuch zur Inbetriebnahme...
  • Seite 37 Abschnitt 2 1MRK 511 209-UDE - Starten Eine IED mit optischen Anschlüssen benötigt eine Mindesttiefe von 180 mm bei Plastikfaserkabeln und 275 mm bei Glasfaserkabeln. Der kleinste erlaubte Biegeradius ist vom Hersteller des Lichtwellenleiters zu prüfen. REC650 Handbuch zur Inbetriebnahme...

  • Seite 39: Abschnitt 3 Herstellen Der Verbindung Und Verifizieren Der Iec 61850-Stationskommunikation

    Wenn alle zu sehen sind, können sie sich auch gegenseitig sehen. Am besten lässt sich die Kommunikation bis zur Anwendungsschicht verifizieren, indem • man ein Protokollanalyseprogramm - wie beispielsweise Ethereal-, das mit dem Stations-Bus verbunden ist, verwendet und • die Kommunikation dort beobachtet REC650 Handbuch zur Inbetriebnahme...

  • Seite 41: Abschnitt 4 Prüfen Der Gerätefunktion

    Sätzen von unterschiedlichen Parametern für alle Funktionen belegt sind. Diese Gruppen sollen es ermöglichen, unterschiedliche Betriebszustände des Stromsystems so zu handhaben, dass die Parametereinstellungen der verschiedenen Funktionen für diese unterschiedlichen Stromsystemzustände (wie beispielsweise Sommer/Winter und Tag/Nacht) optimiert werden können. REC650 Handbuch zur Inbetriebnahme...
  • Seite 42 START-Funktionen auch mit Spannung) möglich sein. Die Stärken und Winkel der Ströme (und Spannungen) sollten verändert werden können. Überprüfen Sie vor Beginn der Test-Session, ob das Gerät für die Prüfung vorbereitet ist. Berücksichtigen Sie bei der Durchführung der Prüfung das Logikdiagramm der Funktion. REC650 Handbuch zur Inbetriebnahme...

  • Seite 43: Aktivierung Des Testmodus

    -instrumenten angeschlossen werden. Werden mehrere Schutzgeräte des gleichen Typs geprüft, braucht der Prüfsteckergriff nur von einem Prüfschalter eines Schutzgerätes auf den Prüfschalter des anderen umgesteckt zu werden, ohne dass die vorherigen Verbindungen verändert werden müssen. REC650 Handbuch zur Inbetriebnahme...

  • Seite 44: Anschließen Der Prüftechnik An Das Gerät

    Funktion, sondern die gesamte Folge der untereinander verbundenen Funktionen (vom Messen der Eingänge bis zu den binären Ausgangskontakten), einschließlich der Logik usw., aktiviert werden muss. Vor dem Beginn einer neuen Prüfmodusrunde sollte der Nutzer alle Funktionen REC650 Handbuch zur Inbetriebnahme...

  • Seite 45: Verifizieren Der Analogen Primär- Und Sekundärmessung

    Legen Sie Eingangssignale je nach Notwendigkeit an die aktuelle Hardware und die im PCM600 generierte Anwendungskonfiguration an. Vorgehensweise Legen Sie symmetrische dreiphasige Spannung und Strom zum Bemessungswert an. Vergleichen Sie den angelegten Wert mit den gemessenen Werten. REC650 Handbuch zur Inbetriebnahme...
  • Seite 46 PCM600 genutzt werden. In vielen Fällen ist die Verwendung von PCM600 zweckmäßiger, weil damit, unter anderem, Berichte zu den gemessenen Werten vom Tool für die Signalüberwachung auf andere Tools (beispielsweise MS Excel) zur weiteren Analyse übertragen werden können. REC650 Handbuch zur Inbetriebnahme...

  • Seite 47: Prüfen Der Schutzfunktion

    PCM600. Damit lässt sich feststellen, ob die Schutzfunktion die korrekten Daten empfangen und korrekt reagiert hat (Signalisierung und Timing). • Benutzen Sie das Tool zum Betrachten von Ereignissen im PCM600, um zu kontrollieren, ob nur erwartete Ereignisse eingetreten sind. REC650 Handbuch zur Inbetriebnahme...

  • Seite 49: Abschnitt 5 Prüfen Der Funktionalität

    Die Einstellung OpModeTest für die Steuerung des Störschreibers während des Testmodus finden Sie an der lokalen HMI unter: Hauptmenü/Einstellungen/Gerät-Einstellungen/Überwachung/ Stördatenaufzeichnung/1:DRPRDRE 5.1.3 Störschreiber (DR) Ein manueller Trig kann jederzeit gestartet werden. Danach werden die aktuellen Werte von allen aufgezeichneten Kanälen registriert. REC650 Handbuch zur Inbetriebnahme...
  • Seite 50 Für das Löschen sämtlicher Daten im Gerät gibt es zwei Möglichkeiten: An der lokalen HMI unter Hauptmenü/Löschen/Störschriebe löschen oder im Tool für die Behandlung von Störschrieben im PCM600 durch Anklicken von Alle Aufzeichnungen im Gerät löschen... im Fenster Vorhandene Aufzeichnungen im Gerät. REC650 Handbuch zur Inbetriebnahme...

  • Seite 51: Ereignisaufzeichnung (Er) Und Ereignisspeicher (El)

    Die Werte der logischen Signale finden Sie an der lokalen HMI unter: Hauptmenü/ Tests/Funktionsstatus/<Funktionsgruppe>/<Funktion>/<1:Funktion>. Im Tool für die Signalüberwachung im PCM600 werden die gleichen Signale angezeigt, die an der LHMI vorhanden sind. Zur Verifizierung der Einstellungen sollte die folgende Fehlerart geprüft werden: REC650 Handbuch zur Inbetriebnahme...

  • Seite 52: Messen Der Auslösegrenze Von Einstellwerten

    Tests/Funktionsstatus/<Funktionsgruppe>/<Funktion>/<1:Funktion>. Im Tool für die Signalüberwachung im PCM600 werden die gleichen Signale angezeigt, die an der LHMI vorhanden sind. 5.3.2.1 Verifizieren der Einstellungen Vorgehensweise: Schließen Sie das Prüfgerät für die betreffende Stromeinspeisung auf die betreffenden Geräte-Phasen an. REC650 Handbuch zur Inbetriebnahme...
  • Seite 53 12. Kehren Sie die Richtung des eingespeisten Stromes um und vergewissern Sie sich, dass der Schutz nicht arbeitet. 13. Wiederholen Sie die oben beschriebenen Tests bei den höher eingestellten Stufen. 14. Überprüfen Sie abschließend, ob die Anregungs-- und Auslösedaten im Ereignis-Menü gespeichert sind. REC650 Handbuch zur Inbetriebnahme...

  • Seite 54: Abschliessen Des Tests

    (summierter Stromeingang) so lange, bis das TRIP-Signal erscheint. Schalten Sie den Fehlerstrom ab. Achten Sie darauf, dass die maximal zulässige Überlastung der Stromkreise im Gerät nicht überschritten wird! Vergleichen Sie den gemessenen Auslösestrom mit dem eingestellten Wert. REC650 Handbuch zur Inbetriebnahme...

  • Seite 55: Abschliessen Des Tests

    Sie sie, wenn Strom in die Klemmen L2 und L3 eingespeist wird und eine Polarisierungsspannung an die Klemmen L2 bzw. L3 angeschlossen ist. Blockieren Sie beim Prüfen von höher eingestellten Stufen die niedriger eingestellten gemäß den nachstehenden Weisungen. Verbinden Sie einen Auslöseausgangskontakt mit einem Zeitglied. REC650 Handbuch zur Inbetriebnahme...

  • Seite 56: Vierstufiger Ungerichteter Erdfehlerschutz

    Verifizierung von Einstellungen vor. Die Werte der logischen Signale finden Sie an der lokalen HMI unter: Hauptmenü/ Tests/Funktionsstatus/<Funktionsgruppe>/<Funktion>/<1:Funktion>. Im Tool für die Signalüberwachung im PCM600 werden die gleichen Signale angezeigt, die an der LHMI vorhanden sind. REC650 Handbuch zur Inbetriebnahme...

  • Seite 57: Messen Der Auslöse- Und Zeitgrenzen Der Einstellwerte

    Spannung gleich -3U ist. IED Prüfgerät ITRIP: SDEPSDEPrincipleconnectio nofthetestset=IEC09000021= 1=de=Original.vsd IEC09000021 V1 DE Abb. 8: Anschlussprinzip des Prüfgeräts 5.3.5.1 Messen der Auslöse- und Zeitgrenzen der Einstellwerte Betriebsart 3I · cosφ Vorgehensweise: Stellen Sie die polarisierende Spannung auf 1.2 · UNRel> und den Phasenwinkel zwischen Spannung und Strom auf den eingestellten charakteristischen Winkel (RCADir) so ein, die Strom der Spannung nacheilt.
  • Seite 58 Gerät im Online-Modus befindet. Vergleichen Sie die Spannung mit dem eingestellten Wert UNRel>. Prüfen Sie eine weitere Funktion oder beenden Sie den Test, indem Sie den Testmodus auf "Aus" stellen. RCADir Auslösebereich 3 × ROADir IEC06000650_2_en.vsd IEC06000650 V2 DE Abb. 9: Charakteristik mit ROADir-Restriktion REC650 Handbuch zur Inbetriebnahme...
  • Seite 59 Winkelfehler Charakteristik nach Winkelkompensation (zum Schutz) (prim) en06000651.vsd IEC06000651 V2 DE Abb. 10: Erläuterung von RCAcomp Betriebsart 3I · cosφ 3U · cosφ Vorgehensweise: Stellen Sie die polarisierende Spannung auf 1.2 · UNRel> und den Phasenwinkel zwischen Spannung und Strom auf den eingestellten charakteristischen Winkel (RCADir) so ein, die Strom der Spannung nacheilt.

  • Seite 60: Betriebsart 3I Und Fi

    Vergleichen Sie das Ergebnis mit dem erwarteten Wert. Der erwartete Wert hängt davon ab, ob unabhängige oder inverse Zeit ausgewählt wurde. Prüfen Sie eine weitere Funktion oder beenden Sie den Test, indem Sie den Testmodus auf "Aus" stellen. REC650 Handbuch zur Inbetriebnahme...

  • Seite 61: Ungerichteter Erdfehlerschutz Vorgehensweise

    Prüfen der Funktionalität RCADir = 0º ROADir = 80º Auslösebereich en06000652.vsd IEC06000652 V2 DE Abb. 11: Beispiel-Charakteristik Ungerichteter Erdfehlerschutz Vorgehensweise Kontrollieren Sie per Messung, ob der Auslösestrom der INNonDir>- Einstellung gleicht. Durch die Funktion werden die Ausgänge START und STDIRIN aktiviert.

  • Seite 62: Abschliessen Des Tests

    Nein. Denken Sie daran, den Parameter Blocked für jede überprüfte Einzelfunktion auf Ja zu setzen. 5.3.7 Schalterversagerschutz CCRBRF Bereiten Sie das Gerät gemäß den Ausführungen in 4.1 "Vorbereitung des Geräts zur Verifizierung der Einstellungen" zur Verifizierung von Einstellungen vor. REC650 Handbuch zur Inbetriebnahme...

  • Seite 63: Überprüfen Des Phasenstromauslösewertes Ip

    Einstellung genutzt werden. IN> in der Einstellung 5.3.7.2 Überprüfen des Nullstromauslösewertes (EF) IP> unterhalb von Überprüfen Sie den niedrig eingestellten Strom IN> mit den Einstellungen FunctionMode=Strom und BuTripMode=1 von 4 gemäß der Einstellung unter Hauptmenü/Einstellungen/Geräte-Einstellungen/CCRBRF(50BF)/ 1:CCRBRF. Vorgehensweise REC650 Handbuch zur Inbetriebnahme...

  • Seite 64: Überprüfen Der Auslösewiederholung Und Backup-Zeiten

    Stellen Sie RetripMode = Aus.wiederh. AUS ein. Wenden Sie den Fehlerzustand, einschließlich START-Signal von CCRBRF, weit über dem eingestellten Stromwert an. Verifizieren Sie, dass nach der eingestellten Zeit keine Auslösewiederholung, sondern eine Mitnahmeauslösung erfolgt. Klemmen Sie AC und die START-Eingangssignale ab. REC650 Handbuch zur Inbetriebnahme...

  • Seite 65: Verifizieren Der Wahl Der Mitnahmeauslösung

    In den nachstehend angeführten Fällen wird davon ausgegangen, dass FunctionMode = Strom ausgewählt ist. Überprüfen, dass bei normaler LS-Auslösung keine Mitnahmeauslösung erreicht wird Verwenden Sie die aktuellen Auslösemodi. Der unten angeführte Fall ist auf die Auslösewiederholung mit Stromprüfung anwendbar. Vorgehensweise: REC650 Handbuch zur Inbetriebnahme...
  • Seite 66 Wenden Sie den Fehlerzustand, einschließlich START von CCRBRF, mit mindestens einem Phasenstrom, der unterhalb der Einstellung für IP> liegt, und einem Nullstrom (EF), der oberhalb der Einstellung für IN>liegt, an. Der Strom kann realisiert werden, indem man drei (oder zwei) Phasenströme mit REC650 Handbuch zur Inbetriebnahme...

  • Seite 67: Verifizieren Des Falles Retripmode = Keine Ls-Pos. Kontr

    Wenden Sie den Fehlerzustand, einschließlich START von CCRBRF, mit Strom über dem eingestellten IP> an. Kontrollieren Sie, ob die Befehle für die Auslösewiederholung - sofern ausgewählt - und die Mitnahmeauslösung erreicht werden. Klemmen Sie den eingespeisten AC und die START-Eingangssignale ab. REC650 Handbuch zur Inbetriebnahme...

  • Seite 68: Abschliessen Des Tests

    Funktion innerhalb einer Kette, die als nächste geprüft werden soll, auf auf Nein. Denken Sie daran, den Parameter Blocked für jede überprüfte Einzelfunktion auf Ja zu setzen. 5.3.8 T-Zonen-Schutz STBPTOC Die logischen Signale für den Schutz STBPTOC finden Sie im Menübaum:Hauptmenü/Tests/Funktionsstatus/Strom/STBPTOC(50STB)/ 1:STBPTOC/Ein- oder Ausgänge REC650 Handbuch zur Inbetriebnahme...

  • Seite 69: Messen Der Auslösegrenze Von Einstellwerten

    Sie den Parameter Blocked unter Hauptmenü/Tests/Funktionstestmodi/ <Funktionsgruppe>/<Funktion>/<1:Function> für die Funktion bzw. jede einzelne Funktion innerhalb einer Kette, die als nächste geprüft werden soll, auf auf Nein. Denken Sie daran, den Parameter Blocked für jede überprüfte Einzelfunktion auf Ja zu setzen. REC650 Handbuch zur Inbetriebnahme...

  • Seite 70: Polgleichlaufschutz Ccrpld

    10. Deaktivieren Sie CLOSECMD. Stellen Sie den gemessenen Strom in einer Phase auf 120 % des ParametersCurrUnsymmLevel im Vergleich zu den beiden anderen Phasen. 11. Stellen Sie die beiden anderen Phasenströme auf 0. 12. Aktivieren Sie CLOSECMD und messen Sie die Auslösezeit des Schutzes CCRPLD. REC650 Handbuch zur Inbetriebnahme...

  • Seite 71: Abschliessen Des Tests

    Schalten Sie den Fehlerstrom zu und messen Sie die Auslösezeit des Schutzes BRCPTOC. Nutzen Sie zum Anhalten des Zeitglieds das Signal TRIP vom konfigurierten Binärausgang. Vergleichen Sie die gemessene Zeit mit dem eingestellten Wert für tTrip. Aktivieren Sie den Binäreingang BLOCK. REC650 Handbuch zur Inbetriebnahme...

  • Seite 72: Abschliessen Des Tests

    Schließen Sie das Prüfgerät für die Einspeisung von Spannung und Strom entsprechend dem in der Anwendung zu nutzenden Modus an. Wenn ein dreiphasiges Prüfgerät zur Verfügung steht, könnte dieses für alle Modi verwendet werden. Steht ein einphasiges Strom-/Spannungsprüfgerät zur REC650 Handbuch zur Inbetriebnahme...
  • Seite 73 Der Winkel zwischen dem eingespeisten Strom und der eingespeisten Spannung muss entsprechend dem ParameterAngle1, Winkel für Stufe 1 (gleich 0° für niedrigen vorwärts gerichteten Leistungsschutz und gleich 180° für rückwärts gerichteten Leistungsschutz), eingestellt werden. REC650 Handbuch zur Inbetriebnahme...

  • Seite 74: Abschliessen Des Tests

    Werten entsprechen. Der Test wird mittels Einspeisung von Spannung und Strom durchgeführt, wobei sowohl die Strom- als auch die Spannungsamplitude und der Phasenwinkel zwischen Spannung und Strom gesteuert werden können. Während des Tests müssen die Analogausgänge der Wirk- und Blindleistung überwacht werden. Vorgehensweise REC650 Handbuch zur Inbetriebnahme...

  • Seite 75: Abschliessen Des Tests

    Sie den Parameter Blocked unter Hauptmenü/Tests/Funktionstestmodi/ <Funktionsgruppe>/<Funktion>/<1:Function> für die Funktion bzw. jede einzelne Funktion innerhalb einer Kette, die als nächste geprüft werden soll, auf auf Nein. Denken Sie daran, den Parameter Blocked für jede überprüfte Einzelfunktion auf Ja zu setzen. REC650 Handbuch zur Inbetriebnahme...

  • Seite 76: Prüfen Der Spannungsschutzfunktionen

    START- und TRIP-Signale, die nicht auftreten sollen, tatsächlich nicht auftreten. Die oben angeführten Tests können wiederholt werden, um die Zeit zum Zurücksetzen zu überprüfen. Die oben angeführten Tests können zum Überprüfen der Charakteristik "inverse Zeit" wiederholt werden. REC650 Handbuch zur Inbetriebnahme...

  • Seite 77: Abschliessen Des Tests

    Sie den Parameter Blocked unter Hauptmenü/Tests/Funktionstestmodi/ <Funktionsgruppe>/<Funktion>/<1:Function> für die Funktion bzw. jede einzelne Funktion innerhalb einer Kette, die als nächste geprüft werden soll, auf auf Nein. Denken Sie daran, den Parameter Blocked für jede überprüfte Einzelfunktion auf Ja zu setzen. REC650 Handbuch zur Inbetriebnahme...

  • Seite 78: Zweistufiger Nullspannungsschutz Rov2Ptov

    Verifizierung von Einstellungen vor. Die Werte der logischen Signale finden Sie an der lokalen HMI unter: Hauptmenü/ Tests/Funktionsstatus/<Funktionsgruppe>/<Funktion>/<1:Funktion>. Im Tool für die Signalüberwachung im PCM600 werden die gleichen Signale angezeigt, die an der LHMI vorhanden sind. REC650 Handbuch zur Inbetriebnahme...

  • Seite 79: Messen Der Auslösegrenze Von Einstellwerten

    Sie den Parameter Blocked unter Hauptmenü/Tests/Funktionstestmodi/ <Funktionsgruppe>/<Funktion>/<1:Function> für die Funktion bzw. jede einzelne Funktion innerhalb einer Kette, die als nächste geprüft werden soll, auf auf Nein. Denken Sie daran, den Parameter Blocked für jede überprüfte Einzelfunktion auf Ja zu setzen. REC650 Handbuch zur Inbetriebnahme...

  • Seite 80: Prüfen Der Frequenzschutzfunktionen

    Der oben angeführte Test kann wiederholt werden, um die Zeit zum Zurücksetzen zu überprüfen. Die oben angeführten Tests können zum Überprüfen der Charakteristik "spannungsabhängige inverse Zeit" wiederholt werden. Verifikation der Spannungsuntergrenze zu Blockierung der Funktion Vorgehensweise: REC650 Handbuch zur Inbetriebnahme...

  • Seite 81: Abschliessen Des Tests

    Die Werte der logischen Signale finden Sie an der lokalen HMI unter: Hauptmenü/ Tests/Funktionsstatus/<Funktionsgruppe>/<Funktion>/<1:Funktion>. Im Tool für die Signalüberwachung im PCM600 werden die gleichen Signale angezeigt, die an der LHMI vorhanden sind. 5.5.2.1 Verifizieren der Einstellungen Verifikation des Anregungs--Wertes und der Zeitverzögerung zur Auslösung Vorgehensweise: REC650 Handbuch zur Inbetriebnahme...

  • Seite 82: Verifikation Der Spannungsuntergrenze Zu Blockierung Der Funktion Vorgehensweise

    Sie den Parameter TestMode unter Hauptmenü/Tests/Gerätetestmodus/ 1:TESTMODE auf Aus setzen. Soll eine weitere Funktion überprüft werden, setzen Sie den Parameter Blocked unter Hauptmenü/Tests/Funktionstestmodi/ <Funktionsgruppe>/<Funktion>/<1:Function> für die Funktion bzw. jede einzelne Funktion innerhalb einer Kette, die als nächste geprüft werden soll, auf REC650 Handbuch zur Inbetriebnahme...

  • Seite 83: Prüfen Der Sekundärsystemüberwachungsfunktionen

    Fahren Sie mit dem Überprüfen einer weiteren Funktion fort oder beenden Sie es, indem Sie den Parameter TestMode unter Hauptmenü/Tests/Gerätetestmodus/ 1:TESTMODE auf Aus setzen. Soll eine weitere Funktion überprüft werden, setzen Sie den Parameter Blocked unter Hauptmenü/Tests/Funktionstestmodi/ <Funktionsgruppe>/<Funktion>/<1:Function> für die Funktion bzw. jede REC650 Handbuch zur Inbetriebnahme...

  • Seite 84: Spannungswandler-Überwachung Sddrfuf

    Die Signale BLKU und BLKZ sollten ohne Zeitverzögerung auftreten. • Es dürfen keine unterspannungsabhängigen Funktionen eingeschaltet sein. Klemmen Sie die Wechselspannung vom Terminal des Binäreingangs MCBOP ab. Trennen Sie eine der Phasenspannungen und beobachten Sie die logischen Ausgangssignale an den Binärausgängen des Terminals. REC650 Handbuch zur Inbetriebnahme...

  • Seite 85: Messen Des Auslösewertes Für Die Gegensystemfunktion

    EQUATION708 V1 DE × ---------- - × ------ - – EQUATION709 V1 DE Vergleichen Sie das Ergebnis mit dem eingestellten Wert (berücksichtigen Sie, dass der eingestellte Wert 3U2> einen Prozentsatz der Grundspannung UBase) der Gegensystem-Betriebsspannung darstellt. REC650 Handbuch zur Inbetriebnahme...

  • Seite 86: Messen Des Auslösewertes Für Die Nullsystemfunktion

    Die Änderung der Spannung sollte mehr als die eingestellte DU>, die des Stromes weniger als der eingestellte DI< betragen. • Die Signale BLKU und BLKZ treten ohne Zeitverzögerung auf. Das Signal BLKZ wird nur aktiviert, wenn zur gleichen Zeit die interne REC650 Handbuch zur Inbetriebnahme...

  • Seite 87: Abschliessen Des Tests

    Periode von einer Stunde für die Abspeicherung erreicht ist. Wird das Gerät durch das Ab- und Wiederzuschalten von Hilfsenergie neu gestartet, gehen Zählerwert-Inkremente von bis zu einer Stunde verloren. Dieser Rückkopplungsalgorithmus wird benötigt, um das Verschleißen des FLASH-Memory, der für das Abspeichern der REC650 Handbuch zur Inbetriebnahme...

  • Seite 88: Synchronisierungs- Und Energizing-Check Sesrsyn

    Das Prüfgerät muss auch für die Erzeugung von unterschiedlichen Frequenzen an verschiedenen Ausgängen geeignet sein. Die nachstehende Beschreibung gilt für ein System mit einer Nennfrequenz von 50 Hz, kann aber direkt auf 60 Hz übertragen REC650 Handbuch zur Inbetriebnahme...

  • Seite 89: Prüfen Der Synchronisierungsfunktion

    Eingangsphase L1,L2,L3 L12,L23,L31 SESRSYNGeneraltestconnectionwiththr eephasevoltageconnectedtothelineside= IEC08000027=1=de=Original_DE.vsd IEC08000027 V1 DE Abb. 12: Allgemeine Prüfverbindung mit an die Leitungsseite angeschlossener dreiphasiger Spannung 5.7.1.1 Prüfen der Synchronisierungsfunktion Dieser Abschnitt ist nur dann anwendbar, wenn die Synchronisierungsfunktion im IED verwendet werden soll. Es werden folgende Spannungseingänge verwendet: ULine Spannungseingänge UL1, UL2 oder UL3am Gerät...

  • Seite 90: Prüfen Der Frequenzdifferenz

    Die für die Prüfung verwendeten Einstellungen müssen die endgültigen sein. Die Prüfung ist statt an die im nachstehenden Beispiel gegebenen Werte an die Einstellwerte am Aufstellungsort anzupassen. Prüfung ohne Spannungsdifferenz zwischen den Eingängen. Prüfung mit einer Spannungsdifferenz, die größer ist als die Einstellung für UDiffSC. REC650 Handbuch zur Inbetriebnahme...

  • Seite 91: Prüfen Der Phasenwinkeldifferenz

    Durch Veränderung des Phasenwinkels an U1, die mit U-Bus verbunden ist, zwischen ± dφ Grad. Der Nutzer kann kontrollieren, ob die beiden Ausgänge für eine PhaseDiff aktiviert sind, die niedriger als der eingestellte Wert ist. Bei anderen Werten darf keine Einschaltung erfolgen. Siehe Abbildung. 13. REC650 Handbuch zur Inbetriebnahme...
  • Seite 92 Betriebsbereich U-Bus en05000551.vsd IEC05000551 V1 DE Abb. 13: Prüfen der Phasendifferenz Verändern Sie den Phasenwinkel zwischen +dφ und -dφ und verifizieren Sie, dass die zwei Ausgänge für die Phasendifferenzen zwischen diesen Werten, jedoch nicht für außerhalb davon liegende Phasendifferenzen, aktiviert sind.

  • Seite 93: Prüfen Des Energizing Check

    Kontrollieren Sie, ob die Ausgänge AUTOENOK und MANENOK aktiviert sind. Erhöhen Sie die U-Leitung auf 60 % UBase und U-Sammelschiene auf 100 % UBase. Die Ausgänge dürfen nicht aktiviert werden. Der Test kann mit unterschiedlichen Werten an derU-Sammelschiene und U- Leitung wiederholt werden. REC650 Handbuch zur Inbetriebnahme...

  • Seite 94: Prüfung Spannungsführende Leitung Und Spannungslose Sammelschiene (Dbll)

    Mit dem Test soll verifiziert werden, dass die Energizing Check-Funktion bei niedriger Spannung sowohl an der U-Sammelschiene als auch der U-Leitung auslöst, d.h., dass der Leistungsschalter in einem nicht energetisierten System geschlossen wird. Der Test wird nur benötigt, wenn diese Funktionalität eingesetzt wird. Vorgehensweise: REC650 Handbuch zur Inbetriebnahme...

  • Seite 95: Prüfen Der Spannungsauswahl

    Sie den Parameter Blocked unter Hauptmenü/Tests/Funktionstestmodi/ <Funktionsgruppe>/<Funktion>/<1:Function> für die Funktion bzw. jede einzelne Funktion innerhalb einer Kette, die als nächste geprüft werden soll, auf auf Nein. Denken Sie daran, den Parameter Blocked für jede überprüfte Einzelfunktion auf Ja zu setzen. REC650 Handbuch zur Inbetriebnahme...

  • Seite 96: Wiedereinschaltung Smbrrec

    Prüfungsanordnung, bei der der Leistungsschalter (LS) durch ein externes bistabiles Relais (BR), wie zum Beispiel ein Relais des Typs RXMVB2 oder RXMD oder einen Leistungsschaltersimulator von ABB simuliert wird. Es werden folgende Handschalter benutzt: • Schalter oder Drucktaste zum Schließen (SC) •...
  • Seite 97 Ein bistabiles Relais (BR) oder zwei Hilfsrelais zur Simulation eines LS • Zwei Drucktaster (SC, ST) zum Auslösen des BR und einen Umschalter (SRY) zur Simulation von CBREADY • Eventuell eine Schaltsimulation des Zustandes Synchrocheck (SYNC) REC650 Handbuch zur Inbetriebnahme...

  • Seite 98: Vorbereitung Der Verifizierung

    SMBRREC - CBPOS SMBRREC - CBREADY Prüfsatz SMBRRECSimulatingth eCBoperationbyabistabl erelayand=EN09000206 =1=de=Original_DE.vdx EN09000206 V1 DE Abb. 14: Simulieren der LS-Einschaltung durch ein bistabiles Relais/einen LS- Simulator und Handschalter 5.7.2.1 Vorbereitung der Verifizierung Vorgehensweise: Überprüfen Sie die Funktionseinstellungen. Im HMI-Baum finden Sie diese unter: Hauptmenü/Einstellung/Geräte-Einstellungen/Steuerung/...

  • Seite 99: Ein- Und Ausschalten Der Wiedereinschaltungsfunktion

    Versuchen sein. Nachfolgend ist ein Fall von dreiphasiger Wiedereinschaltung mit einem Versuch beschrieben. Vorgehensweise: Stellen Sie Operation = Ein ein. Wenn die SYNC nicht ausgelöst werden soll, muss sichergestellt sein, dass der SYNC-Eingang aktiviert ist. Soll die SYNC-Funktion einbezogen REC650 Handbuch zur Inbetriebnahme...

  • Seite 100: Prüfen Der Wiedereinschaltungsbedingungen

    Resultat auf die veränderte Bedingung zurückzuführen war. Bei einem blockierenden Signal ist ähnlich vorzugehen. Beginnen Sie ohne das blockierende bzw. Sperrsignal und lassen Sie dann eine Sequenz mit hinzugefügtem Blockierungs- bzw. Sperrsignal ablaufen. Prüfen des Einflusses des Signals INHIBIT (Sperren) Vorgehensweise: REC650 Handbuch zur Inbetriebnahme...

  • Seite 101: Prüfen Des Einflusses Von "Ls Nicht Bereit Für Wiedereinschaltung" Vorgehensweise

    START-Signal an. Warten Sie auf das Timeout-Limit für tSync. Überprüfen Sie, dass keine Wiedereinschaltung stattfindet. Equipment wieder zurücksetzen Setzen Sie das Equipment nach den Tests wieder in den Normal- bzw. Sollzustand zurück. Kontrollieren Sie dabei insbesondere folgendes: REC650 Handbuch zur Inbetriebnahme...

  • Seite 102: Abschliessen Des Tests

    Funktion gesendet wird, während des Gerät abgeschaltet ist, dann wird dieser Befehl nach dem Starten nicht erkannt. Folglich wird die Einstellung verwendet, die vor der Abschaltung bekannt war. Im Zweifelsfall sollte ein Status-Abgleich über eine vollständige Blockieren/Deblockieren-Sequenz erfolgen. REC650 Handbuch zur Inbetriebnahme...

  • Seite 103: Verriegelung

    Zwischen den Störungen sollte ein adäquates Zeitintervall berücksichtigt werden, um eine durch die mögliche Aktivierung der automatischen Wiedereinschaltungsfunktion (SMBRREC) verursachte Sperr-zeit überwinden zu können. Von der Funktion muss in allen Fällen eine dreiphasige Einschaltung ausgegeben werden, wenn die Einschaltung durch REC650 Handbuch zur Inbetriebnahme...

  • Seite 104: Leistungsschalter-Sperre

    Nein. Denken Sie daran, den Parameter Blocked für jede überprüfte Einzelfunktion auf Ja zu setzen. Prüfen der Überwachungsfunktionen 5.9.1 Ereigniszähler CNTGGIO Diese Funktion kann durch Anschließen eines Binäreingangs an den zu prüfenden Zähler sowie das Anlegen von Impulsen an den Zähler von außen getestet werden. REC650 Handbuch zur Inbetriebnahme...

  • Seite 105: Prüfen Der Zählungsfunktionen

    Zur Rückkehr in den Normalbetrieb wird das folgende Verfahren angewandt. Vorgehensweise Gehen Sie zum Ordner "Testmodus". Ändern Sie die Einstellung 'Ein' in 'Aus'. Drücken Sie die Tasten "E" und "Pfeil links". Antworten Sie mit "JA", drücken Sie die "E"-Taste und verlassen Sie die Menüs. REC650 Handbuch zur Inbetriebnahme...

  • Seite 107: Abschnitt 6 Fehlersuche

    Sichtprüfung des Geräts durch. • Wenn Sie einen äußeren Schaden feststellen können, wenden Sie sich an ABB, um eine Reparatur oder einen Austausch in die Wege zu leiten. Prüfen Sie, ob der Fehler extern oder intern ist. • Prüfen Sie, dass der Fehler nicht extern verursacht wurde.

  • Seite 108: Die Funktion Der Kommunikationsverbindung Überprüfen

    Überprüfen Sie den IEC61850- und DNP3-Kommunikationsstatus in der internen Ereignisliste unter Hauptmenü/Diagnose/IED-Status/Allgemein. • Wenden Sie sich bei wiederholtem Auftreten von Störungen aufgrund von internen Gerät-Fehlern, wie Komponentenversagen, an ABB, um eine Reparatur oder einen Austausch in die Wege zu leiten. 6.1.3.1 Die Funktion der Kommunikationsverbindung überprüfen Das Produkt ist mit mehreren Kommunikationsverbindungen ausgestattet.

  • Seite 109: Zeitsynchronisierung Überprüfen

    Wenn ein permanenter Fehler festgestellt wurde, bleibt das Gerät im internen Fehlermodus. Während der Fehlersituation führt das Gerät weiterhin interne Tests durch. Tritt ein Fehler auf, muss die Fehlermeldung notiert und beim Anfordern eines Service-Technikers angegeben werden. REC650 Handbuch zur Inbetriebnahme...

  • Seite 110: Warnungen

    Tritt ein Fehler auf, muss die Fehlermeldung notiert und beim Anfordern eines Service-Technikers angegeben werden. Tabelle 7: Warnanzeigen Warnanzeige Zusatzinformationen Warnung Die IEC 61850 versagte bei einigen Aktio‐ IEC 61850-Fehler nen - wie Lesen der Konfigurationsdatei, Hochfahren usw. Warnung Fehler in der DNP3-Kommunikation. DNP3-Fehler REC650 Handbuch zur Inbetriebnahme...

  • Seite 111: Zusätzliche Anzeigen

    Navigieren Sie zum entsprechenden Menü in der LHMI, um mögliche Probleme identifizieren zu können. • Vergewissern Sie sich, dass die Funktion eingeschaltet ist. • Vergewissern Sie sich, dass der korrekte Parametersatz (1 bis 4) aktiviert ist. • Überprüfen Sie die Blockierung. • Überprüfen Sie den Modus. REC650 Handbuch zur Inbetriebnahme...

  • Seite 112: Verdrahtung Kontrollieren

    - wie zum Beispiel 100 mA bei 24 VAC/VDC. Die Ausgangsrelais, insbesondere Stromausgangsrelais, sind auf das Unterbrechen von großen Strömen ausgelegt. Von daher können an den Oberflächen der Kontakte Schichten mit hohen Widerständen auftreten. Bestimmen Sie die REC650 Handbuch zur Inbetriebnahme...
  • Seite 113 Abschnitt 6 1MRK 511 209-UDE - Fehlersuche einwandfreie Kontaktgabe oder den Kontaktwiderstand nicht durch Messungen mit einem handelsüblichen Ohmmeter! GUID-BBAEAF55-8D01-4711-A71D-BBC76B60BA3D V1 DE Abb. 15: Prüfen der Ausgangskontakte unter Anwendung der Spannungsabfallmethode. 1 Kontaktstrom 2 Kontaktspannungsabfall 3 Last 4 Versorgungsspannung REC650...
  • Seite 114 Abschnitt 6 1MRK 511 209-UDE - Fehlersuche GUID-31DF5495-91F1-4A4B-8FD5-50625038961E V1 DE Abb. 16: Auslösekontakt Überprüfung 1 Auslösekontakt in Prüfung 2 Strombegrenzungswiderstand • Zum Überprüfen des Status der Ausgangsstromkreise, die das Ausgangsrelais über die LHMI steuern, wählen Sie Hauptmenü/Tests/Binärausgangswerte/ Binärausgangsmodule und navigieren Sie anschließend zu dem Board mit dem zu überprüfenden Binärausgang.
  • Seite 115 Ein anfänglich hoher Kontaktwiderstand verursacht keine Probleme, da er rasch durch die elektrische Reinigungswirkung der Frittung sowie die thermische Zerstörung von Schichten vermindert und in den mOhm-Bereich zurückgeführt wird. Folglich steht an der Last praktisch die volle Spannung zur Verfügung. REC650 Handbuch zur Inbetriebnahme...

  • Seite 117: Abschnitt 7 Glossar

    Leitung. Enthält zwei verdrillte Doppelleitungen, die es ermöglichen, Informationen in beide Richtungen zu übertragen. COMTRADE Standardformat gemäß IEC 60255-24 Kontra-gerichtet Methode der Übertragung von G.703 über eine ausgeglichene Leitung. Beinhaltet vier verdrillte Doppelleitungen, von denen zwei für die REC650 Handbuch zur Inbetriebnahme...
  • Seite 118 Digital Signal Processor (digitaler Signalprozessor) Direct Transfer Trip (Schema, Direktauslösung der Gegenstation) EHV-Netzwerk Ultrahochspannungsnetzwerk Electronic Industries Association Electro Magnetic Compatibility (elektromagnetische Verträglichkeit) Electro Motive Force (elektromotorische Kraft) Electro Magnetic Interference (elektromagnetische Interferenz) EnFP Endfehlerschutz Electrostatic discharge (elektrostatischer Entladung) REC650 Handbuch zur Inbetriebnahme...
  • Seite 119 Schaltanlagen IEEE Institute of Electrical and Electronics Engineers IEEE 802.12 Ein Netztechnologie-Standard, der 100 Mbits/s bei verdrillten Doppelleitungen bzw. Lichtwellenleitern bietet. IEEE P1386.1 PCI Mezzanine Card (PMC)-Standard für lokale Busmodule. Referenziert den CMC (IEEE P1386, auch REC650 Handbuch zur Inbetriebnahme...
  • Seite 120 Standard 200 International Telecommunications Union (Internationale Fernmeldeunion) Local Area Network (lokales Netzwerk) LIB 520 Hochspannungs-Software-Modul Liquid Crystal Display (Flüssigkristallanzeige) Local Detection Device (lokales Erkennungsgerät) Light Emitting Diode (Leuchtdiode) Miniature Circuit Breaker (Miniatur-Leistungsschalter) Mezzanine Carrier Module (Mezzanine-Trägermodul) REC650 Handbuch zur Inbetriebnahme...
  • Seite 121 Tool für die Parametereinstellung im PCM600 Potenzial- bzw. Spannungswandler-Übersetzungsverhältnis Übersetzungsverhält PUTT Permissive Overreach Transfer Trip (zulässige Unterreichweiten-Transferauslösung) RASC Synchrocheck-Relais, COMBIFLEX Relay Characteristic Angle (charakteristischer Winkel) REVAL Evaluierungs-Software RFPP Widerstand bei Störungen Phase-Phase RFPE Widerstand bei Störungen Phase-Erde REC650 Handbuch zur Inbetriebnahme...
  • Seite 122 Static VAr Compensation (statische VAr-Kompensation) Auslösungsspule Auslösungsschaltkreis-Überwachung Transmission Control Protocol (Übertragungskontrollprotokoll) Das gängigste Transportschichtprotokoll, das im Ethernet und Internet verwendet wird. TCP/IP Transmission Control Protocol over Internet Protocol (Übertragungskontrollprotokoll über Internet-Protokoll). Die in das 4.2 BSD Unix integrierten defacto-Standard- REC650 Handbuch zur Inbetriebnahme...
  • Seite 123 Navigation von Luftfahrzeugen und Schiffen genutzt, in der dafür zuweilen auch ihr militärischer Begriff "Zulu- Zeit" gebraucht wird. Im phonetischen Alphabet steht "Zulu" für "Z", das wiederum den Längengrad Null bedeutet. Unterspannung Weak End Infeed-Logik (schwache Einspeisung) Spannungswandler (Voltage transformer) REC650 Handbuch zur Inbetriebnahme...
  • Seite 124 Abschnitt 7 1MRK 511 209-UDE - Glossar X.21 Eine digitale Signalisierungsschnittstelle, die vorrangig für Telekom-Technik genutzt wird. Dreifacher Null-Sequenzstrom. Wird oft als Rest- oder Erd-Fehlerstrom bezeichnet. Dreifache Null-Sequenzspannung Wird oft als Rest- oder Neutralpunktspannung bezeichnet. REC650 Handbuch zur Inbetriebnahme...
  • Seite 126 Kontakt ABB AB Substation Automation Products SE-721 59 Västerås, Schweden Telefon +46 (0) 21 32 50 00 +46 (0) 21 14 69 18 www.abb.com/substationautomation ABB AG Energietechnik Postfach 10 03 51 68128 Mannheim, Deutschland Telefon +49 (0) 6 21 381–30 00 +49 (0) 6 21 381–26 45...

Inhaltsverzeichnis
