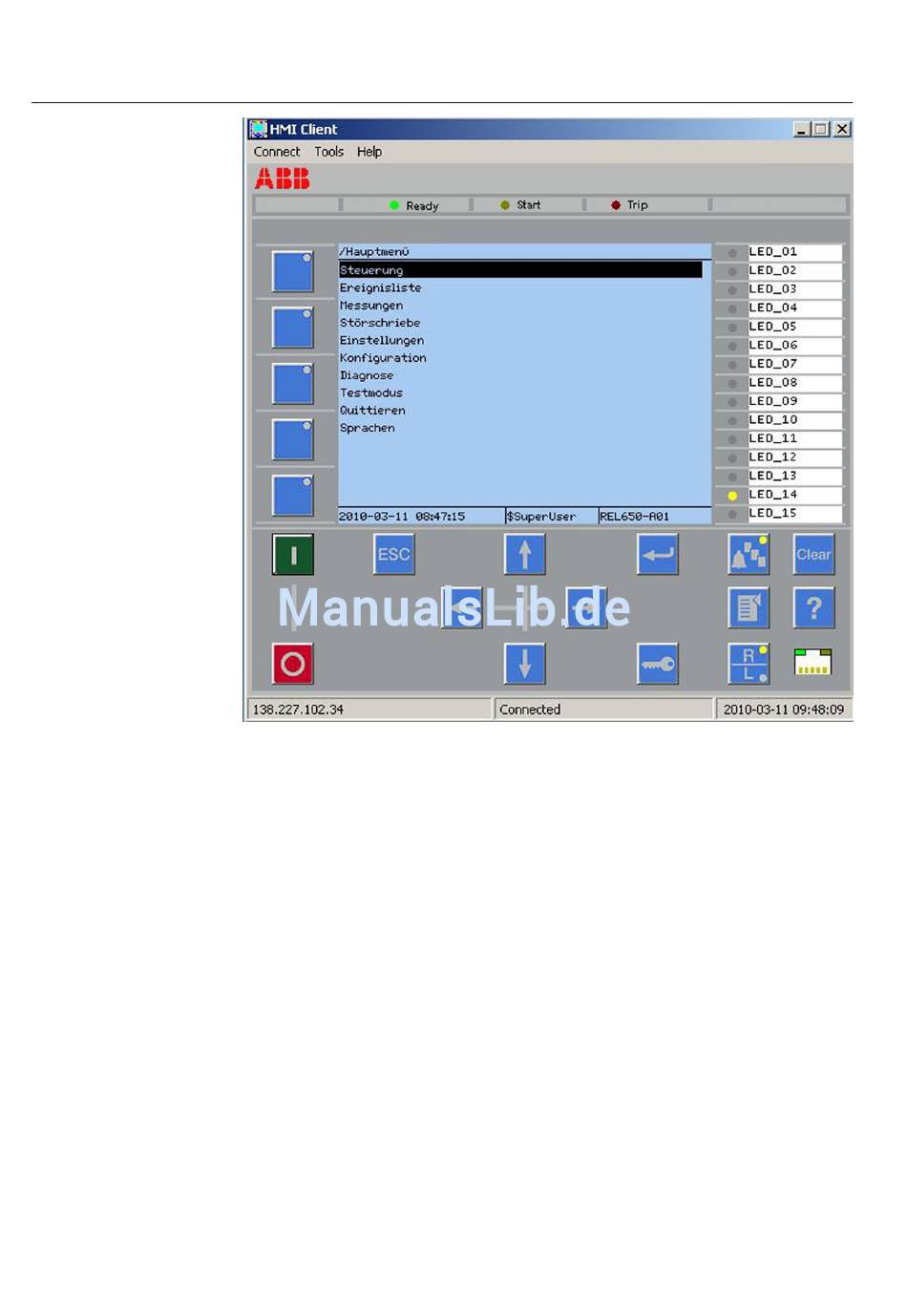

Abb. 11: LHMI-Tastenfeld

LED

Funktionalität
Die Funktionsblocks LEDGEN und GRP1_LEDx sowie GRP2_LEDx und
GRP3_LEDx (x = 1-15) steuern die Anzeige-LEDs und stellen Information über
deren Status bereit. Die Eingangs- und Ausgangssignale der Funktionsblocks sind
im PCM600 konfiguriert. Das Eingangssignal für jede LED wird einzeln mithilfe
von SMT oder ACT ausgewählt. Jede LED wird über einen GRP1_LEDx -
Funktionsblock gesteuert, der Farbe und Betriebsmodus kontrolliert.
Jede Anzeige-LED an der LHMI kann einzeln für den Betrieb in einem der sechs
verschiedenen Sequenzen eingestellt werden; zwei als Mitnahmetyp und vier als
selbsthaltend. Zwei der Selbsthaltetypen sind als Schutzanzeigesystem vorgesehen:
im Sammel- oder Restart-Modus mit Reset-Funktion. Die anderen beiden
