2 Parametrierboxen - Installation
2.1.4.3 Mechanischer Einbau in eine Schalttafel

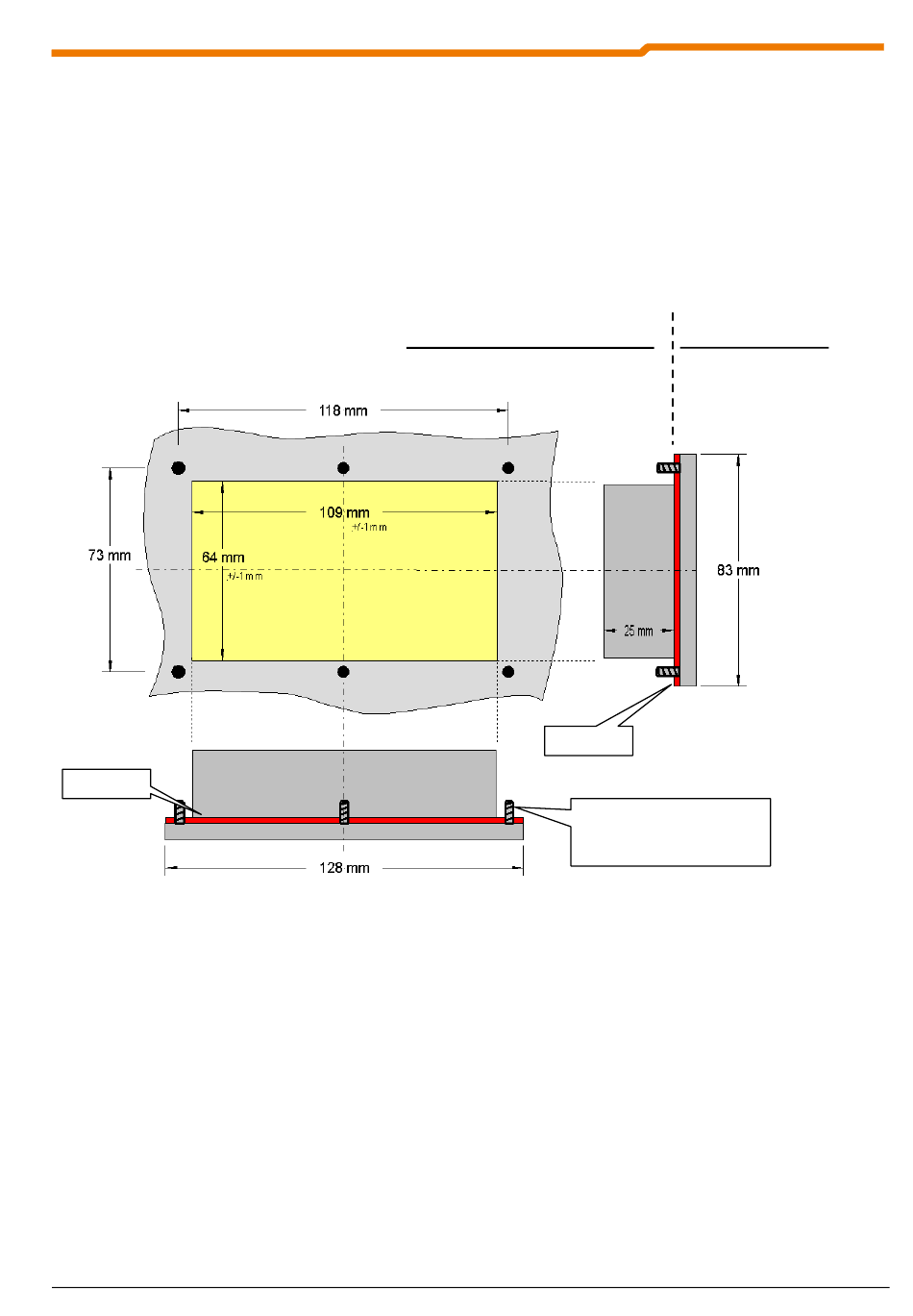

Für den Einbau in die Schaltschranktür oder die Schalttafel, muss ein Ausbruch mit den Maßen 109mm x 64mm
(Toleranz jeweils +/- 1mm) eingebracht werden. Für die Montage wird die geschlossene Einheit in die vorher
bearbeitete Tafel der Schaltanlage eingefügt. Zur Befestigung von der Innenseite der Schalttafel stehen 6
Gewindestifte (M4 x 16mm) (ca. 7mm Überstand im montierten Zustand) mit passenden Muttern zur Verfügung.
Die ParameterBox ist nun fest auf der Schaltschranktür montiert und hat frontseitig bei richtiger Montage einen
Schutzgrad von IP54.
Der elektrische Anschluss der Parametrierboxen SK CSX-3E bzw. SK PAR-3E erfolgt über die rückseitig
zugängliche RJ12 - Buchse. Die genaue Belegung der Klemmen kann dem folgenden Abschnitt entnommen
werden.
Innenseite des Schaltschrankes
Schaltschrankfront
Dichtung
Dichtung
Befestigungsbolzen
6 Stück M4 x 16mm
(Muttern + Scheiben liegen bei)
BU 0040 DE-0113
