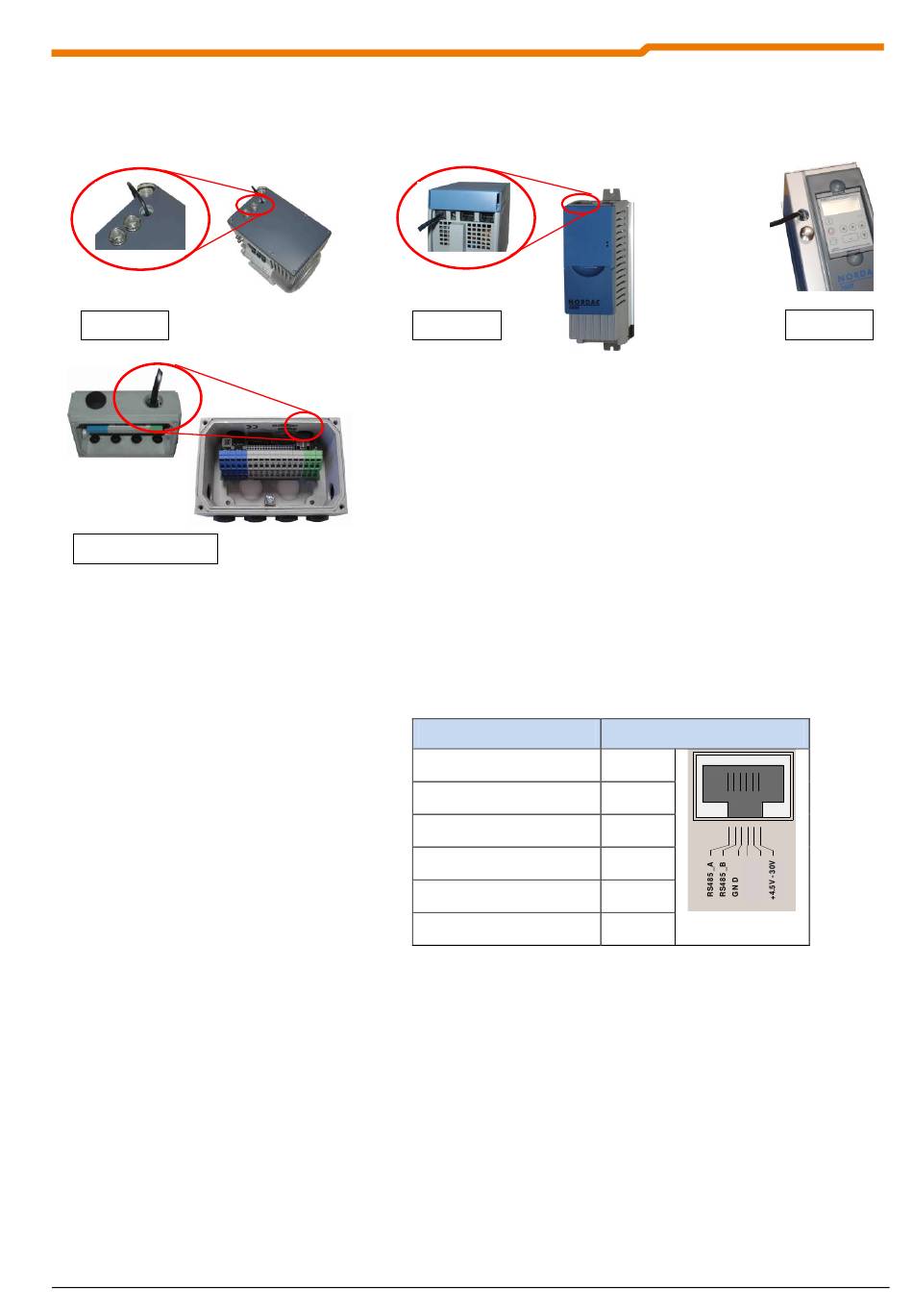

Der Anschluss an die jeweiligen Frequenzumrichter erfolgt über die entsprechend am Gerät vorhandenen RJ-12
Anschlussbuchsen. Die SimpleBox SK CSX-3H kommuniziert ausschließlich mit Frequenzumrichtern.
SK200E
SK TI4-TU-BUS
Die Kontaktbelegung des RJ-12 Anschlusses ist an der Parametrierbox wie folgt ausgeführt:
BU 0040 DE-0113
SK500E
Beschreibung
P+ (A) RS 485 +
P- (B) RS 485 -
GND
-
-
+ 4,5V... 30V, ca.1,3 W
2 Parametrierboxen - Installation
RJ 12
1
2
3
4
5
1 2 3 4 5 6
6
SK700E
15
