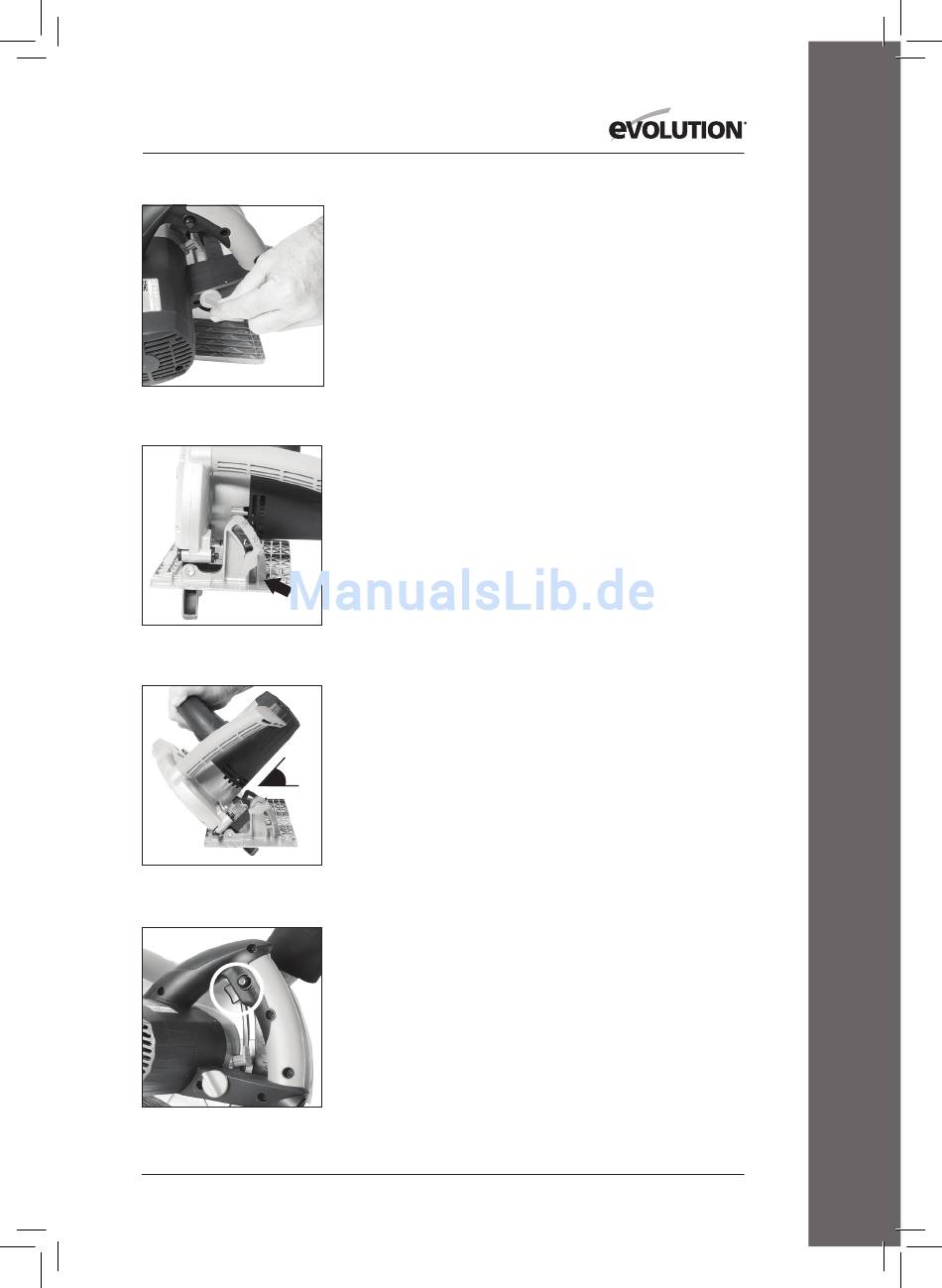

Fig. 5
Fig. 6
0-45
o
Fig. 7
Fig. 8
GuIdE dE ChANT
Un guide de chant (aide pour raboter des bords) peut être
installé sur le rail de guidage. La tige du guide doit être inséré
à l'intérieur des crans rectangulaires visibles à l'avant du rail
de guidage, et glissés sous la vis moletée. (Fig. 4)
N.B: Le guide de chant peut être installé de n'importe quel côté
du rail de guidage et devrait seulement être installé et ajusté
sur la machine lorsque celle-ci est débranchée.
Ajuster le guide de chant à la distance désirée par rapport
à la lame et resserrer les deux vis moletées. Vérifier que le
guide de chant est parallèle à la lame.
Ajustement de la profondeur de coupe
Desserrer la vis de verrouillage et d'ajustement de la profondeur
de coupe afin d'ajuster le rail de guidage à la profondeur de
coupe souhaitée. Vous pouvez vous aider de la règle dessinée
sur le rapporteur de profondeur et de l'index de mesure intégrés
sur la machine. Ajuster la profondeur de coupe à l'épaisseur de la
pièce à usiner. Moins d'une pleine dent des dents de la lame soit
visible sous la pièce. Resserrer fermement la vis de verrouillage
et d'ajustement de la profondeur de coupe afin de verrouiller la
position souhaitée. (Fig. 5)
Ajustement de l'angle de coupe
1. Desserrer la vis de verrouillage de l'inclinaison du
rail de guidage qui se trouve à l'avant de la scie. (Fig. 6)
2. Incliner la lame jusqu'à obtenir l'angle souhaité. (Fig. 7)
3. Serrer fermement la vis de verrouillage de l'inclinaison
du rail de guidage.
N.B: Un système de mesure d'angle (0
cadran du plateau de verrouillage pour faciliter le réglage.
Conseil d'utilisation
Par sécurité, procéder à des vérifications de routine
avant chaque utilisation de la machine. Contrôler toutes les
protections sur la machine et leur état de fonctionnement,
que toutes les vis et poignées sont fermement vissées. Vérifier
que la lame est correctement installée et sécurisée. Vérifier
aussi que la lame installée est appropriée pour couper le
matériau choisi. Vérifier le bon état du cordon d'alimentation.
Verrouiller aussi souvent que possible la pièce de travail
sur un support rigide tel qu'un établi ou un étau.
Bouton d'alimentation ON/OFF
Cette machine est équipée d'un bouton interrupteur
de démarRAGE/ arrêt sécurisé.
31
- 45 ) est intégré au
0 0
FR
