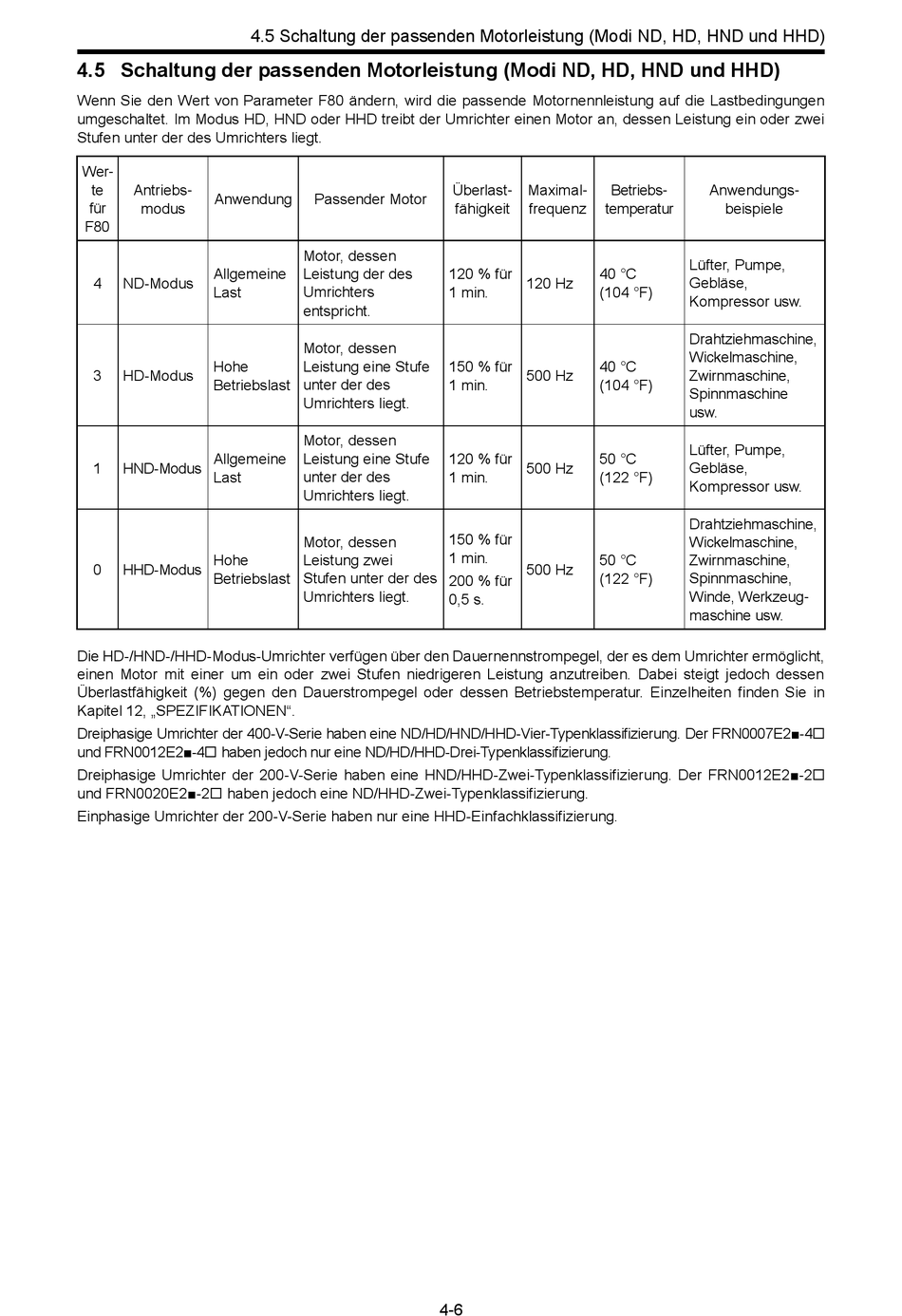

4.5 Schaltung der passenden Motorleistung (Modi ND, HD, HND und HHD)
Wenn Sie den Wert von Parameter F80 ändern, wird die passende Motornennleistung auf die Lastbedingungen
umgeschaltet. Im Modus HD, HND oder HHD treibt der Umrichter einen Motor an, dessen Leistung ein oder zwei
Stufen unter der des Umrichters liegt.
Wer-
te
Antriebs-
Anwendung
für
modus
F80
Allgemeine
4
ND-Modus
Last
Hohe
3
HD-Modus
Betriebslast
Allgemeine
1
HND-Modus
Last
Hohe
0
HHD-Modus
Betriebslast
Die HD-/HND-/HHD-Modus-Umrichter verfügen über den Dauernennstrompegel, der es dem Umrichter ermöglicht,
einen Motor mit einer um ein oder zwei Stufen niedrigeren Leistung anzutreiben. Dabei steigt jedoch dessen
Überlastfähigkeit (%) gegen den Dauerstrompegel oder dessen Betriebstemperatur. Einzelheiten finden Sie in
Kapitel 12, „SPEZIFIKATIONEN".
Dreiphasige Umrichter der 400-V-Serie haben eine ND/HD/HND/HHD-Vier-Typenklassifizierung. Der FRN0007E2■-4
und FRN0012E2■-4 haben jedoch nur eine ND/HD/HHD-Drei-Typenklassifizierung.
Dreiphasige Umrichter der 200-V-Serie haben eine HND/HHD-Zwei-Typenklassifizierung. Der FRN0012E2■-2
und FRN0020E2■-2 haben jedoch eine ND/HHD-Zwei-Typenklassifizierung.
Einphasige Umrichter der 200-V-Serie haben nur eine HHD-Einfachklassifizierung.
4.5 Schaltung der passenden Motorleistung (Modi ND, HD, HND und HHD)
Passender Motor
Motor, dessen
Leistung der des
Umrichters
entspricht.
Motor, dessen
Leistung eine Stufe
unter der des
Umrichters liegt.
Motor, dessen
Leistung eine Stufe
unter der des
Umrichters liegt.
Motor, dessen
Leistung zwei
Stufen unter der des
Umrichters liegt.
Überlast-
Maximal-
fähigkeit
frequenz
temperatur
120 % für
40 °C
120 Hz
1 min.
(104 °F)
150 % für
40 °C
500 Hz
1 min.
(104 °F)
120 % für
50 °C
500 Hz
1 min.
(122 °F)
150 % für
1 min.
50 °C
500 Hz
(122 °F)
200 % für
0,5 s.
4-6
Betriebs-
Anwendungs-
beispiele
Lüfter, Pumpe,
Gebläse,
Kompressor usw.
Drahtziehmaschine,
Wickelmaschine,
Zwirnmaschine,
Spinnmaschine
usw.
Lüfter, Pumpe,
Gebläse,
Kompressor usw.
Drahtziehmaschine,
Wickelmaschine,
Zwirnmaschine,
Spinnmaschine,
Winde, Werkzeug-
maschine usw.
