6 Installation

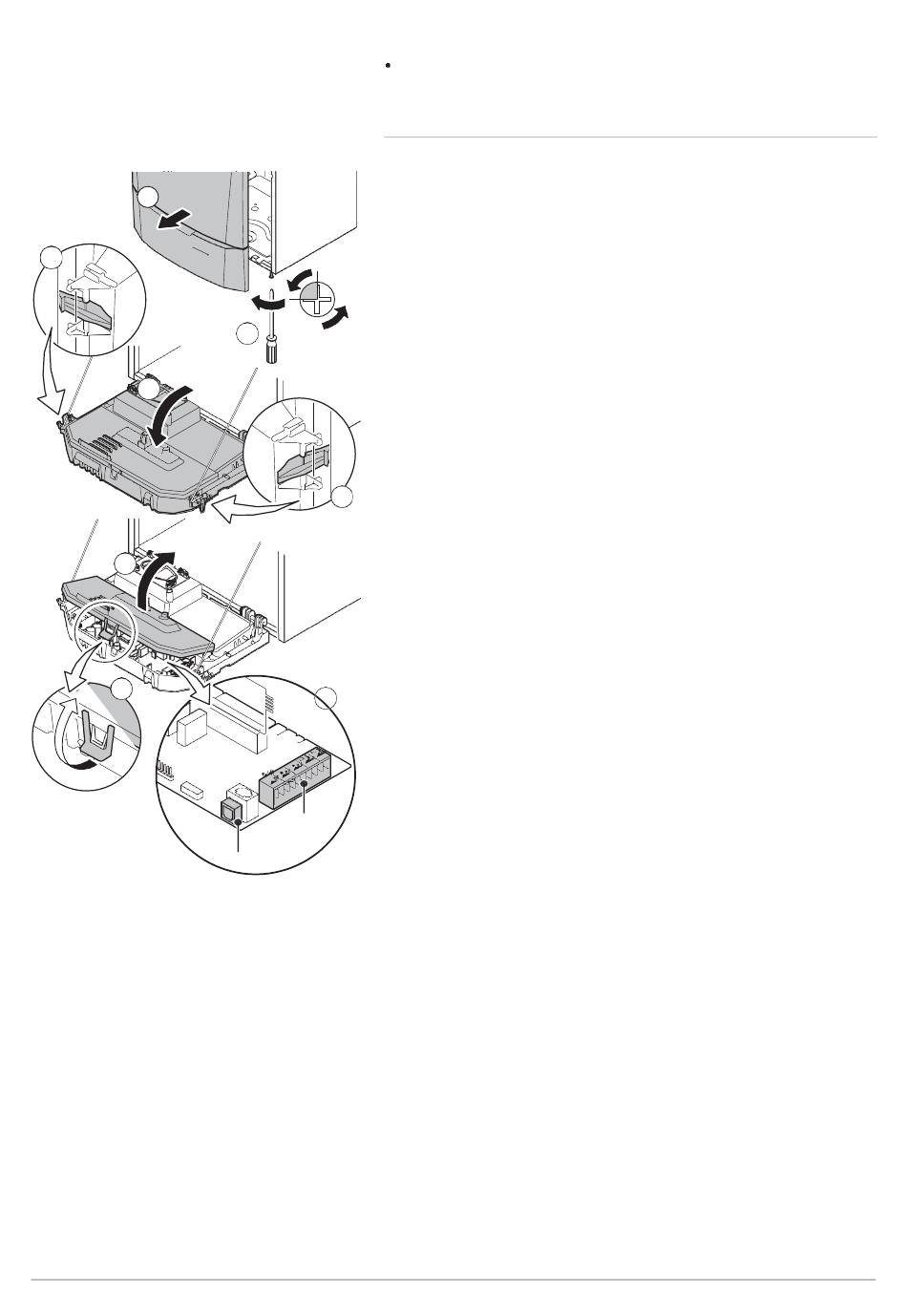

Abb.27 Zugang zu den Anschlüssen
1
3
3
4
4
38
6.6.3 Zugang zu den Anschlüssen
Verschiedene Thermostate und Regler können an die Standardleiterplatte
(PCU) (Stecksockel X12) angeschlossen werden. Die Anschlussmöglich
keiten auf der Leiterplatte der Standardsteuerung werden in den folgenden
Absätzen erläutert.
Zugang zu den Anschlüssen:
90º
1
3
7
X12
X13
AD-0000235-01
Fühler- und führende Kabel müssen voneinander getrennt verlegt wer
den.
1. Die beiden Schrauben unter der Gehäusevorderseite um eine Vier
teldrehung lösen und die Gehäusevorderseite abnehmen.
2. Die Kabel des Reglers oder des Thermostaten rechts an der Boden
platte des Heizkessels durch die Kabeldurchführungen führen.
3. Den Instrumentenkasten nach vorn kippen, hierzu die seitlichen
Klemmen öffnen.
4. Den Instrumentenkasten durch Öffnen der Klemme an der Vorder
seite öffnen.
5. Die entsprechenden Verbindungskabel durch den Instrumentenkas
ten über die bereitgestellte(n) Tülle(n) führen.
6. Die benötigten Kabelklemmen lösen (für die Klemmleiste) und die
Kabel hindurchführen.
7. Die Leiter an den jeweiligen Klemmen des Anschlusses anschlie
ßen.
8. Die Zugentlastungsbügel sicher durch Schrauben fixieren und das
Schaltfeld schließen.
