5 Erste Einschaltung

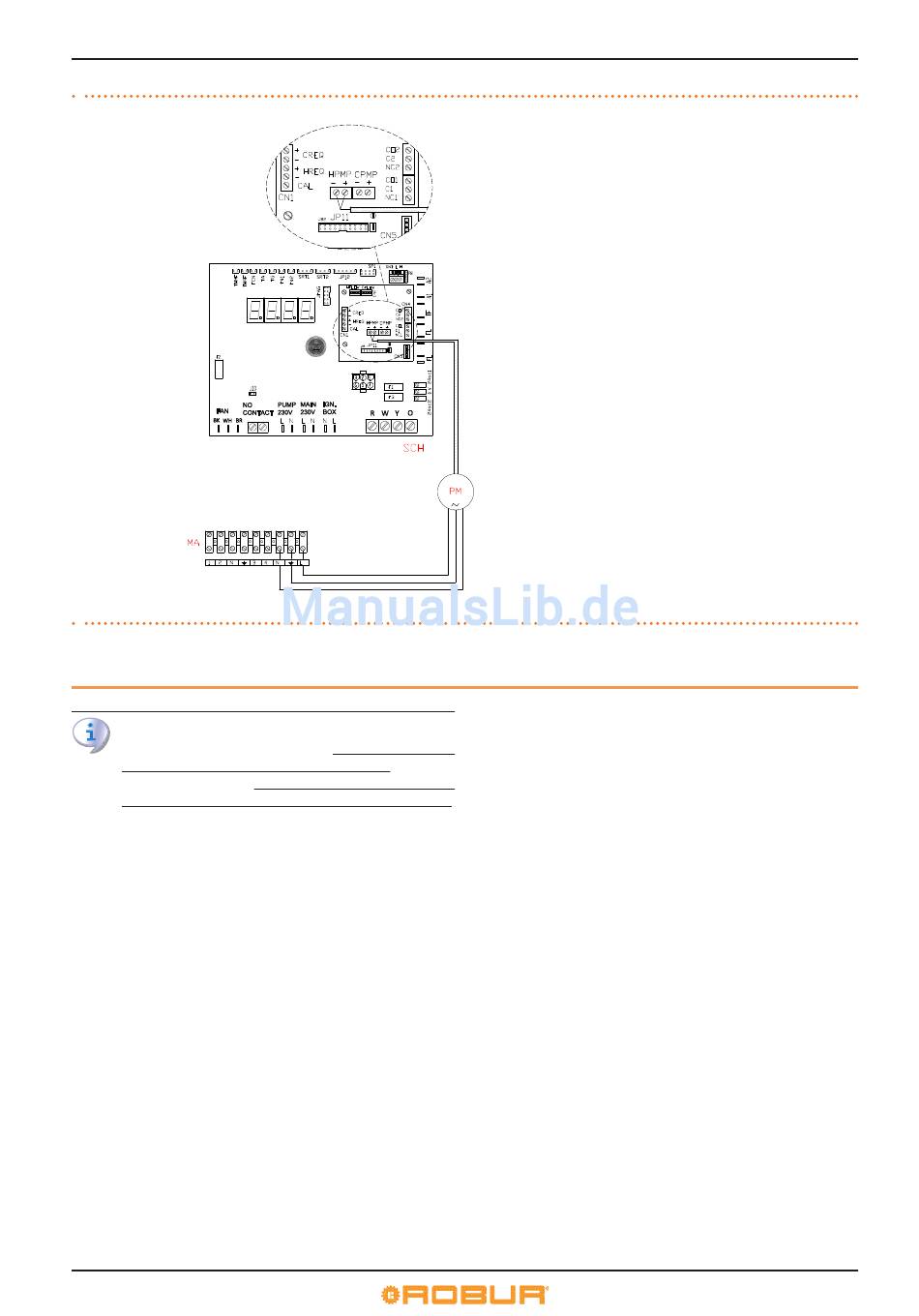

Abbildung 4�8 – Elektrischer Anschlussplan der Wilo-Verstellpumpe, stromversorgt von Einheit
Elektrischer Anschlussplan der Wilo-Verstellpumpe, stromversorgt von Einheit
5 ERSTE EINSCHALTUNG
Die Erste Einschaltung sieht die Prüfung/Einstellung der
Verbrennungsparameter vor und darf nur vom tech-
nischen Kundendienst ausgeführt werden Robur Der
Benutzer/Installateur ist NICHT dazu autorisiert, diese
Eingriffe auszuführen, anderenfalls verfällt die Garantie.
5�1 VORABKONTROLLEN
Präventive Verfahren für das erstmalige Einschalten
Nach der Installation muss der Installateur folgendes
kontrollieren:
Hydraulik-, Strom- und Gasanlagen müssen für die erfor-
▶
derlichen Leistungen geeignet sein und über alle von den
geltenden Normen vorgeschriebenen Sicherheitsvorrich-
tungen verfügen.
Es dürfen keine Leckagen in den Hydraulik- und Gasanlagen
▶
vorliegen.
Gastyp, für den das Gerät vorbereitet wurde (Erdgas oder
▶
Flüssiggas);
Der Druck der Gasversorgung muss den Werten in der Ta-
▶
belle 3.3 S. 24 entsprechen, mit einer max. Toleranz von
±15%.
Das Stromversorgungsnetz muss den Daten auf dem Gerä-
▶
teschild entsprechen.
Das Gerät muss korrekt gemäß den Angaben des Herstellers
▶
installiert sein.
32
ZEICHENERKLÄRUNG
PM
MA
Farbe Signaladern 0-10V Pumpe
Braun Anschluss an Klemme -
Weiß Anschluss an Klemme +
Schwarz isolieren
Blau isolieren
Die Anlage muss nach den Regeln der Technik gemäß den
▶
geltenden nationalen und lokalen Normen ausgeführt wor-
den sein.
Anormale oder gefährliche Situationen an der Analge
Falls anormale oder gefährliche Situationen an der Anlage vor-
liegen, führt der Kundendienst die erste Inbetriebnahme nicht
aus und das Gerät kann nicht gestartet werden.
Mögliche Situationen:
das Gerät ist in einem Raum installiert;
▶
die Sicherheitsabstände wurden nicht eingehalten;
▶
der Abstand von brennbaren oder entflammbaren Materia-
▶
lien ist zu gering;
die Umstände lassen einen Zugang und eine Wartung in Si-
▶
cherheit nicht zu;
Das Gerät wurde mit dem Hauptschalter gestartet/ausge-
▶
schaltet, statt mit der vorgesehenen Steuervorrichtung
(DDC, CCP/CCI oder externe Freigabe);
Defekte oder Störungen am Gerät, die während des Trans-
▶
portes oder der Installation aufgetreten sind;
Geruch von Gas;
▶
Druck der Gasversorgung ist nicht korrekt;
▶
Rauchgasauslass nicht konform;
alle Situationen, die zu Funktionsstörungen bzw. potentiell
▶
gefährlichen Situationen führen können.
Warmwasser-Umlaufpumpe
(Primäranlage)
Klemmenleiste Einheit
