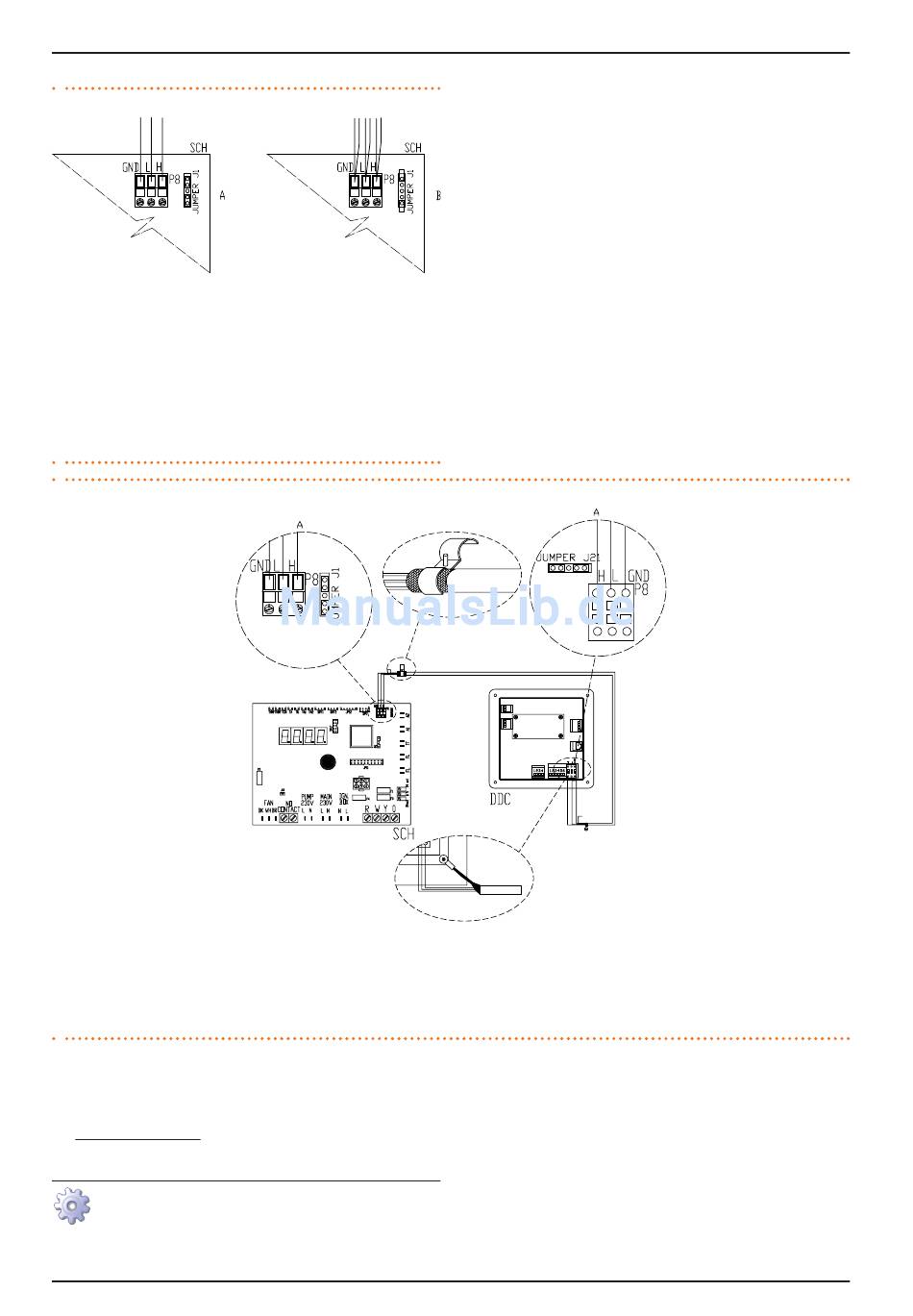

Abbildung 4�3 – Schaltplan
ZEICHENERKLÄRUNG
SCH
Steuerplatine
GND
Gemeinsamer Datenleiter
L
TIEFES DATENSIGNAL
H
HOHES DATENSIGNAL
J1
CAN-Bus Jumper auf Platine
A
Detail Fall "Endknoten" (3-adrig; J1=Jumper "geschlossen")
B
Detail Fall "Zwischenknoten" (6-adrig; J1=Jumper "offen")
P8
CAN Port / Stecker
Anschluss des CAN-Bus-Kabels an die Steuerplatine: Detail A Fall "End-
knoten", Detail B Fall "Zwischenknoten"
Abbildung 4�4 – Anschluss CAN-Bus für Anlagen mit einer Einheit
ZEICHENERKLÄRUNG
DDC
digitale Steuertafel
SCH
Steuerplatine S61
J1
CAN-Bus Jumper auf Platine S61
J21
CAN-Bus Jumper auf Platine DDC
A
Endknotenverbindung - (3-adrig; J1 und J21 = "geschlossen")
H,L,GND
Datensignaladern (siehe Kabeltabelle)
Externe Freigabe
(System (3) siehe auch Abschnitt 1.7 S. 17)
Es muss folgendes vorbereitet werden:
Freigabevorrichtung (z.B. Thermostat, Uhr, Taste, ...), ausge-
▶
stattet mit einem potenzialfreiem Kontakt NA.
Vorgehensweise für den Anschluss der externen
Freigabe
Handbuch für Installation, Gebrauch und Wartung – GAHP-A
Konfiguration GAHP (S61) + DDC oder CCP/CCI
(Systeme (1) und (2) siehe auch Abschnitte 1.7 S. 17)
Der Anschluss der externen Freigabe wird am Klem-
menbrett S61am Schaltschrank in der Einheit (Abbil-
dung 4.5 S. 30 ausgeführt):
1. Gemäß Vorgehensweise 4.2 S. 27 auf den Schalt-
schrank zugreifen.
2. Den potenzialfreien Kontakt der externen Vorrich-
tung durch zwei Leitungsdrähte an die Klemmen
R und W (jeweils: gemeinsamer Anschluss 24 V c.a.
und Freigabeklemme Heizen) der Steuerplatine S61
(Detail CS) anschließen
4 Elektroinstallatuer
29
