Krone RWL-Serie Bedienungsanleitung Seite 26

Wird für die externe Freigabe
ein Schließer verwendet ist eine
Konfi guration der Regelung
erforderlich (siehe Abschnitt
„Konfi guration externe Freigabe").
Verwendet wird diese Freigabe
z. B. um Stillstandszeiten in den
Nachtstunden oder Aktivierung/
Deaktivierung einer GLT zu
realisieren.
Externer Betriebsartkontakt
Kühlbetrieb/Heizbetrieb
(Geräte mit WP-Funktion)
Das Gerät kann neben der
Bedienung des Reglers oder
der Kabel-Fernbedienung über
einen externen potentialfreien
Kontakt (Eingang) in den Kühl oder
Heizbetrieb geschaltet werden (Bild
7). Hierfür ist ggf. eine Konfi guration
der Regelung erforderlich (siehe
Abschnitt „Konfi guration externe
Freigabe").
Konfi guration Parameter CF 16
5 Sek
Sammelstörmeldung
(Serienausstattung)
Der Anschluss einer potentialfreien
Sammelstörmeldung z.B.
zur Signalisierung oder zur
Weiterverarbeitung an eine GLT ist
serienmäßig möglich. Verwenden
Sie hierzu das entsprechende
Anschlussschema und beachten Sie
maximale Kontaktbelastung (Bild 7).

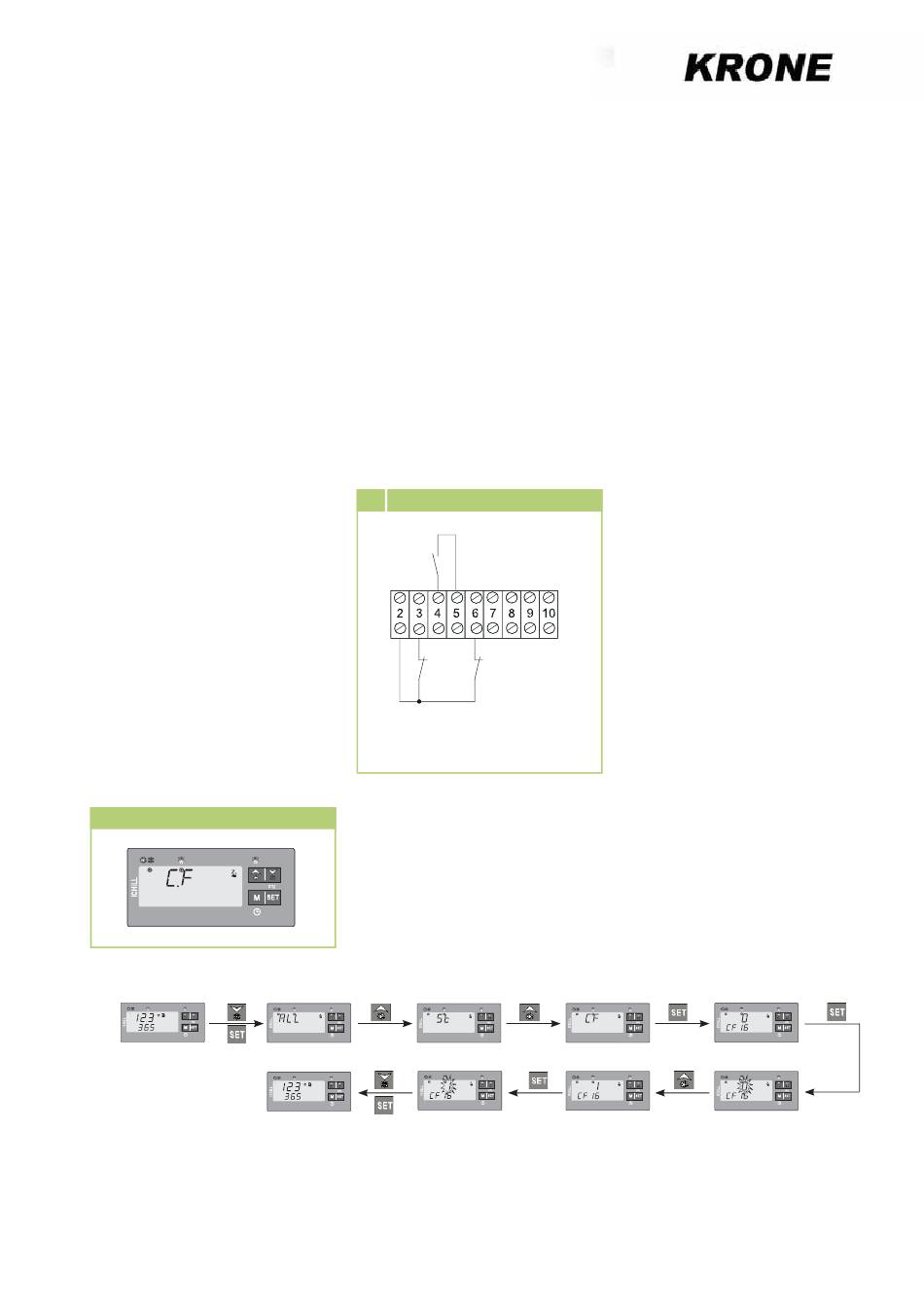

7 Externe potentialfreie Kontakte
Gerät
Anwender
2-3 Freigabe Betrieb / Stand-By (potentialfrei)
4-5 externe Störmeldung (max. 230V~, 3A)
2-6 Freigabe Kühl- / Heizbetrieb (potentialfrei)
Konfi guration externe Freigabe
Bei der Verwendung eines Schließers als externen Kontakt ist ein
Parameter der Regelung neu zu konfi gurieren. Der Parameter CF 16 ist von
0 auf 1 umzustellen. Geschieht dies nicht erkennt der Regler den externen
Kontakt als Öff ner. Im Menüpunkt CF kann in der Ebene 2 der Parameter CF
16 geändert werden. Der folgende Programmablauf ist zu programmieren.
kurz kurz
kurz
kurz
■
Nach der Programmierung ist bei
geöff neten Kontakt zwischen den
Klemmen 2 und 3 der „Stand By"
Betrieb aktiviert.
Anzeige = OFF.
Winterdruckregelung
(Zubehör)
Sie dient der Erweiterung des
Betriebsbereiches im Kühlbetrieb
von +15°C auf -15°C. Das Set besteht
aus einer Kurbelwannenheizung
und der Druckregelung. Verwenden
Sie hierzu die entsprechende
Montageanweisung.
Kurbelwannenheizung
Kompressor (Zubehör)
Die Heizung dient der Erweiterung
des Betriebsbereiches im
Kühlbetrieb von +15°C auf
+5°C. Verwenden Sie hierzu die
entsprechende Montageanweisung.
Kabel-Fernbedienung
(Zubehör)
Die Kabel-Fernbedienung dient z.B.
zur Abfrage und Programmierung
oder zur Bedienung des Gerätes
von einer entfernten Stelle
aus. Verwenden Sie hierzu die
entsprechende Montageanweisung.
kurz
Wert ändern
■
Nach der Programmierung ist bei
geschlossenen Kontakt
zwischen den Klemmen 2 und 3
der „Kühlbetrieb" aktiviert.
Anzeige = Temperaturen
kurz
27
