Vipa-Spezifische Diagnose-Einträge - VIPA System 100V Handbuch

Handbuch VIPA System 100V
VIPA-spezifische Diagnose-Einträge
Einträge im
Diagnosepuffer
Anzeige der
Diagnoseeinträge
HB100D - CPU - Rev. 15/03
Sie haben die Möglichkeit im Siemens SIMATIC Manager den
Diagnosepuffer der CPU auszulesen. Neben den Standardeinträgen im
Diagnosepuffer gibt es in den CPUs der VIPA noch zusätzliche Einträge,
die ausschließlich in Form einer Ereignis-ID angezeigt werden.

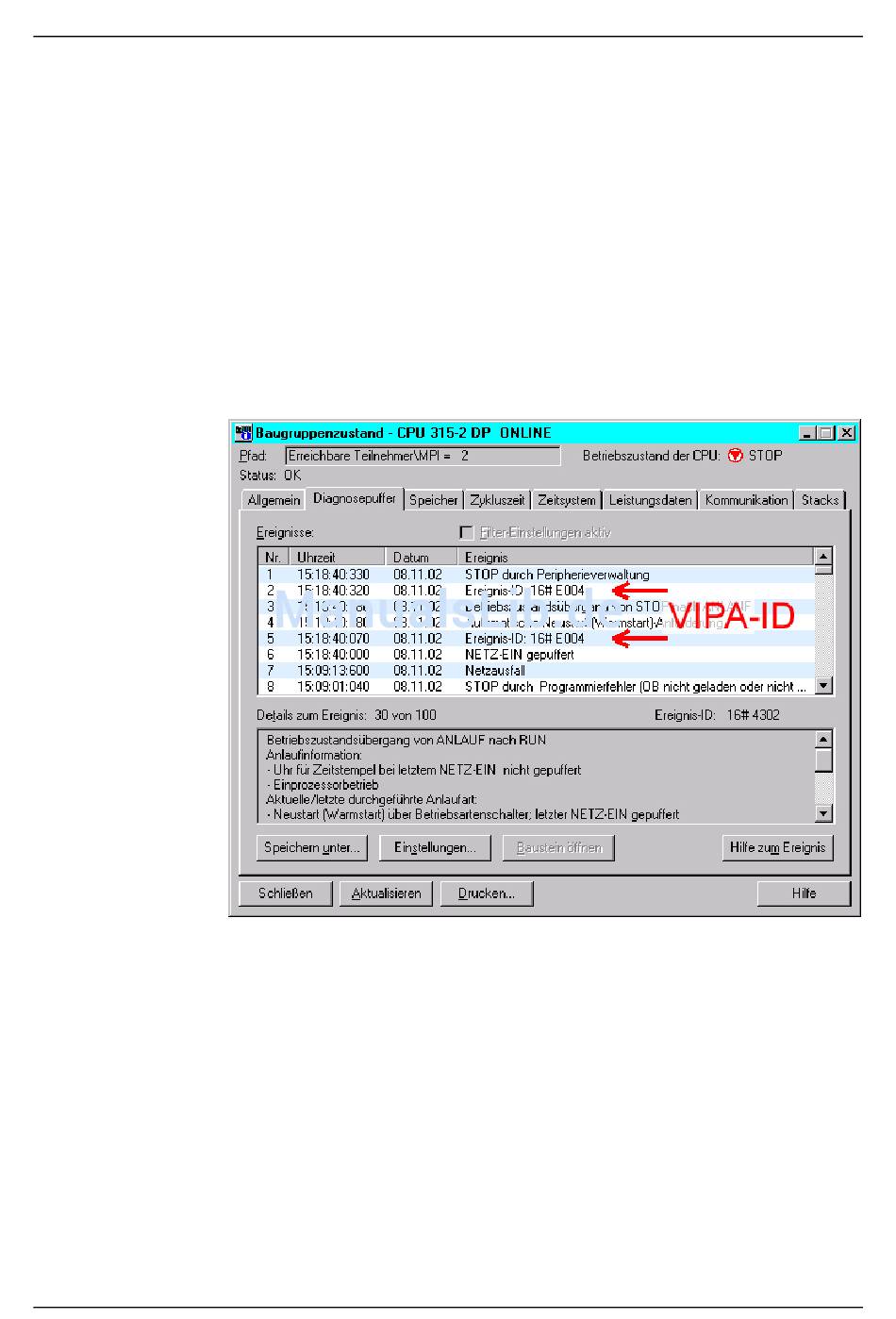

Zur Anzeige der Diagnoseeinträge gehen Sie in Ihrem Siemens SIMATIC
Manager auf Zielsystem > Baugruppenzustand. Über das Register
"Diagnosepuffer" gelangen Sie in das Diagnosefenster:
Für die Diagnose ist der Betriebszustand der CPU irrelevant. Es können
maximal 100 Diagnoseeinträge in der CPU gespeichert werden.
Auf der Folgeseite finden Sie eine Übersicht der VIPA-spezifischen
Ereignis-IDs.
Teil 3 Einsatz Mikro-SPS CPU 11x
3-37
