Montage
5.4.7
RS422-Verbindung mit USB-Konverter IF2001/USB
Für die Verbindung zwischen Sensor und PC müssen die Leitungen gekreuzt werden.
i
Trennen beziehungsweise verbinden Sie die Sub-D-Verbindung zwischen RS422 und USB-Konverter nur im spannungslosen
Zustand.
Sensor
17-pol.
Sensor-
Kabelstecker;
kabel
Anschluss
Sensorkabel
Tx + (Pin 8)
Grau
Tx - (Pin 15)
Rosa
Rx + (Pin 9)
Grün
Rx - (Pin 16)
Gelb
GND (Pin 14)
Blau
24VDC (Pin 5)
Rot
Laser On (Pin 3)
Schwarz Laser on

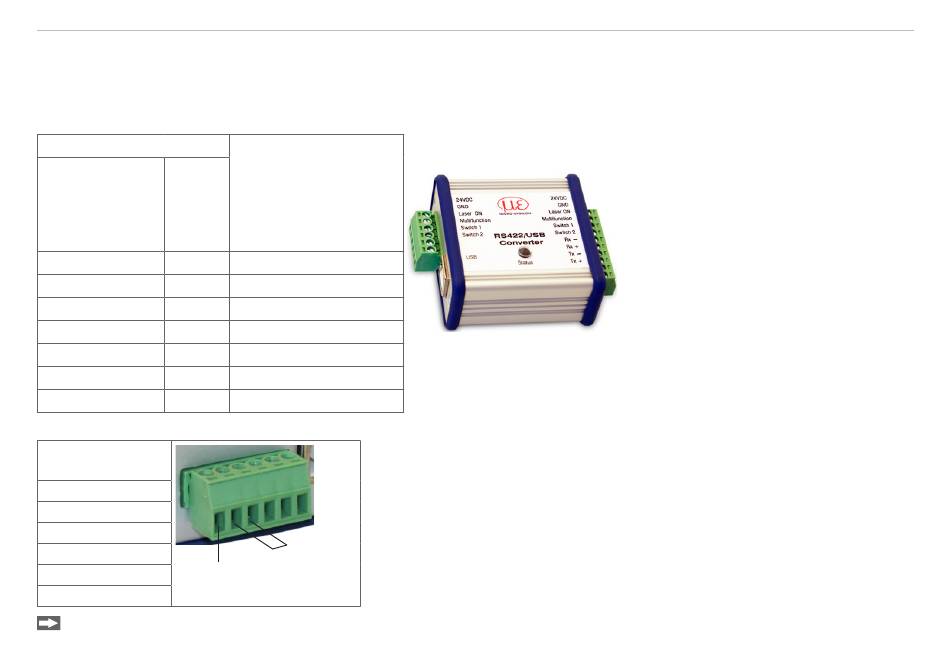

Abb. 19 Pin-Belegung IF2001/USB
Klemme
Konverter
24 VDC
GND
Laser ON
Multifunction
24 VDC
Switch 1
Switch 2
Verbinden Sie GND mit Laser ON, um die Laserlichtquelle im Sensor dauerhaft zu aktivieren.
optoNCDT 1900
Endgerät (Konverter)
Typ IF2001/USB
von MICRO-EPSILON;
10-pol. Klemmleiste
Rx +
Rx -
Tx +
Tx -
GND
24VDC
Laser ON
GND
Symmetrische Differenzsignale nach
EIA-422, nicht galvanisch von der Versor-
gungsspannung getrennt.
Verwenden Sie ein geschirmtes Kabel mit
verdrillten Adern, z. B. PC1900-x/OE.
Seite 38
