Wartung und Pflege

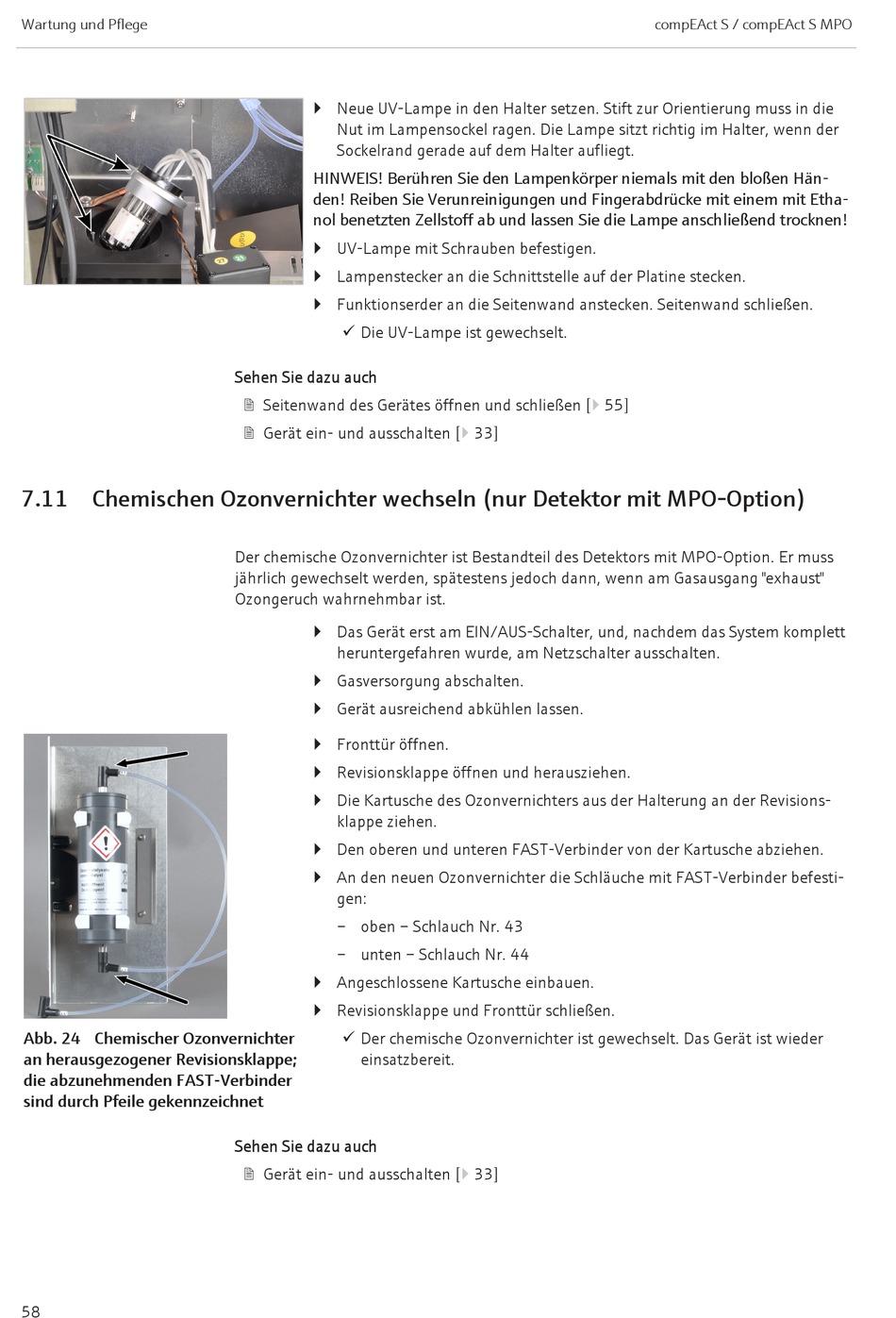

7.11 Chemischen Ozonvernichter wechseln (nur Detektor mit MPO-Option)
Abb. 24 Chemischer Ozonvernichter
an herausgezogener Revisionsklappe;
die abzunehmenden FAST-Verbinder
sind durch Pfeile gekennzeichnet
58
} Neue UV-Lampe in den Halter setzen. Stift zur Orientierung muss in die
Nut im Lampensockel ragen. Die Lampe sitzt richtig im Halter, wenn der
Sockelrand gerade auf dem Halter aufliegt.
HINWEIS! Berühren Sie den Lampenkörper niemals mit den bloßen Hän-
den! Reiben Sie Verunreinigungen und Fingerabdrücke mit einem mit Etha-
nol benetzten Zellstoff ab und lassen Sie die Lampe anschließend trocknen!
} UV-Lampe mit Schrauben befestigen.
} Lampenstecker an die Schnittstelle auf der Platine stecken.
} Funktionserder an die Seitenwand anstecken. Seitenwand schließen.
ü Die UV-Lampe ist gewechselt.
Sehen Sie dazu auch
2 Seitenwand des Gerätes öffnen und schließen [} 55]
2 Gerät ein- und ausschalten [} 33]
Der chemische Ozonvernichter ist Bestandteil des Detektors mit MPO-Option. Er muss
jährlich gewechselt werden, spätestens jedoch dann, wenn am Gasausgang "exhaust"
Ozongeruch wahrnehmbar ist.
} Das Gerät erst am EIN/AUS-Schalter, und, nachdem das System komplett
heruntergefahren wurde, am Netzschalter ausschalten.
} Gasversorgung abschalten.
} Gerät ausreichend abkühlen lassen.
} Fronttür öffnen.
} Revisionsklappe öffnen und herausziehen.
} Die Kartusche des Ozonvernichters aus der Halterung an der Revisions-
klappe ziehen.
} Den oberen und unteren FAST-Verbinder von der Kartusche abziehen.
} An den neuen Ozonvernichter die Schläuche mit FAST-Verbinder befesti-
gen:
– oben – Schlauch Nr. 43
– unten – Schlauch Nr. 44
} Angeschlossene Kartusche einbauen.
} Revisionsklappe und Fronttür schließen.
ü Der chemische Ozonvernichter ist gewechselt. Das Gerät ist wieder
einsatzbereit.
Sehen Sie dazu auch
2 Gerät ein- und ausschalten [} 33]
compEAct S / compEAct S MPO
