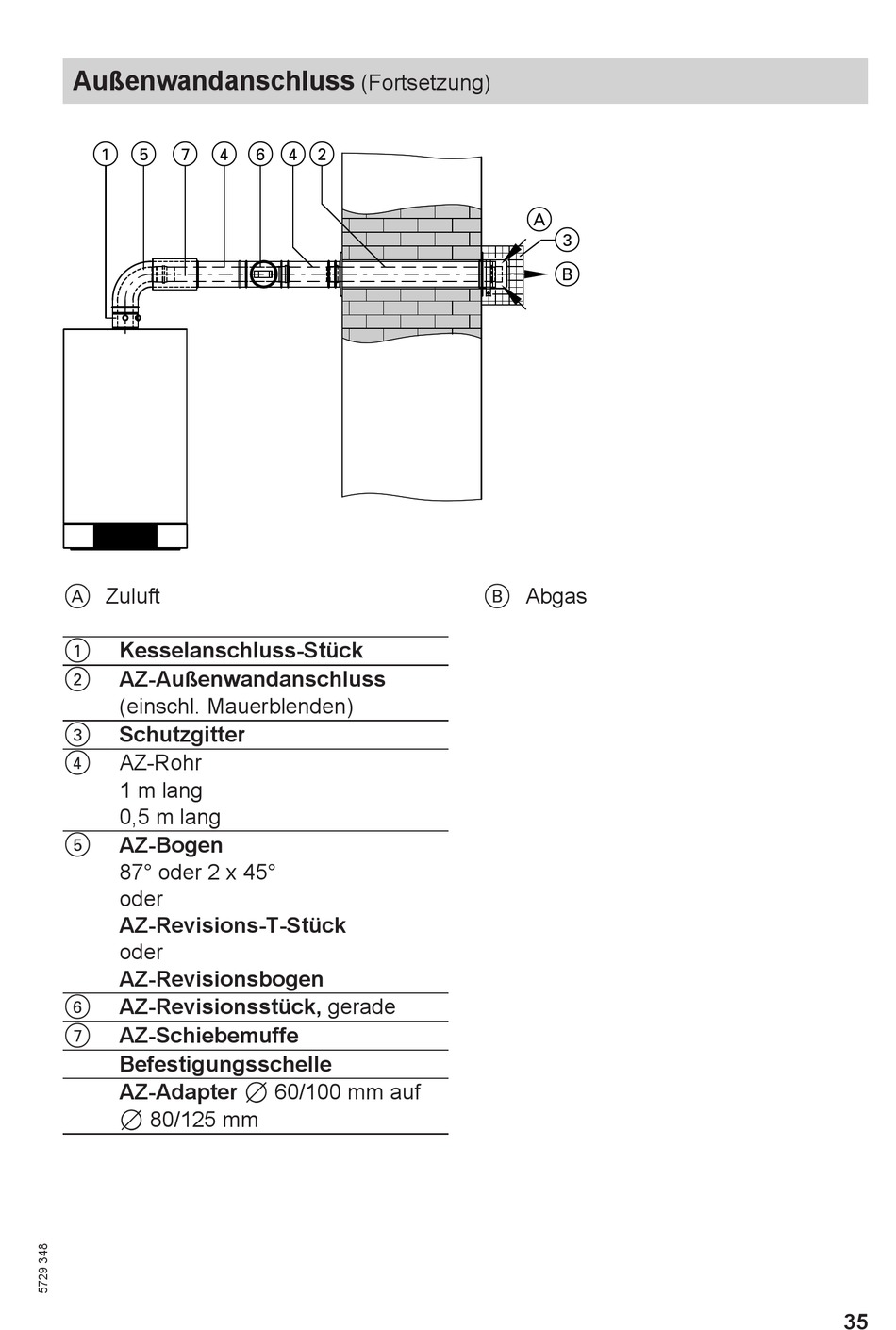

Außenwandanschluss
1 5 7 4
A Zuluft
1 Kesselanschluss-Stück
2 AZ-Außenwandanschluss
(einschl. Mauerblenden)
3 Schutzgitter
4
AZ-Rohr
1 m lang
0,5 m lang
5 AZ-Bogen
87° oder 2 x 45°
oder
AZ-Revisions-T-Stück
oder
AZ-Revisionsbogen
6 AZ-Revisionsstück, gerade
7
AZ-Schiebemuffe
Befestigungsschelle
AZ-Adapter 7 60/100 mm auf
7 80/125 mm
(Fortsetzung)
6 42
A
3
B
B Abgas
