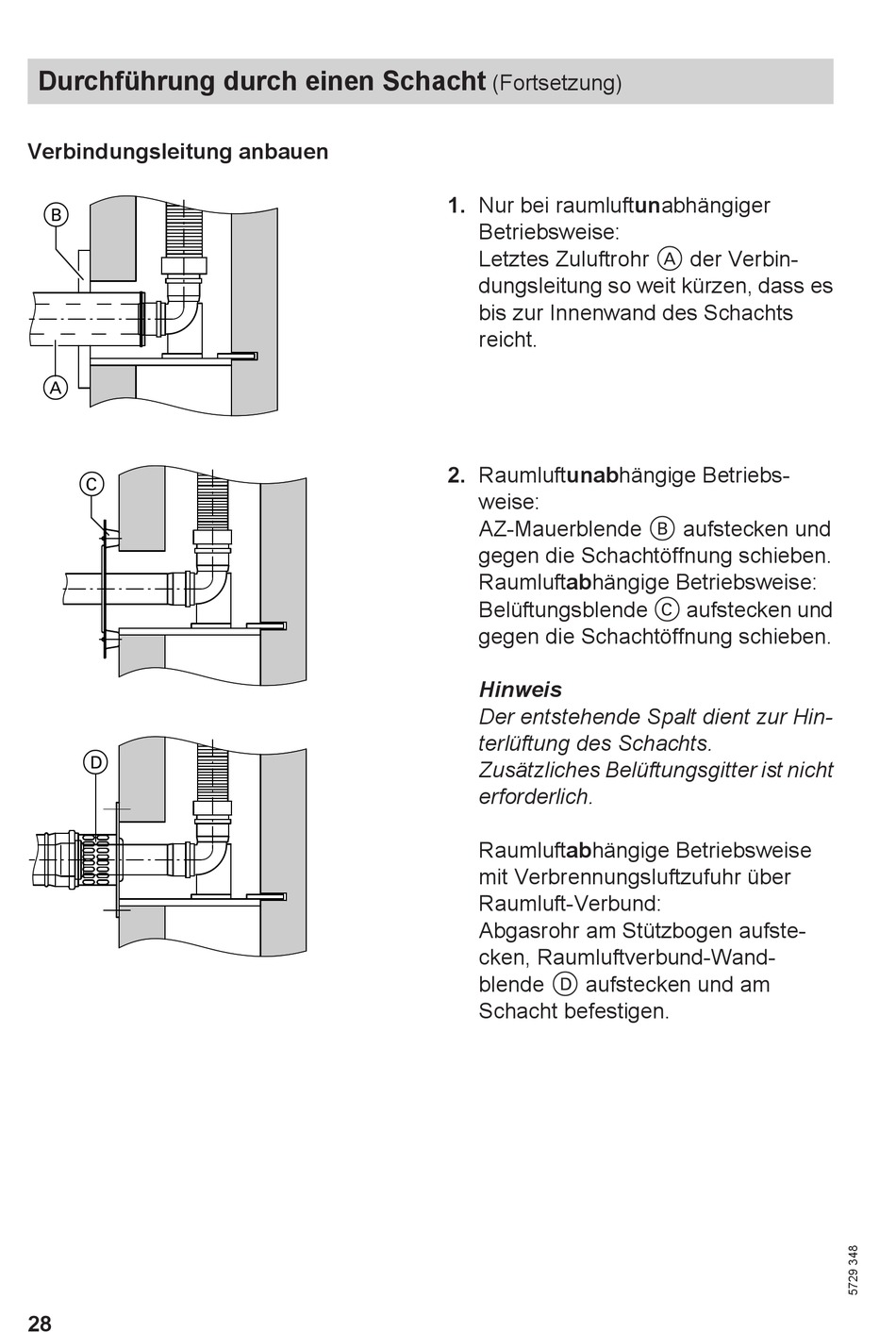

Durchführung durch einen Schacht
Verbindungsleitung anbauen
B
A
C
D
28
(Fortsetzung)
1. Nur bei raumluftunabhängiger
Betriebsweise:
Letztes Zuluftrohr A der Verbin-
dungsleitung so weit kürzen, dass es
bis zur Innenwand des Schachts
reicht.
2. Raumluftunabhängige Betriebs-
weise:
AZ-Mauerblende B aufstecken und
gegen die Schachtöffnung schieben.
Raumluftabhängige Betriebsweise:
Belüftungsblende C aufstecken und
gegen die Schachtöffnung schieben.
Hinweis
Der entstehende Spalt dient zur Hin-
terlüftung des Schachts.
Zusätzliches Belüftungsgitter ist nicht
erforderlich.
Raumluftabhängige Betriebsweise
mit Verbrennungsluftzufuhr über
Raumluft-Verbund:
Abgasrohr am Stützbogen aufste-
cken, Raumluftverbund-Wand-
blende D aufstecken und am
Schacht befestigen.
