Viessmann Abgassystem Montageanleitung Seite 33

Senkrechte Schräg- oder Flachdachdurchführung
Überdachverlängerung anbauen
Systemgröße 60 und 80
B
A
C
B
3x
C
B
3x
C
D

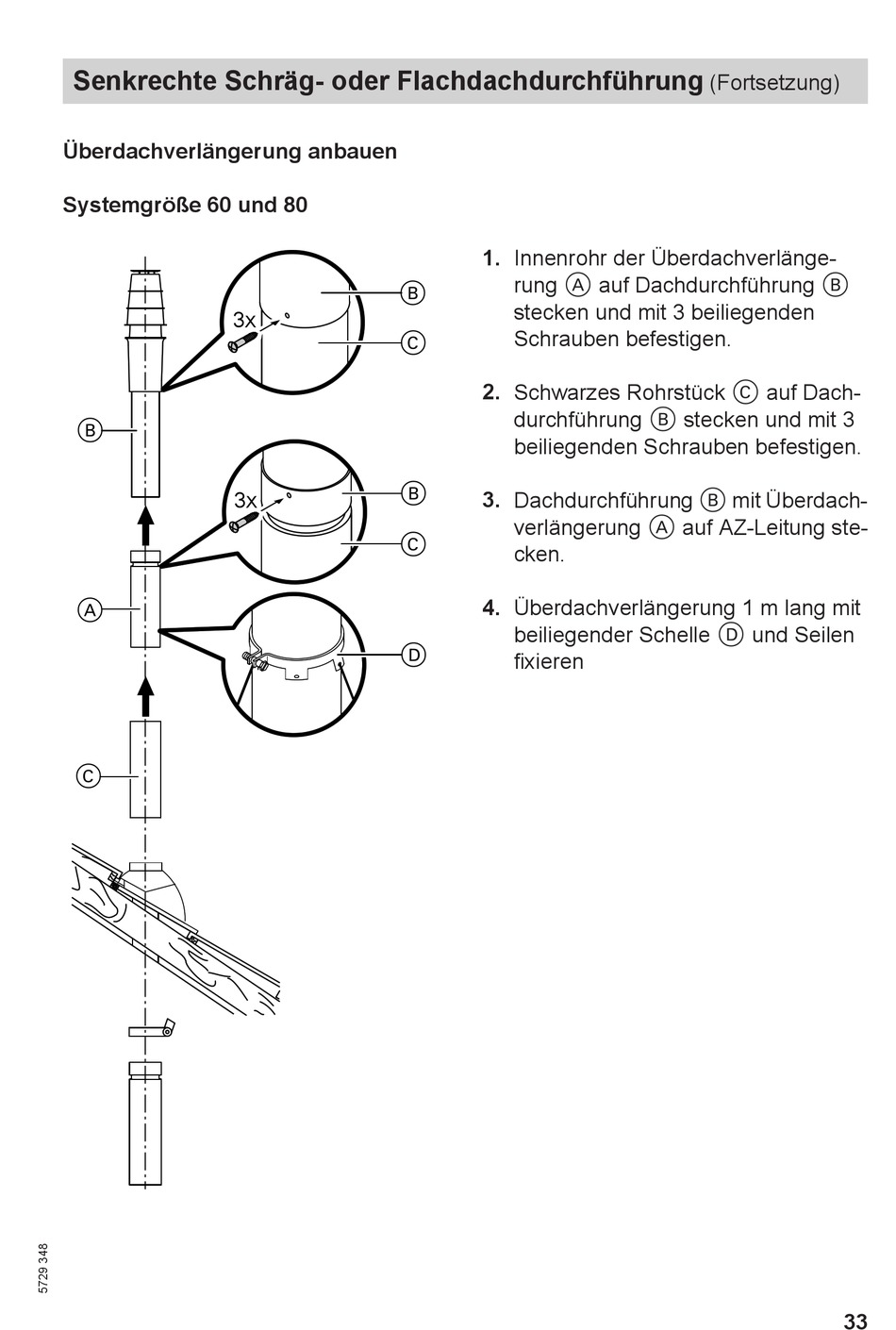

1. Innenrohr der Überdachverlänge-
rung A auf Dachdurchführung B
stecken und mit 3 beiliegenden
Schrauben befestigen.
2. Schwarzes Rohrstück C auf Dach-
durchführung B stecken und mit 3
beiliegenden Schrauben befestigen.
3. Dachdurchführung B mit Überdach-
verlängerung A auf AZ-Leitung ste-
cken.
4. Überdachverlängerung 1 m lang mit
beiliegender Schelle D und Seilen
fixieren
(Fortsetzung)
