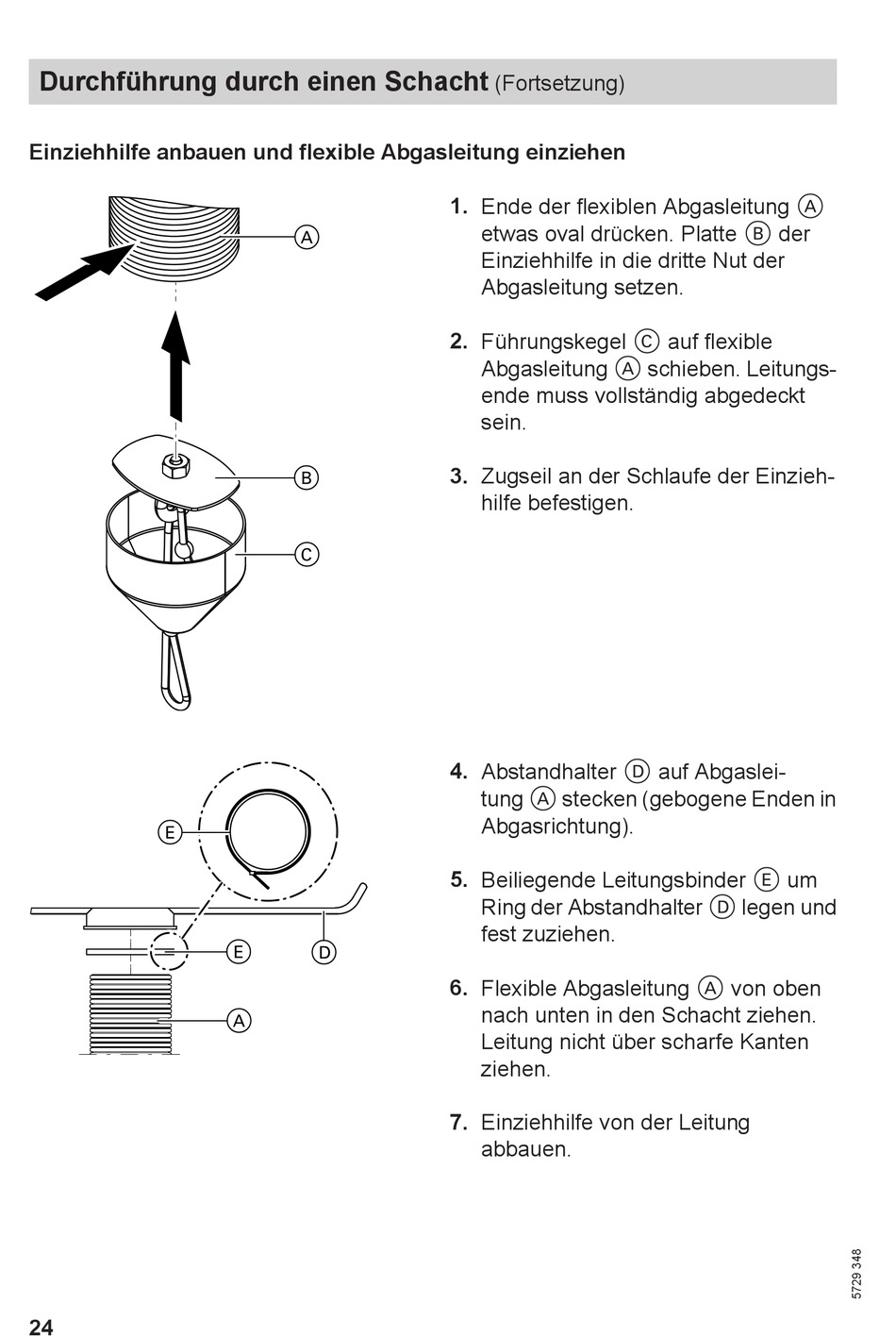

Durchführung durch einen Schacht
Einziehhilfe anbauen und flexible Abgasleitung einziehen
E
24
A
B
C
E
D
A
(Fortsetzung)
1. Ende der flexiblen Abgasleitung A
etwas oval drücken. Platte B der
Einziehhilfe in die dritte Nut der
Abgasleitung setzen.
2. Führungskegel C auf flexible
Abgasleitung A schieben. Leitungs-
ende muss vollständig abgedeckt
sein.
3. Zugseil an der Schlaufe der Einzieh-
hilfe befestigen.
4. Abstandhalter D auf Abgaslei-
tung A stecken (gebogene Enden in
Abgasrichtung).
5. Beiliegende Leitungsbinder E um
Ring der Abstandhalter D legen und
fest zuziehen.
6. Flexible Abgasleitung A von oben
nach unten in den Schacht ziehen.
Leitung nicht über scharfe Kanten
ziehen.
7. Einziehhilfe von der Leitung
abbauen.
