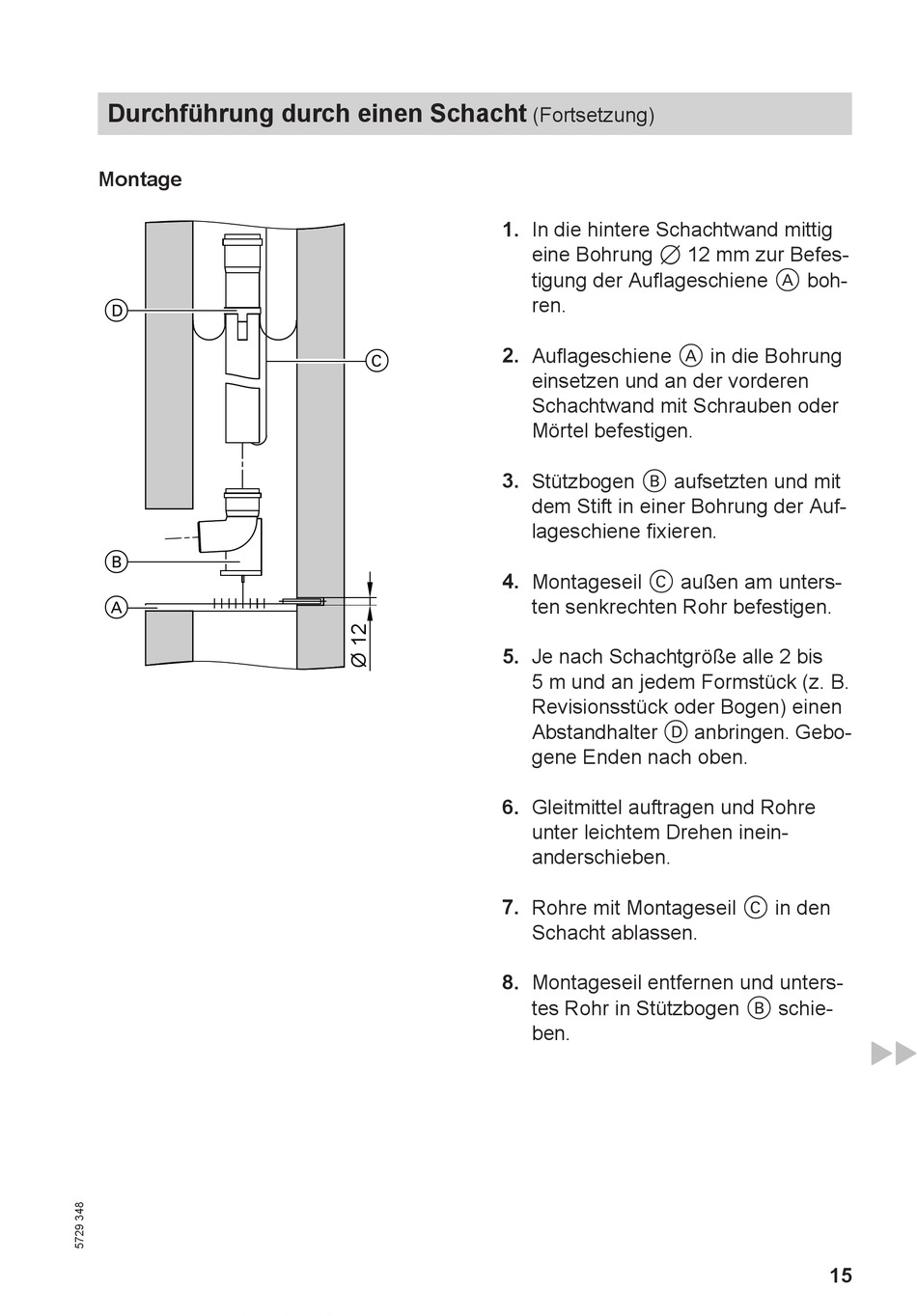

Durchführung durch einen Schacht
Montage
D
B
A
(Fortsetzung)
01. In die hintere Schachtwand mittig
eine Bohrung 7 12 mm zur Befes-
tigung der Auflageschiene A boh-
ren.
02. Auflageschiene A in die Bohrung
C
einsetzen und an der vorderen
Schachtwand mit Schrauben oder
Mörtel befestigen.
03. Stützbogen B aufsetzten und mit
dem Stift in einer Bohrung der Auf-
lageschiene fixieren.
04. Montageseil C außen am unters-
ten senkrechten Rohr befestigen.
05. Je nach Schachtgröße alle 2 bis
5 m und an jedem Formstück (z. B.
Revisionsstück oder Bogen) einen
Abstandhalter D anbringen. Gebo-
gene Enden nach oben.
06. Gleitmittel auftragen und Rohre
unter leichtem Drehen inein-
anderschieben.
07. Rohre mit Montageseil C in den
Schacht ablassen.
08. Montageseil entfernen und unters-
tes Rohr in Stützbogen B schie-
ben.
